混流式水轮机蜗壳转轮装配结构

项目分类:通用机械零部件 发布时间:2024-11-27 ID:813259
  • 混流式水轮机蜗壳转轮装配结构
  • 混流式水轮机蜗壳转轮装配结构
  • 混流式水轮机蜗壳转轮装配结构
  • 混流式水轮机蜗壳转轮装配结构
  • 混流式水轮机蜗壳转轮装配结构
  • 混流式水轮机蜗壳转轮装配结构
  • 混流式水轮机蜗壳转轮装配结构

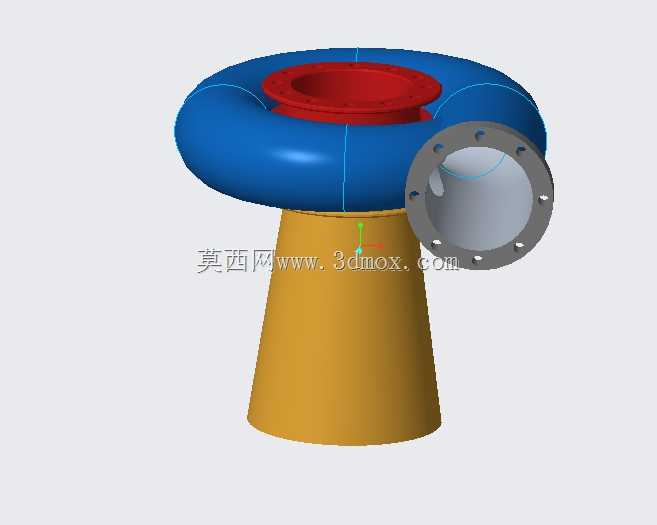

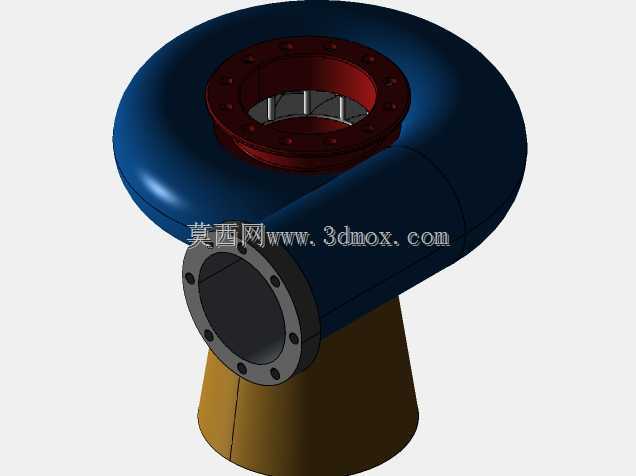

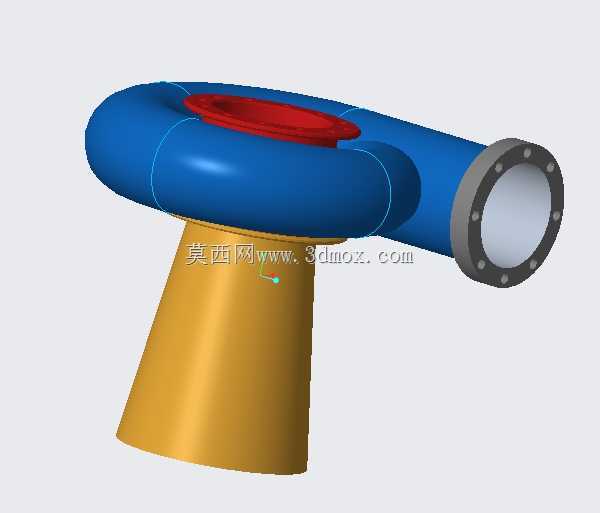

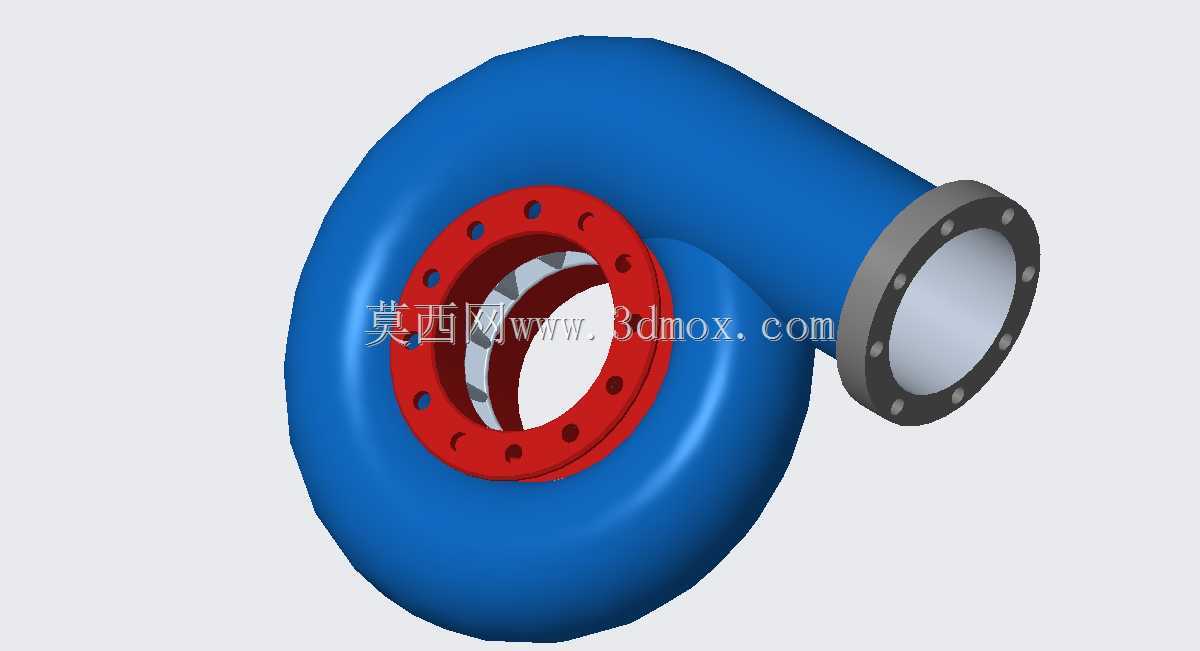

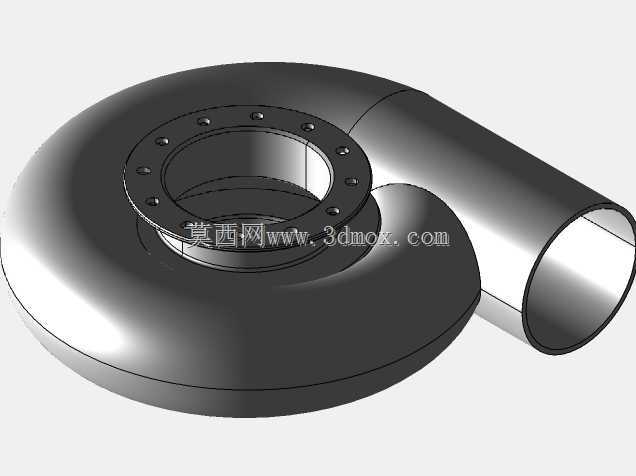

  在中小型水电站的水力发电核心机组中,混流式水轮机是应用覆盖度最广的机型,适配20米到450米水头范围的径流引水式、坝后式电站场景,承担着将水流压能与动能转化为旋转机械能,进而驱动发电机输出电能的核心作用。这套结构完整呈现了水轮机的过流核心段,包含蓝色蜗壳流道、红色法兰连接端、灰色出口法兰三个核心部分。蜗壳采用等流速变截面设计思路,从进口端到转轮室周边的截面面积均匀递减,保证水流进入转轮前环向流速均匀分布,避免局部涡流造成的水力损失,内壁光滑过渡的曲率完全匹配混流转轮的入流角度,减少水流撞击叶片产生的能量损耗与振动。

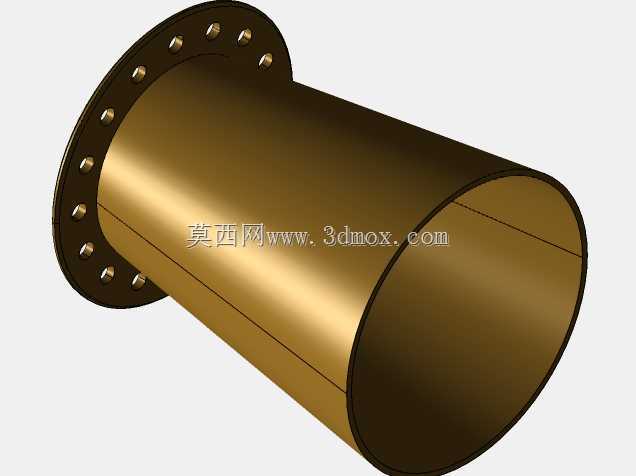

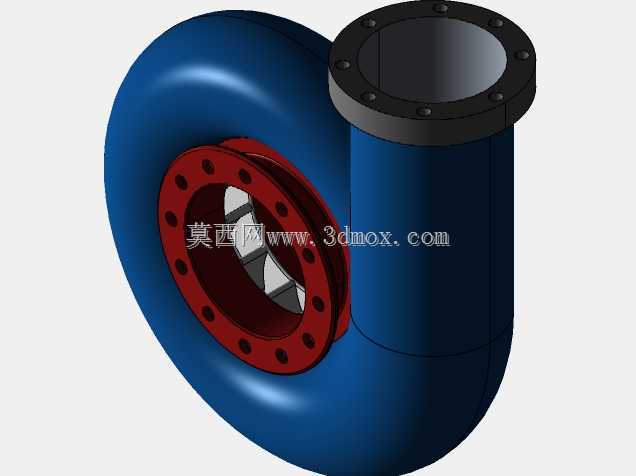

  红色法兰为机组与上游压力钢管的连接端,沿圆周均匀布置螺栓孔,安装时需匹配对应压力等级的密封垫片,螺栓预紧力按照法兰公称压力的标准值对称施加,避免法兰面受力不均出现渗漏。出口端的灰色法兰为尾水管连接接口,法兰端面的止口设计保证与尾水管段的同轴度,安装后整体流道无台阶错位,避免出口段流态紊乱影响机组效率。从安装边界来看,蜗壳的进口法兰中心线与出口法兰中心线呈垂直布置,安装前需核对厂房内压力钢管的预埋位置与尾水管的安装标高,保证蜗壳就位后各连接端的错位量控制在允许公差范围内,蜗壳底部的支撑座位置需与厂房混凝土基础的预留垫板对齐,承受机组运行时的水推力与自重荷载。

  转轮室的红色法兰内圈与转轮的间隙需严格控制在设计值范围内,间隙过大会造成容积损失降低效率,间隙过小则可能在机组振动时出现转轮与固定部件的碰磨,实际建模时已预留出密封件的安装槽位,可适配常用的端面密封或间隙密封结构。这套结构的流道型线经过水力优化,在额定工况下水力效率可达九成以上,适配中小型电站的机组改造、新建项目的结构设计参考,建模时各连接法兰的螺栓孔尺寸、法兰厚度、密封面形式均遵循通用水力机械的设计规范,可直接用于工程前期的布置校核、安装工序模拟,帮助设计人员提前预判管路干涉、安装空间不足等现场问题。
