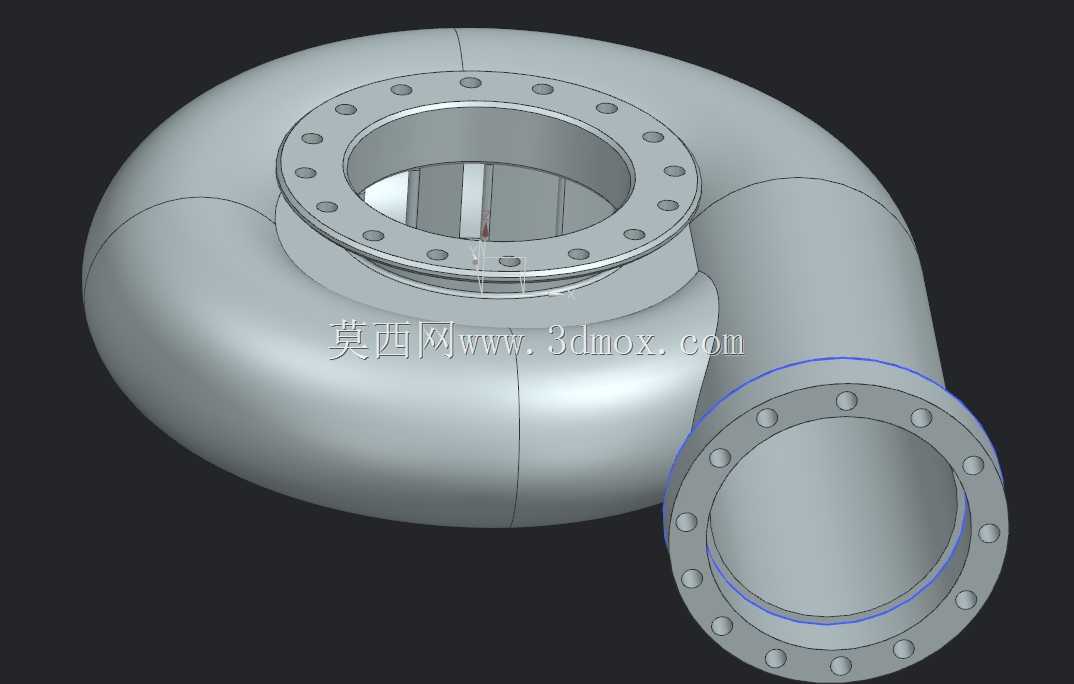

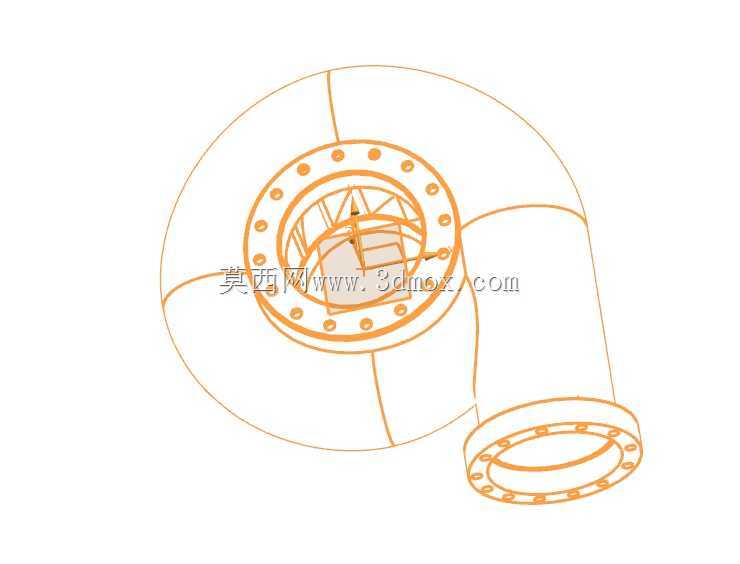

径流式内流式水轮机蜗形叶轮壳体结构

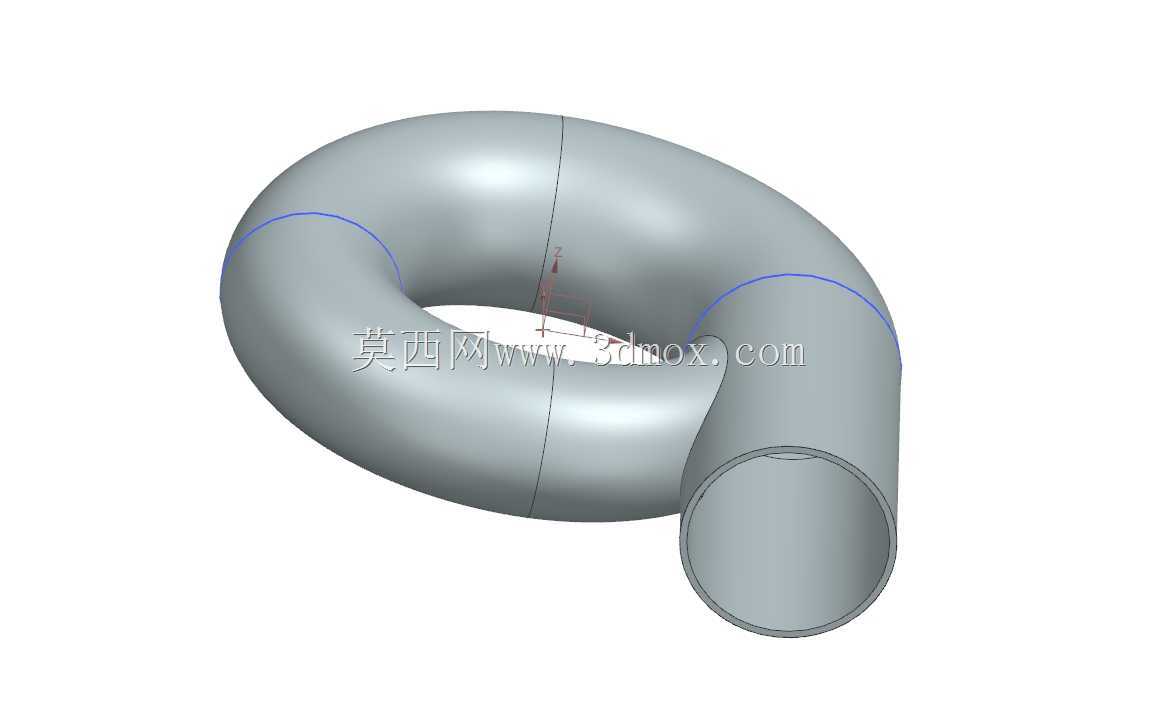

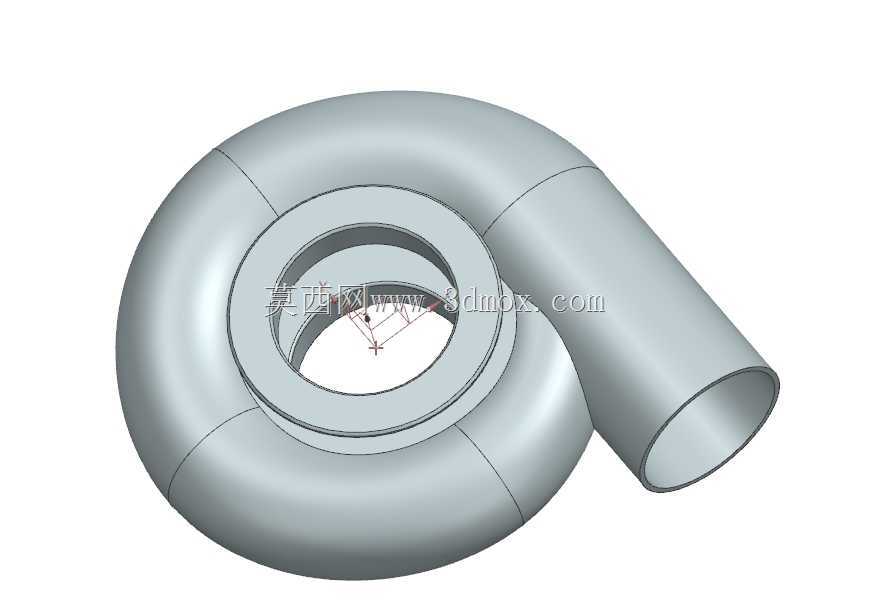

　　该叶轮壳是径流式内流水轮机组的核心过流承压部件，主要应用在中小型水力发电、工业余压能量回收、流体输送调压等场景中，承担着将进入机组的高压流体均匀导向叶轮做功的关键作用，是决定水轮机能效转化水平的核心结构件之一。从结构设计逻辑来看，该壳体采用类环形蜗卷的流道构型，流道截面沿流体周向运动方向逐步平滑收缩，能够保证流体在整个周向进入叶轮时的流速均匀、压力分布对称，避免出现局部涡流、偏流等问题，减少流体在进入叶轮前的水力损失，提升整机的能量转换效率。流道内壁全程做顺滑过渡处理，没有突兀的折角或截面突变，能够降低流体对壳体内壁的冲刷磨损，延长部件在含沙水质等复杂工况下的使用寿命。

　　壳体的进出口端设置有标准对接接口，出口端为圆形直段接口，可直接与叶轮腔的定位止口配合，保证安装同轴度，避免因安装错位导致的流道对中偏差；进口端可通过法兰或焊接方式与上游输水管道连接，接口处的壁厚做了局部加厚处理，能够承受管道连接时的装配应力，以及运行过程中流体压力波动带来的载荷冲击。在安装边界方面，该壳体的环形蜗卷结构外径、轴向宽度以及进出口的中心距都经过匹配校核，能够适配对应功率等级的水轮机叶轮安装空间，壳体外部预留有支撑定位的凸台结构，可直接与机组的底座支架连接固定，保证运行过程中壳体的稳定性，避免因流体脉动产生结构振动。

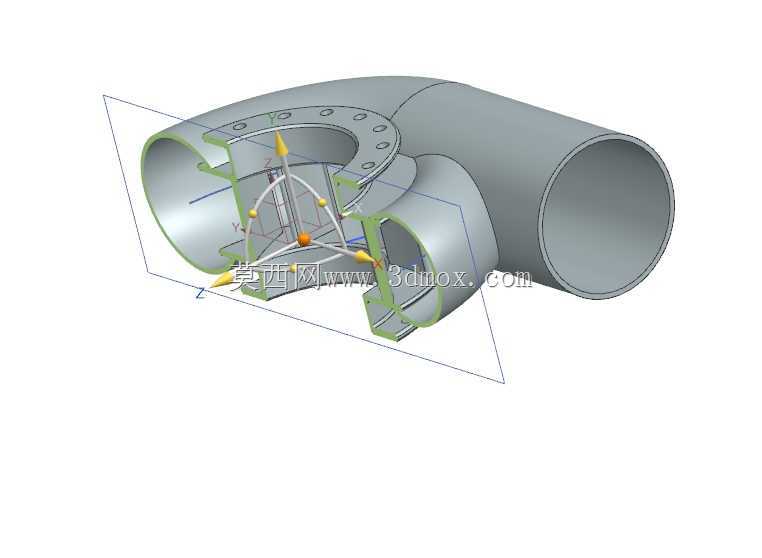

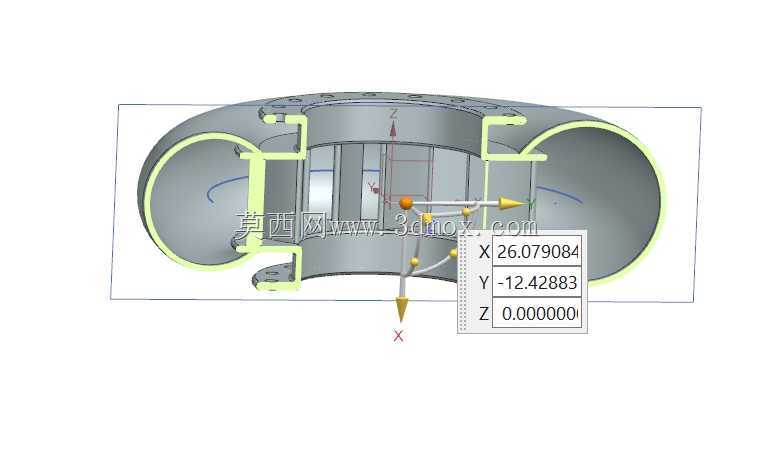

　　设计过程中充分考虑了流道的水力性能与结构强度的平衡，壳体壁厚根据不同位置的承压情况做差异化设计，蜗卷段的壁厚沿周向随内部压力变化做平滑调整，既保证整体结构能够承受额定工况下的流体静压与动压载荷，又尽可能控制壳体整体重量，减少不必要的材料消耗。该结构的流道曲率经过多轮水力仿真优化，能够让流体在壳体内完成周向导流的过程中，逐步将流体的压能转化为均匀的速度能，以最优的入流角度进入叶轮区域，减少叶轮入口处的冲击损失，同时避免流道内出现脱流、二次流等不良流态，保证机组在宽负荷运行区间内都能保持稳定的水力性能。

　　对于从事水轮机设计、流体机械结构优化的工程人员来说，该结构的流道设计思路、壁厚分配逻辑、安装接口的匹配方式，都可以作为同类过流部件设计的参考依据，尤其是蜗壳类环形流道的截面变化规律、进出口的定位结构设计，能够直接应用到同类型径流式流体机械的壳体开发中，减少前期方案迭代的工作量。
