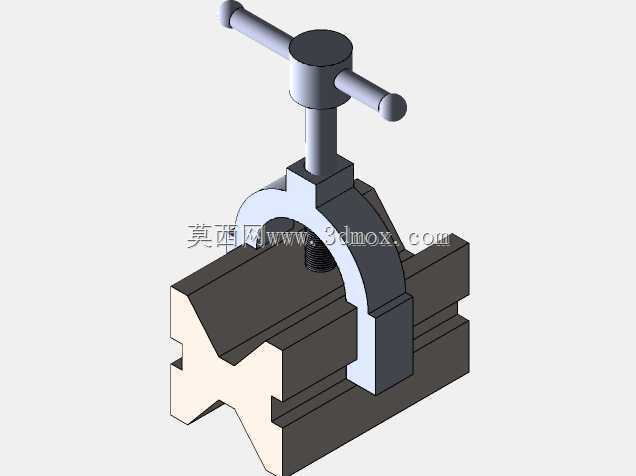

机加工用V型圆柱工件定位夹紧夹具

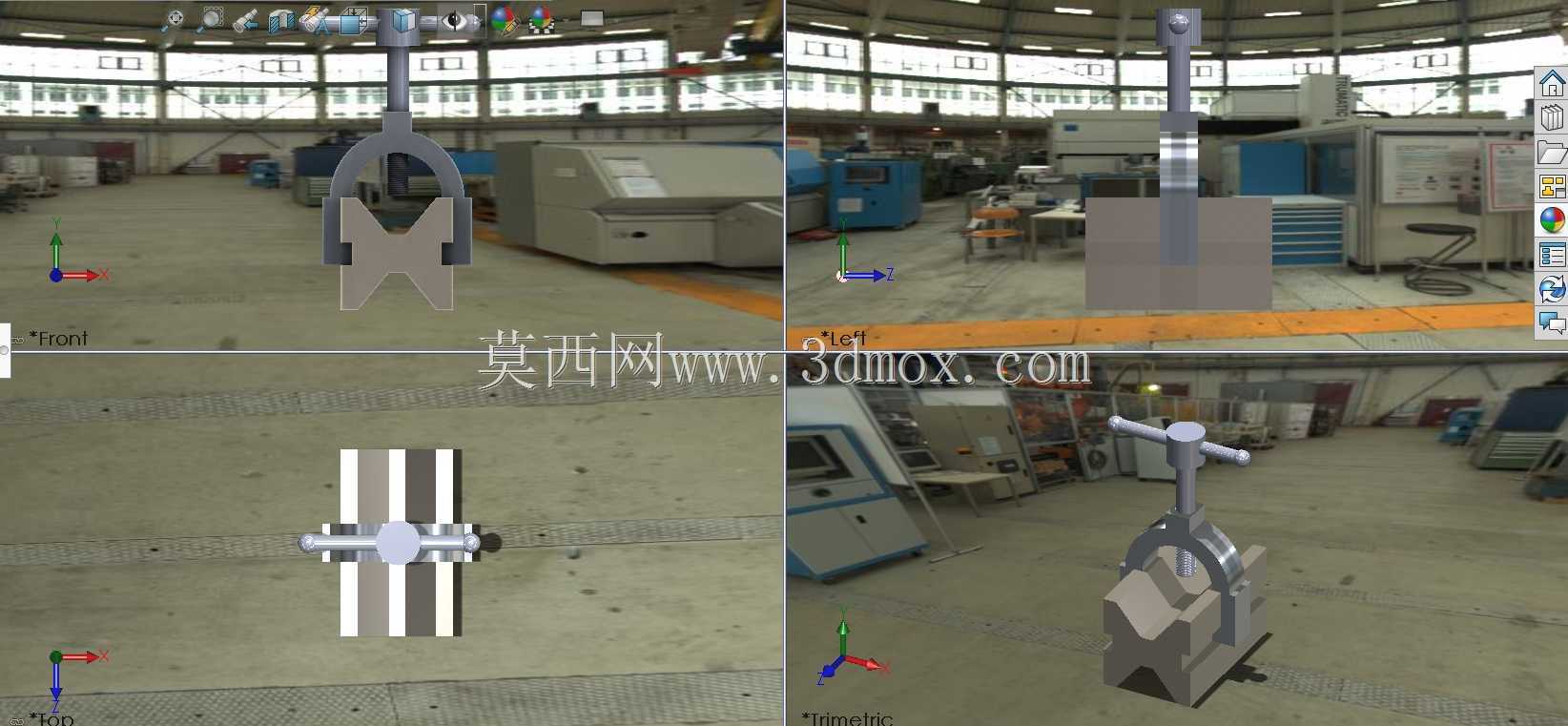

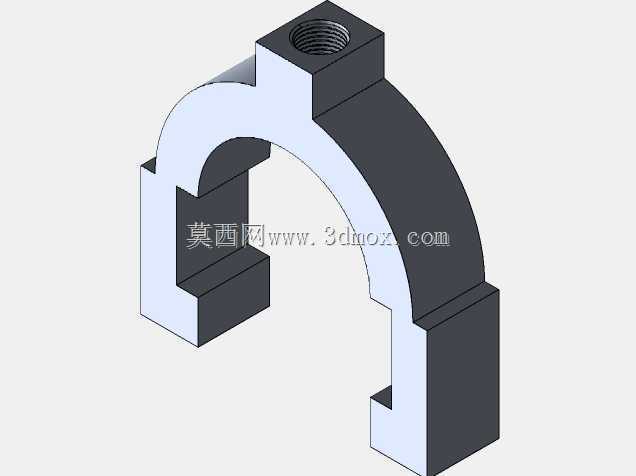

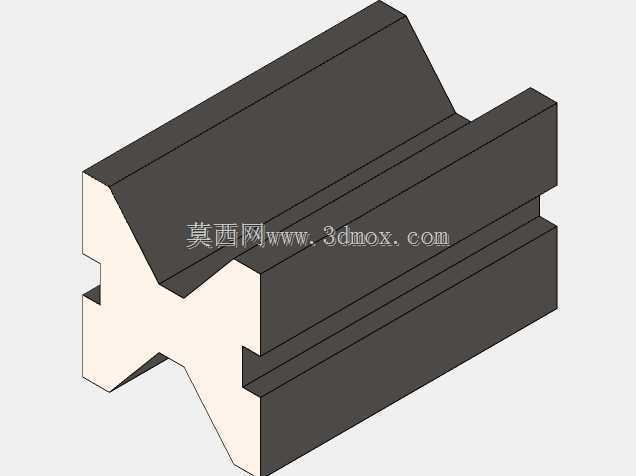

　　在轴类、套筒类等圆形截面工件的机加工、检测、装配工序中，工件的径向定位精度直接决定了工序质量，常规的平口钳、三爪卡盘在面对小批量多规格圆柱工件时，要么装夹找正耗时久，要么容易夹伤工件表面，V型定位夹具正是针对这类场景开发的专用工装。这套V型定位夹具的核心定位元件采用90度夹角V型块结构，V型面做了淬硬处理，表面粗糙度控制在Ra0.8以内，长期使用磨损量极小，能保证重复定位精度稳定在0.02mm范围内，适配直径从φ10mm到φ80mm的圆柱类工件，覆盖了常规机加工车间绝大多数轴类、套类零件的装夹需求。夹具的夹紧机构采用顶部螺旋下压结构，压头端面做了圆弧过渡处理，和工件外圆接触时为线接触形式，不会像平压头那样压伤已加工表面，

　　压头内部装有推力球轴承，旋紧夹紧手柄时压头只会施加垂直向下的压力，不会带动工件转动偏移，避免装夹过程中工件位置窜动影响定位精度。整套夹具的底座采用标准化槽型安装结构，底部开有和机床工作台T型槽匹配的安装凸台，也可以通过压板直接固定在检验平台、焊接工作台或者装配流水线上，安装时不需要额外做适配加工，底座的定位基准面和V型块的对称度公差控制在0.01mm以内，安装找正时只需要打表校正底座侧面即可快速完成夹具的工位校准。从结构设计逻辑来看，这套夹具没有采用复杂的气动、液压夹紧结构，纯机械螺旋夹紧的形式可靠性更高，不需要外接气源、液压站等辅助动力，在没有动力源的外协加工现场、野外维修工位都能直接使用，

　　夹紧力的大小可以通过手柄的旋紧力矩灵活控制，针对薄壁套筒类工件可以适当减小夹紧力避免工件变形，针对重型轴类粗加工工序可以加大力矩保证装夹刚性，避免切削过程中工件松动。V型块的两个定位斜面做了等距排屑槽设计，加工过程中产生的铁屑、切削液会顺着排屑槽流出，不会积存在V型定位面上影响定位精度，日常维护只需要定期清理槽内切屑，在螺旋副位置涂抹少量润滑脂即可，没有易损易耗件需要频繁更换。在实际工序应用中，这套夹具除了用于车床、铣床、磨床的加工装夹，还可以直接作为检验工装使用，配合百分表检测轴类零件的径向圆跳动、同轴度等形位公差，也能在焊接工序中固定圆管类工件，保证对接焊缝的同轴度要求，相比通用装夹工具，

　　这套专用V型夹具的找正时间能缩短70%以上，批量加工时的装夹一致性远高于通用夹具。夹具的整体外形尺寸控制在200mm×120mm×280mm范围内，不会占用过多工作台空间，夹紧手柄的操作高度符合人体工程学设计，操作人员站在工位前不需要弯腰或者抬手就能完成夹紧、松卸操作，长时间批量作业也不会产生过度疲劳。结构上所有棱角都做了R2以上的倒角处理，没有尖锐毛刺，避免操作过程中划伤操作人员，外露的螺旋杆部分装有防尘套，能阻挡切削液、铁屑进入螺纹副，延长夹具的使用寿命。针对不同的使用场景，V型块可以快速更换，不需要拆卸整个底座，只需要松开V型块的固定螺钉就能替换不同夹角、不同开口尺寸的V型块，适配更大直径或者特殊截面的工件，扩展了整套夹具的适用范围。
