冲浪板三轴数控成形加工设备

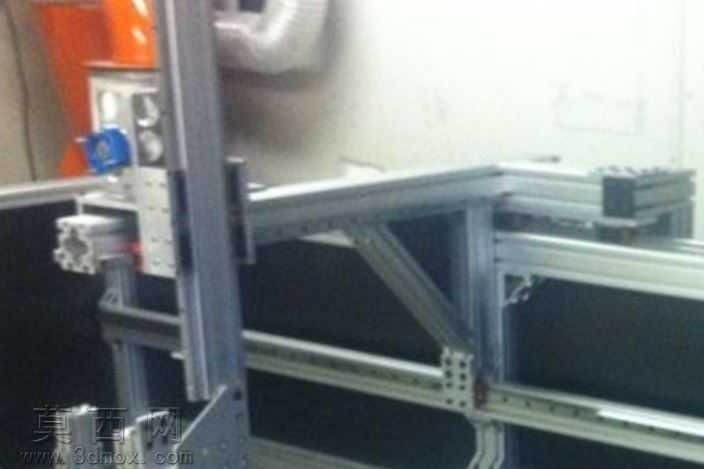

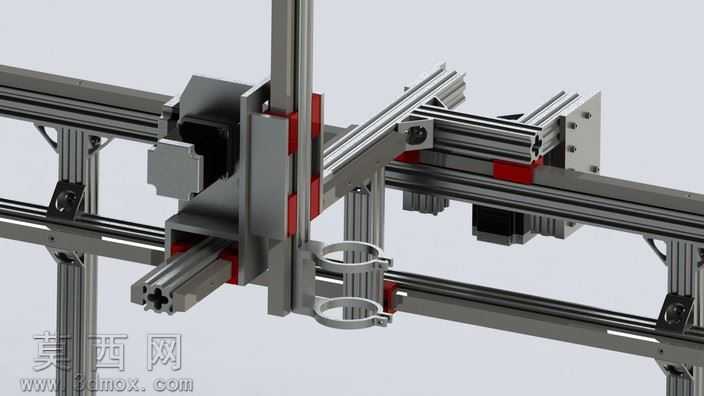

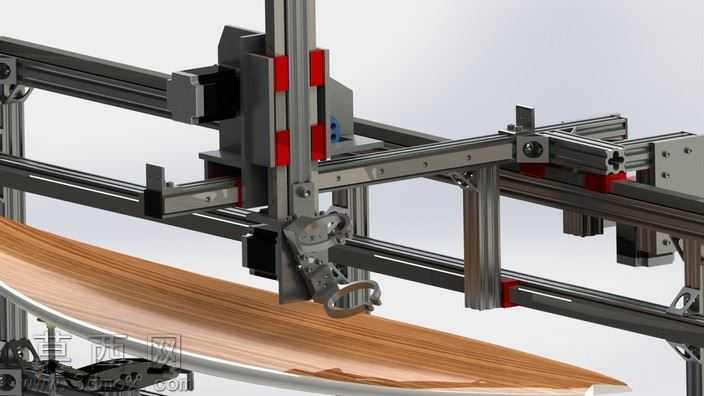

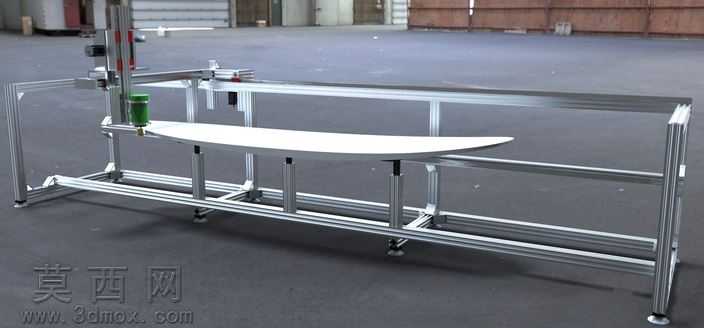

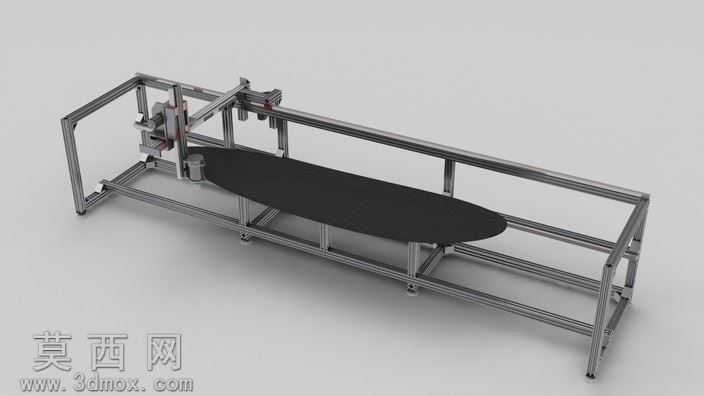

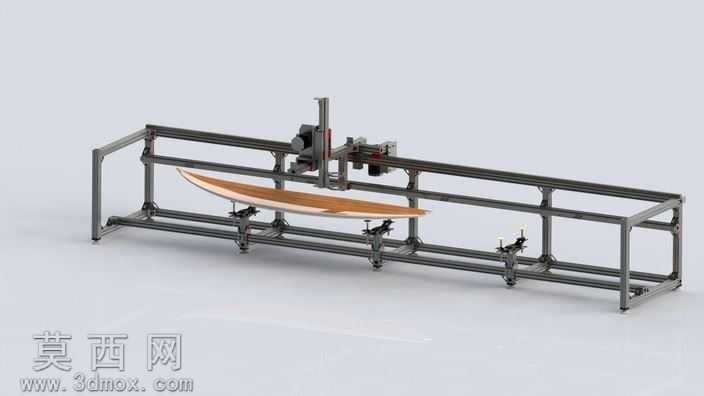

该设备为针对冲浪板曲面加工设计的三轴数控成形设备，整体建模采用模块化设计思路，以工业铝型材作为机架主体的基础构建单元，通过标准连接件完成框架的拼接组装，既保证了整体结构的刚性支撑需求，又兼顾了设备组装调试的便捷性，可根据加工幅面需求灵活调整机架的长宽尺寸。建模过程中对三轴运动结构进行了精准还原：X轴采用长行程直线导轨搭配同步带传动结构，沿机架长度方向布置，可覆盖冲浪板的全长加工范围；Y轴垂直于X轴安装于横向滑座上，负责加工幅宽方向的进给运动；Z轴搭载加工主轴单元，可实现垂直方向的升降进给，适配不同厚度板材的加工深度需求，主轴部分预留了刀具装夹接口，可适配铣削、打磨等不同类型的加工刀具。设备的工作台部分采用多点可调支撑结构，通过多根可独立调节高度的支撑柱配合顶部承托板，能够完美贴合冲浪板的预成型曲面弧度，保证加工过程中板材的固定稳定性，避免加工振动导致的精度偏差。底部机架配置了可调脚轮与固定支撑脚，既方便设备的移位转运，又能在加工就位后实现稳定固定，减少设备运行过程中的晃动。建模时对各运动轴的行程限位结构、传动部件的安装位置、管线的排布空间都做了合理预留，整体结构紧凑，相比同类型加工设备占用空间更小，同时能够满足冲浪板这类大尺寸曲面工件的数控加工需求，各部件的装配关系清晰，可直接用于设备的加工组装参考，也可作为同类曲面加工设备的结构设计参考模板，材质搭配上以铝合金的金属质感为主，搭配加工主轴的工程塑料与金属部件材质区分，渲染效果真实还原了设备的实际外观与结构特征。
