精简版LattePanda Alpha开发板结构设计

这款单板计算机开发板的三维结构设计，主要面向嵌入式开发、智能硬件原型验证、边缘计算节点搭建、小型智能设备主控等应用场景，能够为创客、硬件开发工程师、智能设备厂商提供精准的结构适配参考，解决开发过程中外壳定制、扩展模块安装、整机结构匹配的核心痛点。作为x86架构的小型单板主控，它能够完整运行桌面级操作系统，支持外接各类传感器、执行器、显示模块，可直接作为小型智能终端、工业数据采集节点、互动装置、教育实训设备的核心主控使用，相比传统嵌入式主控具备更强的算力支撑与更丰富的外设兼容性。

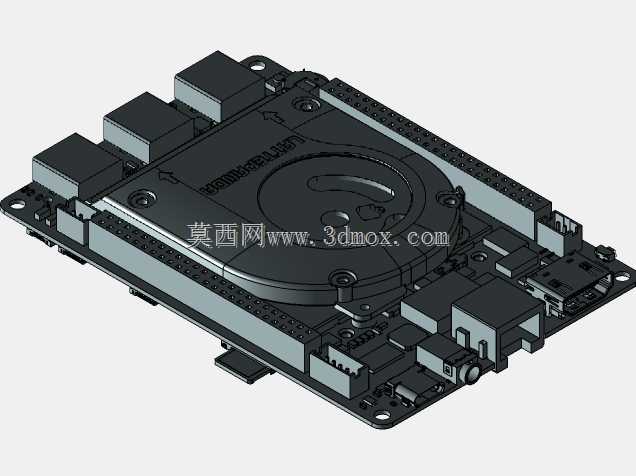

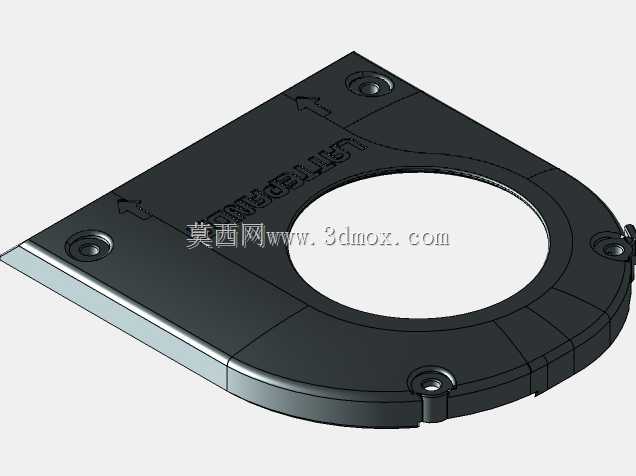

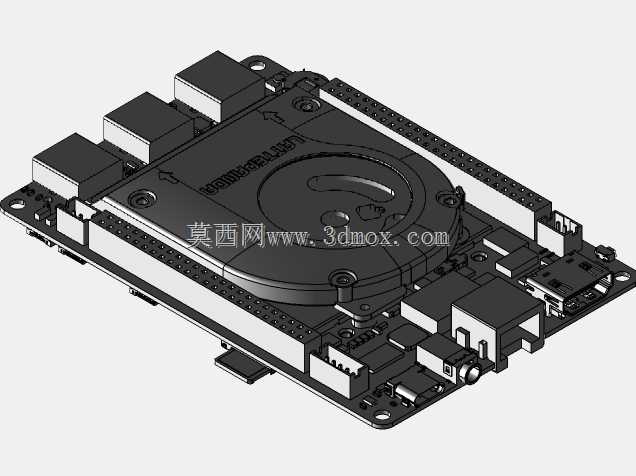

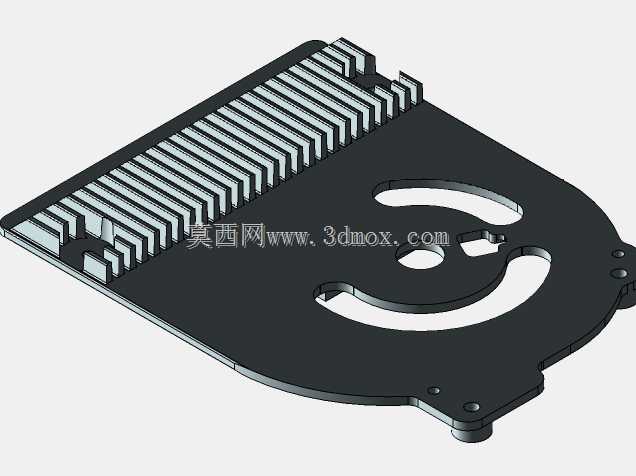

在产品功能特性的结构适配层面，设计完整还原了开发板的全部外接接口布局，包括板载的高速数据传输接口、显示输出接口、通用输入输出排针、供电接口、存储模块安装位，所有接口的开孔位置、凸起高度、插拔预留空间都按照实际硬件的尺寸做了精准匹配，能够直接用于外壳设计时的干涉检查，避免外壳生产后出现接口遮挡、插拔空间不足的问题。针对板载的核心散热区域，设计保留了散热模组的安装空间与固定孔位，能够匹配主动散热、被动散热等不同散热方案的结构需求，确保散热模组安装后不会与周边元件、外壳产生结构冲突。

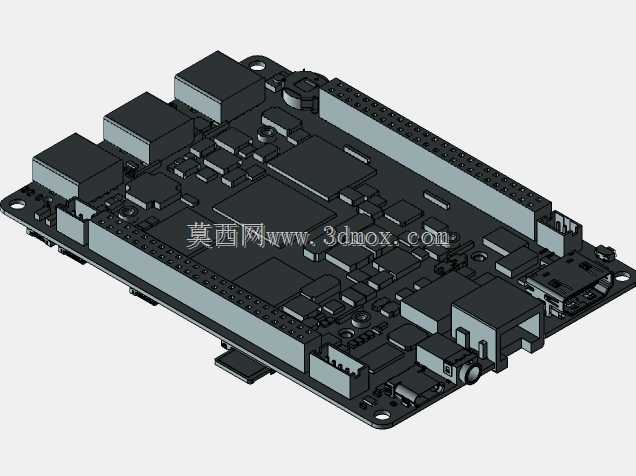

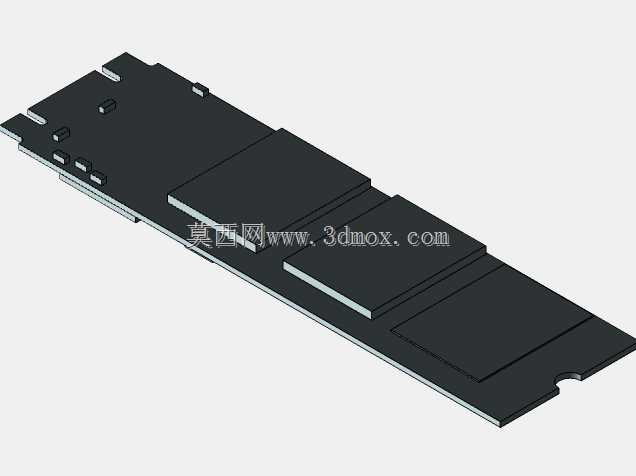

本次设计采用了精简建模的思路，在保证整体结构精度、安装边界完全准确的前提下，对板上尺寸极小、不影响结构装配的微型贴片元件做了合理简化，既保留了开发板的整体外形轮廓、接口位置、固定孔位、安装凸台等核心结构参考要素，又大幅降低了模型的复杂程度，能够在结构设计时快速导入装配，减少软件运行负载，提升结构校验的效率。

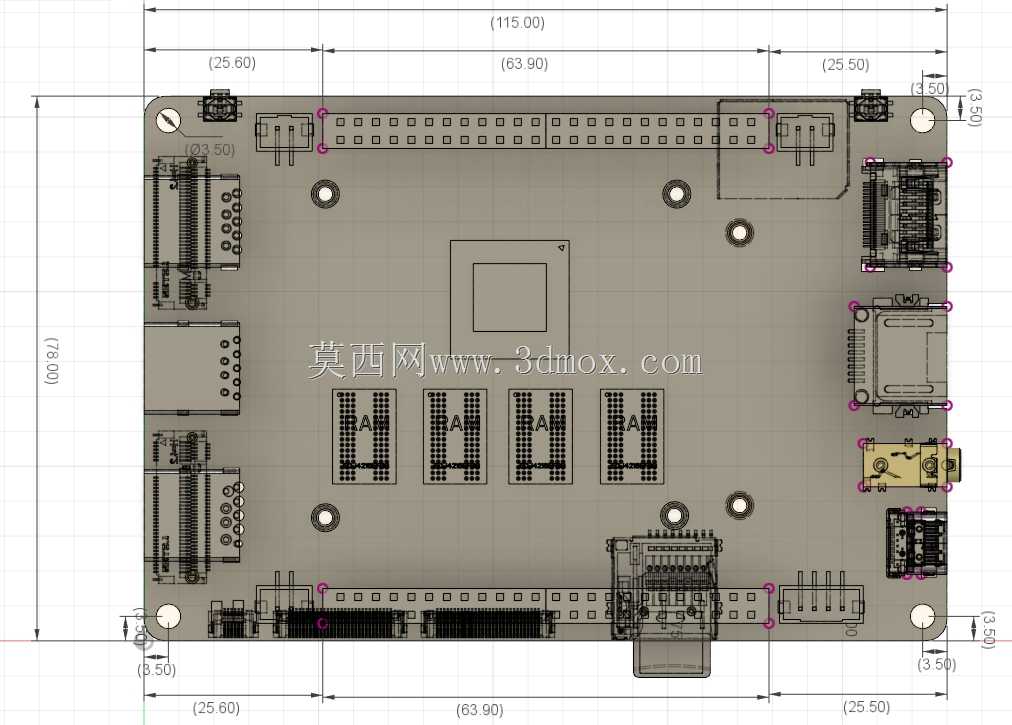

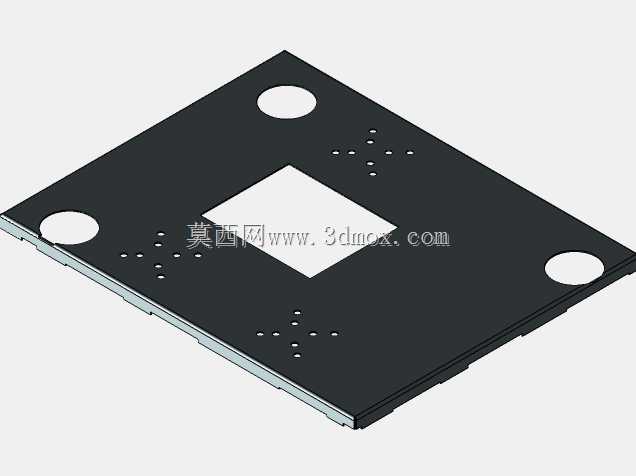

在外形尺寸与安装边界层面，模型完整还原了开发板的矩形板卡轮廓，板身四角的安装固定孔位置、孔径大小、沉头深度都与实物完全一致，能够直接匹配标准的铜柱安装、外壳螺柱固定需求；板身所有接口的外伸长度、板上元件的最高凸起高度都做了精准还原，明确标注了板卡的整体厚度、元件最高高度、接口外伸的最大边界，能够帮助设计人员快速确定外壳的内部净空尺寸，预留足够的插拔操作空间与散热气流通道。排针区域的高度、间距也做了精准还原，能够匹配各类扩展HAT板、外接模块的叠装需求，确保扩展模块安装后不会出现结构干涉，为多模块叠装的整机结构设计提供可靠的尺寸参考。
