Jetson Nano嵌入式开发板防护外壳结构

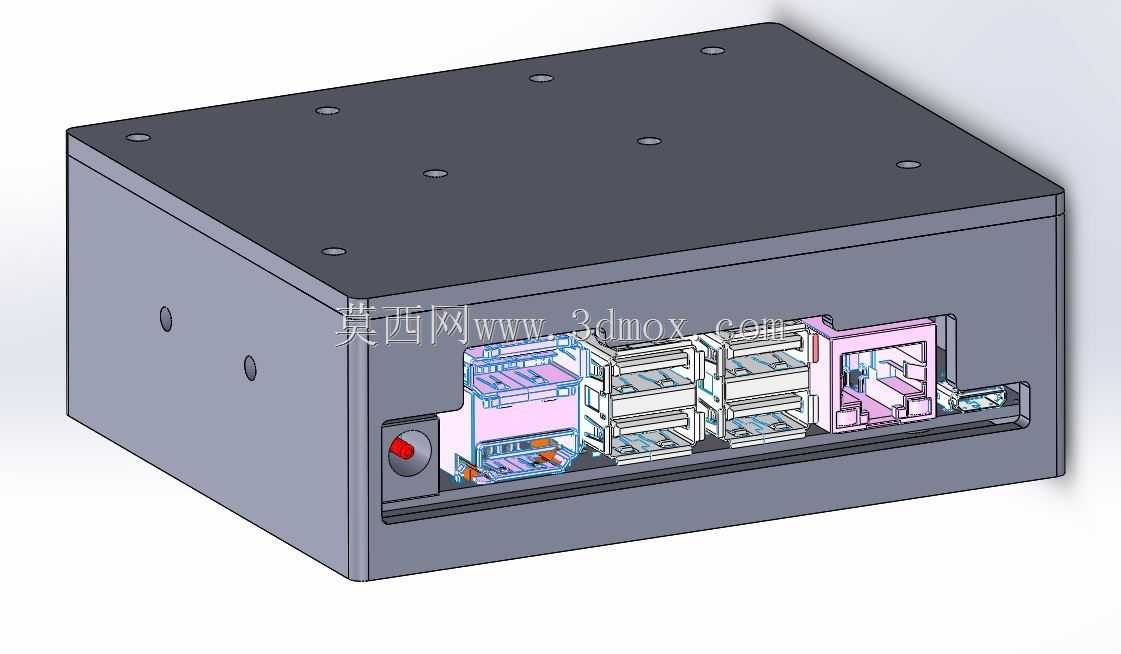

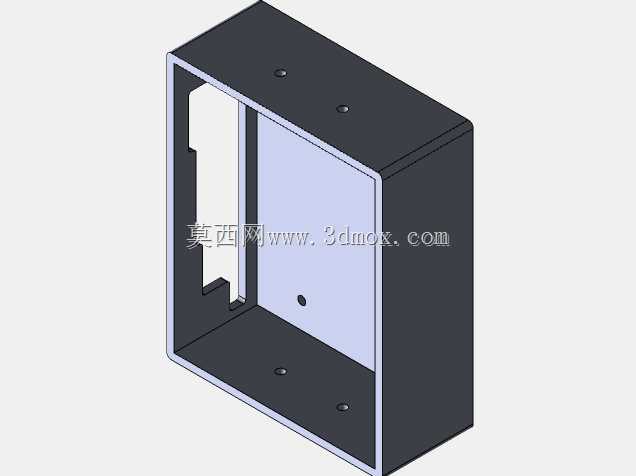

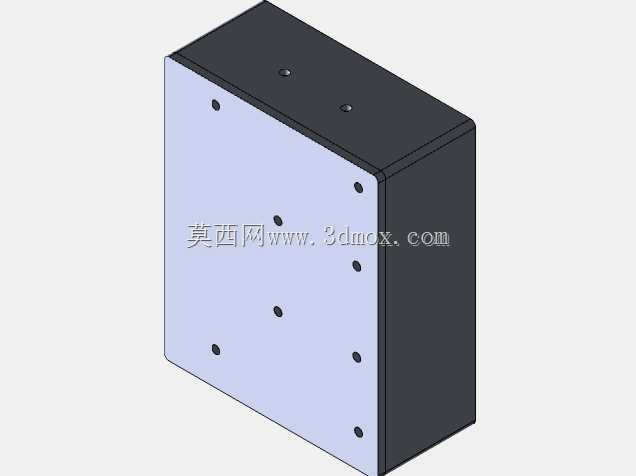

　　这款针对Jetson Nano开发板设计的防护壳体，主要面向边缘计算嵌入式部署场景，在工业现场数据采集终端、小型AI视觉检测节点、移动机器人主控单元这类实际应用中，开发板裸露在外很容易受现场粉尘、金属碎屑、意外磕碰的影响，同时接口外露也容易出现接线拉扯导致的端口损坏，这款壳体就是围绕这些实际工程痛点做的结构适配。从结构设计逻辑来看，壳体采用分体式组合结构，上盖为平整的安装面板，表面预留了多组均匀分布的固定孔位，既可以满足壳体自身上下部分的锁紧固定，也能支持在壳体上盖直接加装小型散热风扇、扩展载板或者现场安装固定的挂装件，适配不同部署场景的加装需求。壳体主体采用围边式钣金折弯结构，侧壁预留了对应的接口避让位，

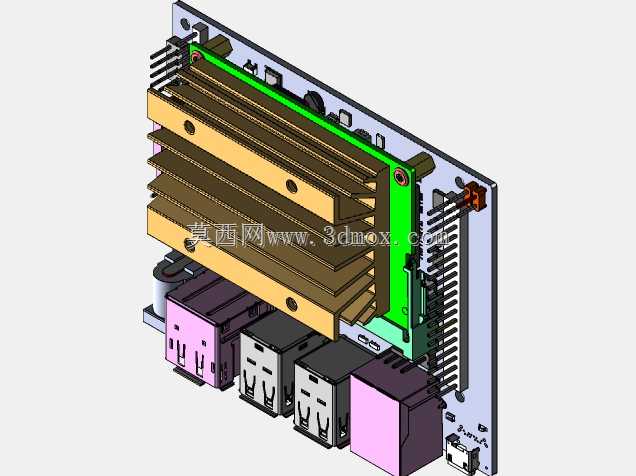

　　其中一侧的开口完全匹配开发板的接口排布，能让以太网口、USB接口、HDMI接口、供电端口全部精准外露，不会出现插接线材时被壳体遮挡的问题，同时侧壁还预留了电源开关的安装位，不用拆开壳体就能直接控制开发板通断，适配现场调试和日常运维的操作需求。内部的腔体空间做了精准的尺寸校核，完全贴合Jetson Nano开发板的外形轮廓，开发板放入后不会出现晃动移位，内部预留的间隙刚好可以容纳常规厚度的散热片，不会出现上盖压合后碰到散热片导致元器件受压的问题，同时腔体内部还预留了扩展模块的容纳空间，比如加装WiFi模块、小型固态硬盘或者通讯扩展板时，不需要额外修改壳体就能直接容纳，兼顾了标准配置和小范围扩展的使用需求。从安装边界来看，

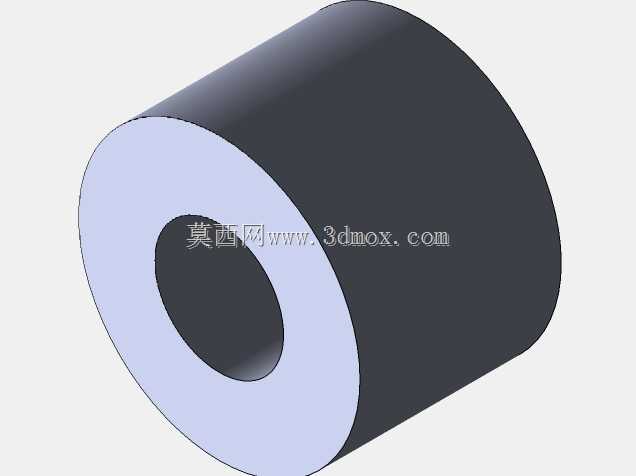

　　壳体的外形尺寸完全围绕开发板的外围尺寸做了最小化设计，不会占用过多安装空间，在小型AGV小车、壁挂式视觉检测终端这类安装空间局促的场景里，紧凑的外形尺寸能大幅降低安装布局的难度，壳体底部预留了对应的固定孔位，可以直接通过螺丝固定在设备的安装平面上，也能配合减震脚垫使用，降低设备运行时的振动传导到开发板上，避免长时间振动导致的接插件松动、元器件虚焊问题。壳体的边角位置全部做了圆角钝化处理，没有尖锐的钣金毛边，在现场安装调试时不会划伤操作人员，同时壳体的拼接缝隙控制在合理范围内，既可以满足日常防尘的需求，也不会因为加工精度问题出现装配错位，上盖和底座的锁紧孔位全部做了同轴度校核，装配时不需要反复调整就能顺利对齐锁紧。在实际使用场景中，

　　这款壳体可以有效隔绝现场的粉尘、飞溅的切削液飞沫，避免开发板的电路板直接暴露在复杂工业环境中，延长硬件的使用寿命，同时规整的外壳结构也能让嵌入式终端的整体外观更规整，方便在设备内部做布线整理，不会出现裸露电路板和设备内部其他线缆缠绕的问题。针对开发板的散热需求，上盖的平整结构也支持直接粘贴导热垫，将核心芯片的热量传导到金属上盖上，辅助提升散热效率，相比完全密封的壳体，这种结构在保证防护能力的同时，不会额外增加散热负担，适配Jetson Nano长时间高负载运行的散热需求。
