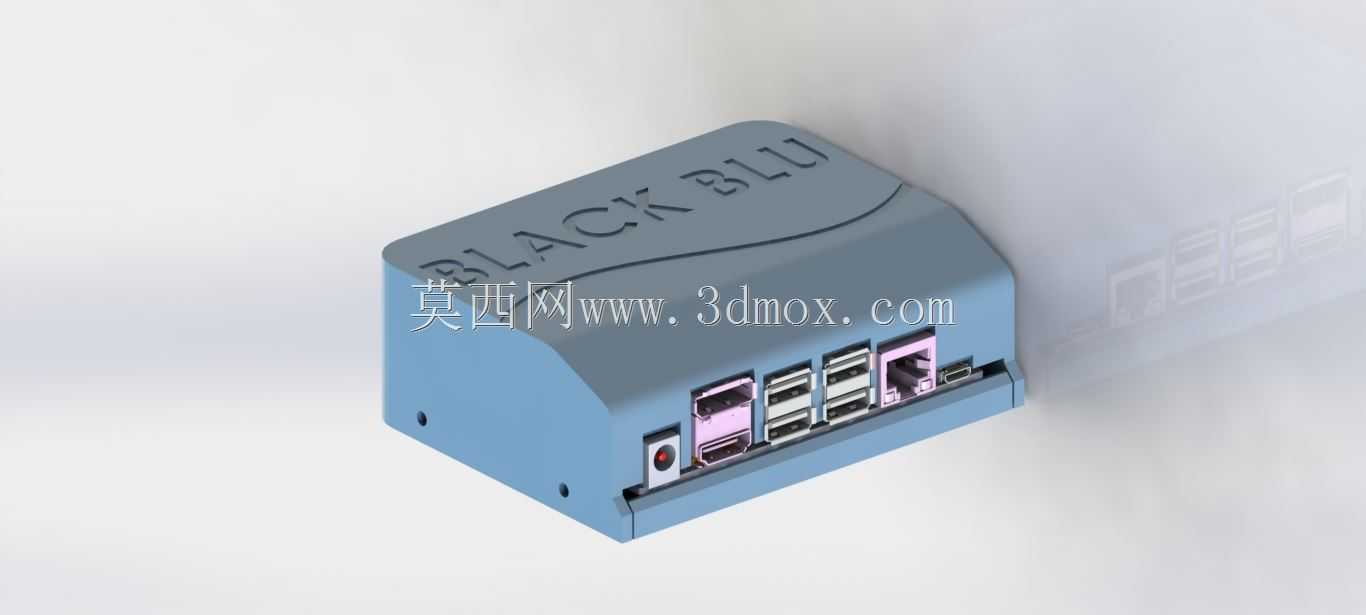

JetsonNano开发板防护外壳盖板结构

　　这套盖板结构围绕边缘计算开发板的整机防护需求展开，建模时先把板卡本体的接口排布、固定孔位、散热风道走向作为前置约束，再反向推导罩壳的折边、避让缺口与安装柱位置，避免后期装配出现接口遮挡、螺丝柱干涉或者散热气流被封死的问题。在嵌入式视觉工位、小型AI推理终端、教学实验台以及移动机器人车载控制盒这类场景里，裸板直接暴露很容易被接线拉扯、金属碎屑掉落或者操作人员误触引脚，加装这层盖板后，既能把核心板区域与外部走线分隔开，又能保留外设插拔的操作空间。

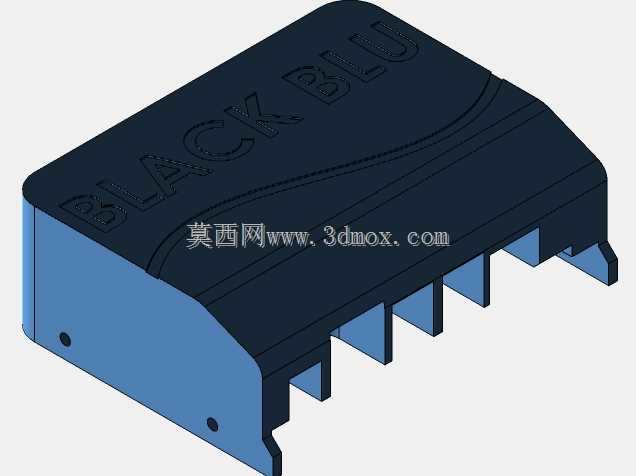

　　从实际用途看，该盖板并不承担厚重的密封承压功能，而是作为轻量级防护与外观整合件存在：顶面覆盖核心计算模块与内存存储区域，侧边对应USB、HDMI、以太网、GPIO以及摄像头排线的位置预留开口，边缘做小尺寸折边提升薄板刚性，防止平面钣金在跨度较大时出现按压凹陷。设计思路上没有把罩壳做成完全封死的盒体，而是优先保证散热路径——Jetson Nano在持续运行视频流推理时核心发热集中在主芯片与供电模块，盖板对应发热区保留通风间隙，不贴死散热片，让自然对流或者小型风扇的气流可以从板卡下方进入、从侧边与顶面空隙排出。

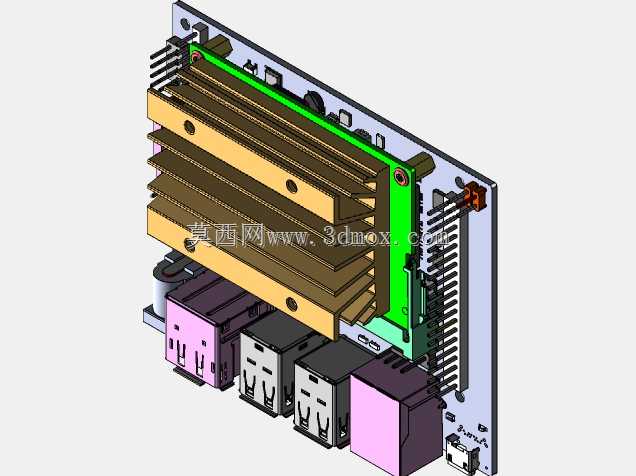

　　外形尺寸方面，建模边界严格贴合开发板的长宽轮廓，盖板外缘不超出板卡安装基准面太多，避免在紧凑机柜里与相邻电源模块、线束支架发生碰撞。安装孔位与板卡原生固定孔同轴度保持一致，柱位高度留出元器件最高凸起的安全距离，电容、接口金属壳、排线插座这些高度不一的部件都在三维装配里做过干涉检查；盖板内壁与最高元件之间预留缓冲间隙，既防止装配压件，也给振动工况下的微小形变留出余量。针对经常插拔SD卡或者接入排线的使用场景，对应位置的开口尺寸按手工操作空间放大，不用完全拆下整机就能完成外设更换。

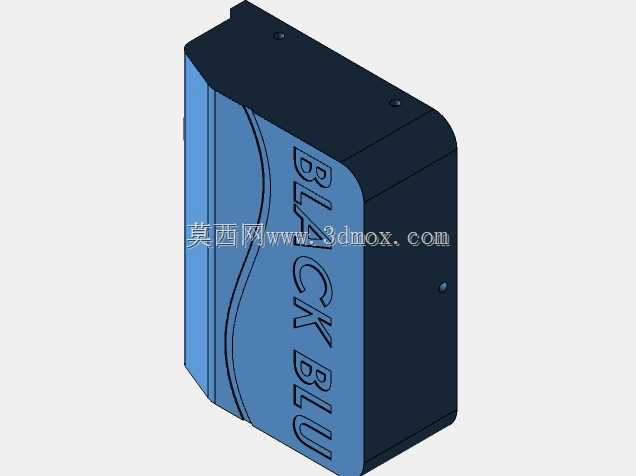

　　结构建模过程中，薄板的折弯半径、壁厚与翻边高度按照常规钣金加工能力设定，转角处避免出现无法一次成型的锐角特征；若采用3D打印做小批量验证件，壁厚与支撑面也能直接适配打印工艺，不需要额外大幅修改。盖板表面做平整化处理，顶面可粘贴设备标签或状态标识，侧边折边同时充当加强筋，让较薄的板材在螺丝锁紧后保持平面度，不会因为紧固力不均出现翘曲。

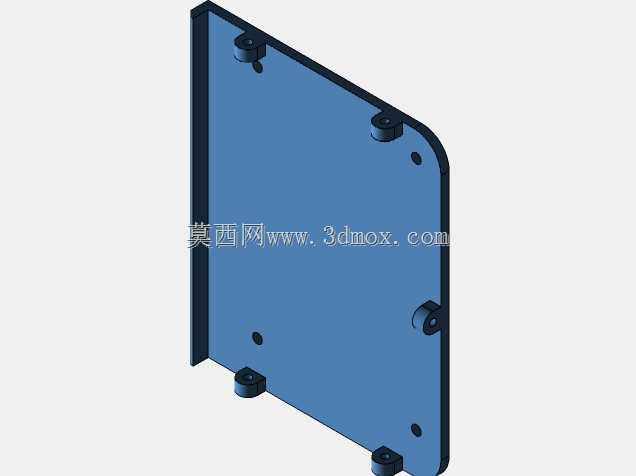

　　从设备选型角度看，这类盖板适用于把开发板从临时实验搭装置转化为半固定终端的环节：实验室验证阶段往往裸板堆叠即可，但进入产线旁数据采集、门店智能识别、教学实训台长期通电运行时，防护外壳就成为必要结构件。三维模型里把接口避让区、螺丝柱、折边、通风缺口都做成独立可编辑特征，后续如果更换散热风扇高度、增加扩展板或者调整安装方向，可以直接修改对应特征参数，快速衍生出适配不同整机布局的版本，而不需要从零重建外壳。装配关系上盖板与底壳或支撑柱形成上下夹持，板卡被定位在中间，接线受力不会直接传递到PCB焊点，长期使用中能明显降低接口松脱与元件磕碰的风险。
