手动螺旋压紧式工装夹钳结构设计

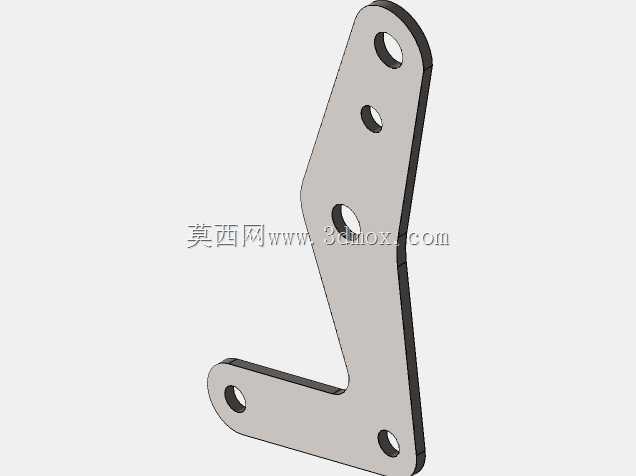

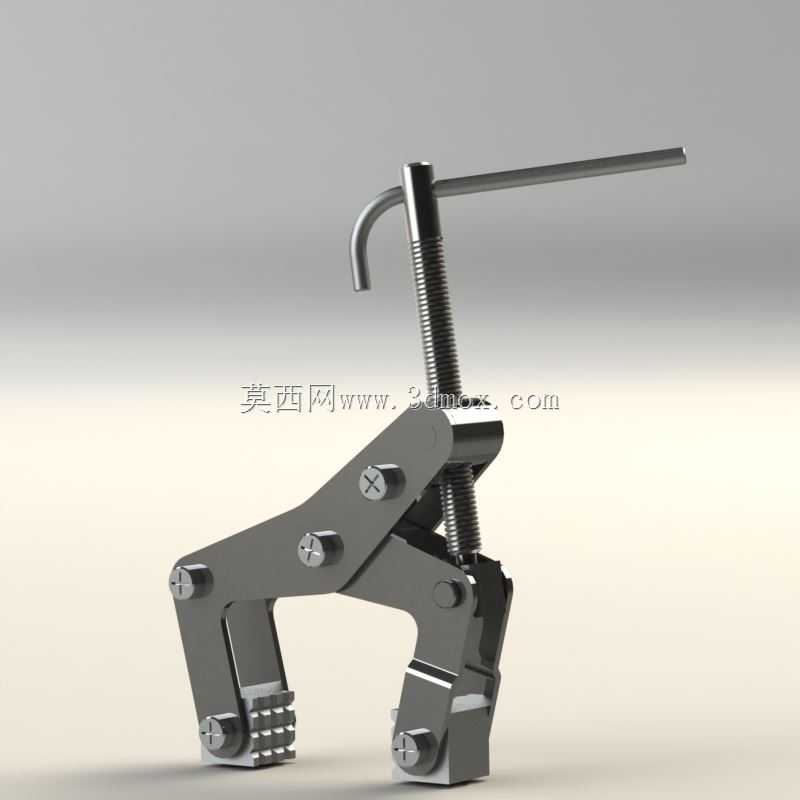

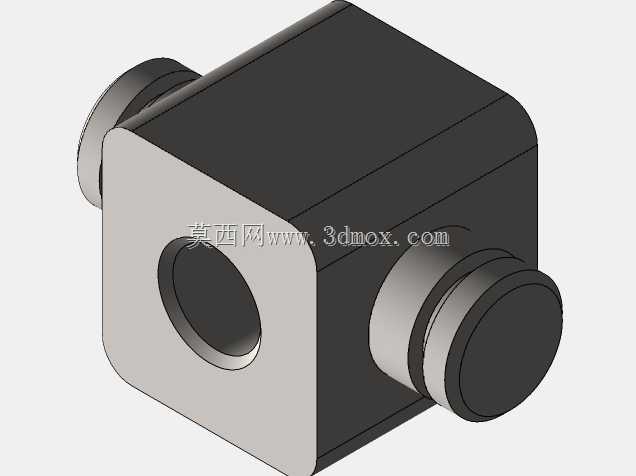

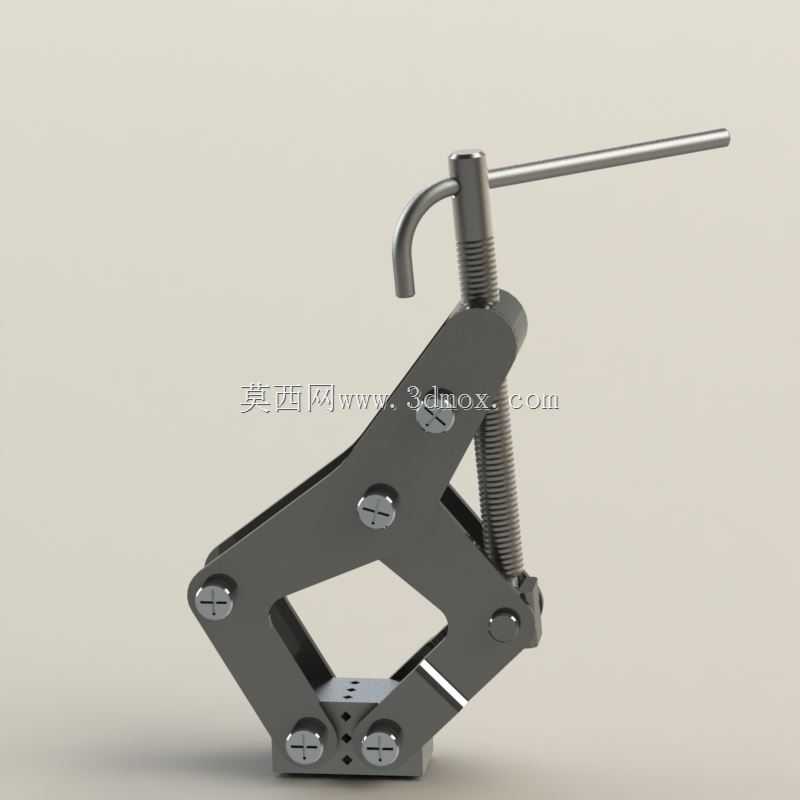

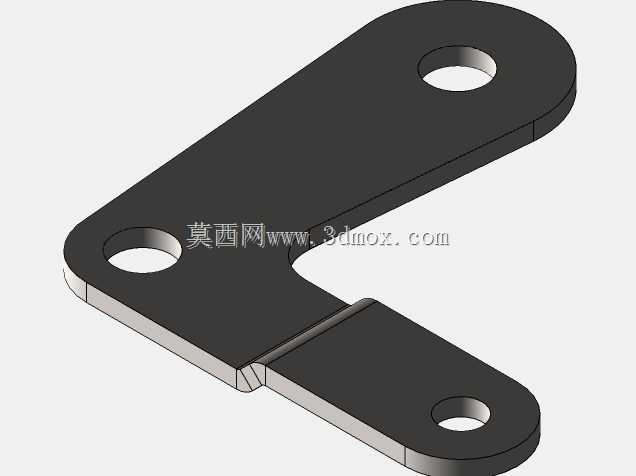

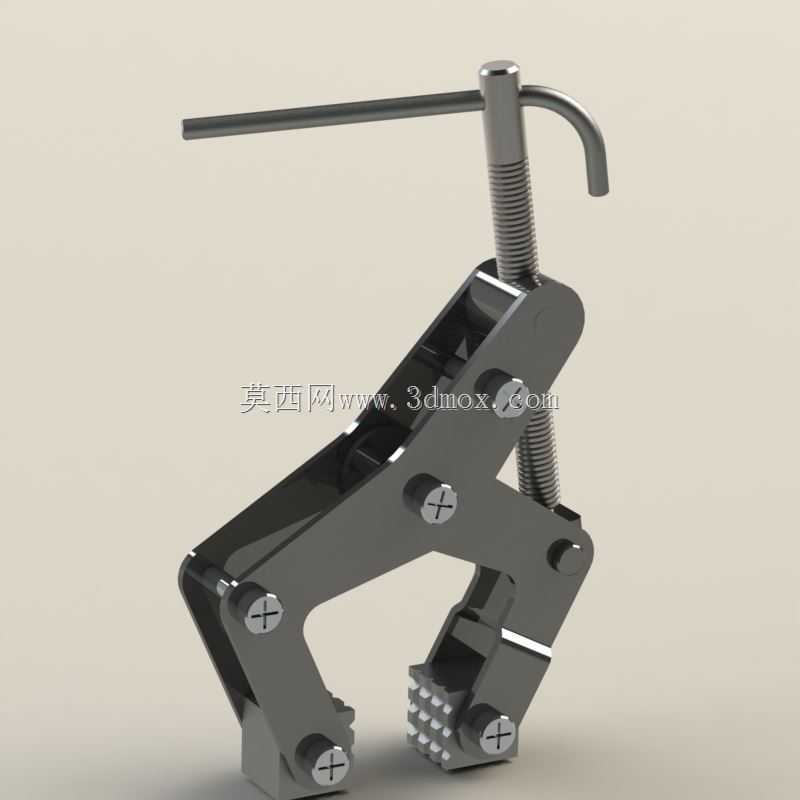

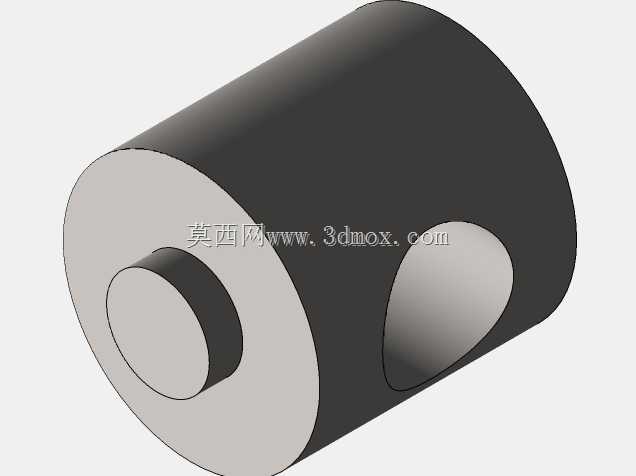

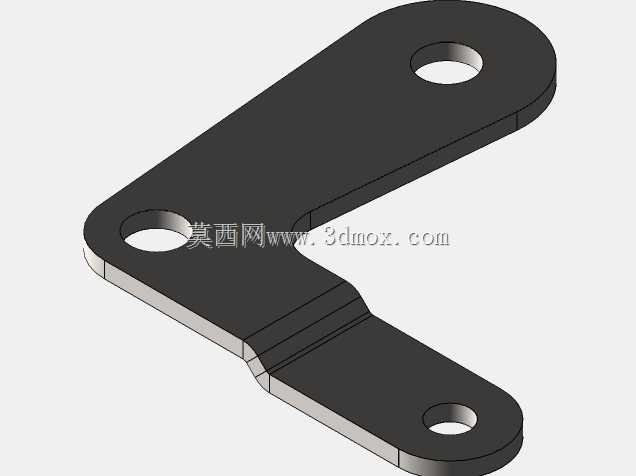

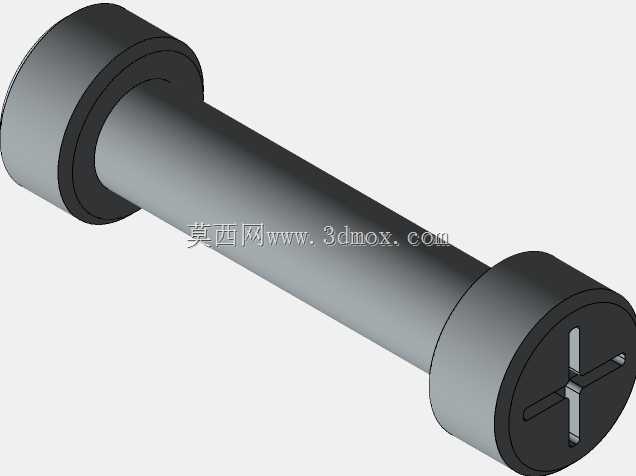

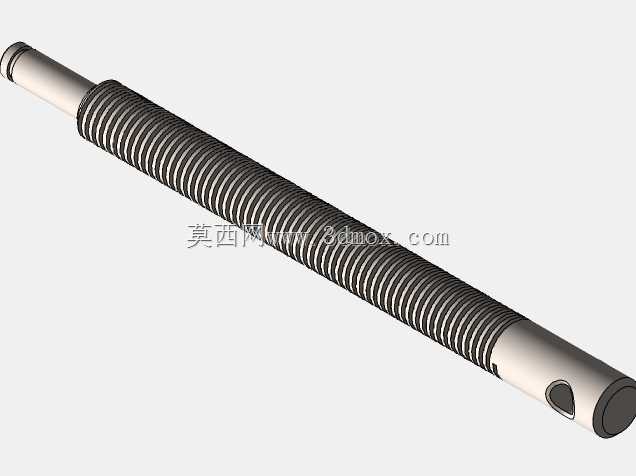

这类手动螺旋夹钳多应用在小件焊接、钳工修配、小型零件钻孔攻丝、样件试制装夹场景中，核心作用是在无气动液压动力源的工位上，把待加工工件牢牢固定在工作台基准面，避免加工过程中工件移位导致尺寸超差、加工报废。从结构逻辑来看，该夹钳采用单固定钳口搭配活动钳臂的设计，固定钳口直接和钳身主体做成一体式结构，保证基准侧的刚性，不会在夹紧受力时出现偏移；活动钳臂通过多组铰接销轴连接在钳身框架上，配合顶部的T型螺纹丝杆传递夹紧力，丝杆顶端的弯折手柄不需要额外配套扳手，操作人员徒手就能转动施力，丝杆行程覆盖常规小件的装夹厚度范围，不需要频繁调整初始开口就能适配多数同批次工件。

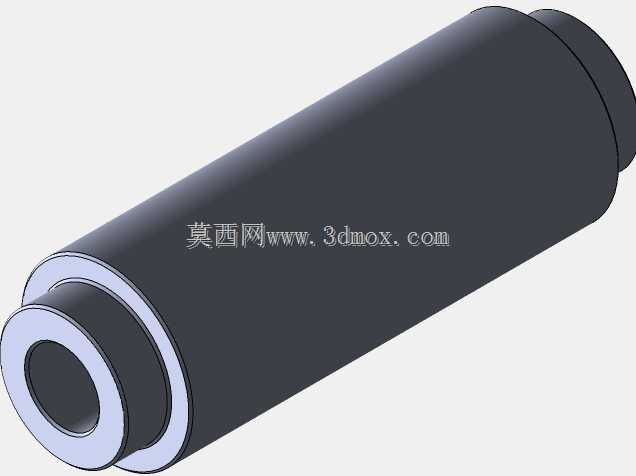

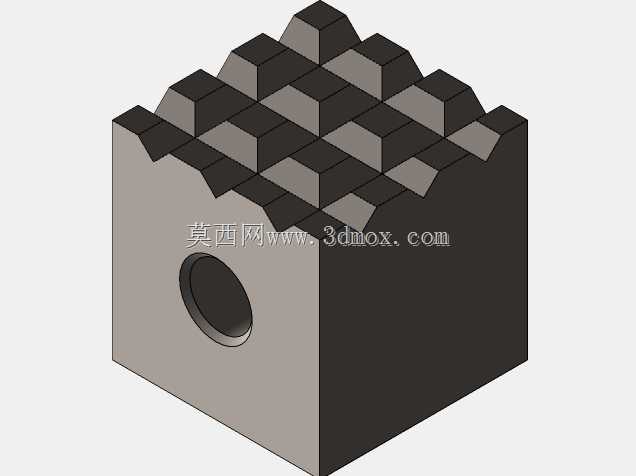

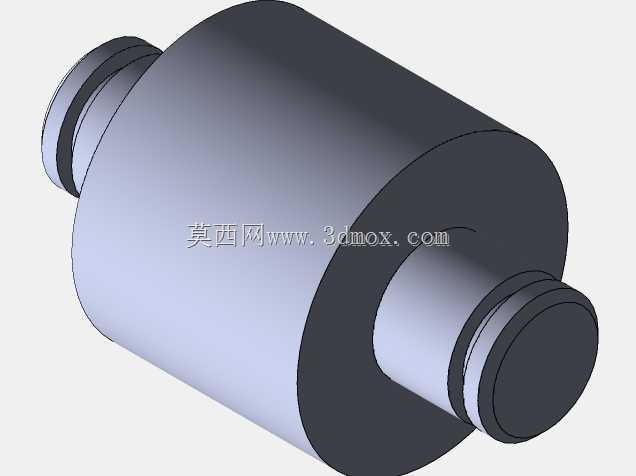

设计过程中优先考虑了受力传递路径的合理性，丝杆的轴向推力直接作用在活动钳臂的上端铰接点，通过杠杆放大效应把力传递到下端钳口位置，相比普通直推式螺旋夹具，同等手柄扭力下能获得更大的夹紧力，同时铰接点的位置经过测算，夹紧到位后机构会形成接近自锁的角度，就算加工过程中存在振动，钳口也不会意外松脱。钳口的夹持面做了齿形防滑纹路，接触工件时能嵌入工件表面0.1-0.2mm，针对表面粗糙度要求不高的毛坯件、焊接件，不需要额外垫铜皮就能提供足够的摩擦力，避免工件受切削力时打滑。

安装边界上，该夹钳的底部预留了两个螺栓过孔，可以直接通过M8或M10的内六角螺栓固定在铸铁工作台、焊接平台的T型槽上，整体外形紧凑，闭合状态下整体高度不超过180mm，横向最大宽度不超过120mm，不会占用过多工位空间，就算在密集排布的多工位装夹台面上也能灵活布置。钳身主体采用钣金折弯加铆接销轴的结构，相比铸造式夹钳重量更轻，单人就能完成移位和安装，同时铰接位置的销轴都做了淬火处理，长期反复开合也不会出现销轴磨损、钳口错位的问题。日常使用时只需要定期在丝杆螺纹位置、铰接销轴处涂抹少量润滑脂，就能保证机构动作顺畅，不会出现卡滞、锁紧失效的问题，适合机修车间、钣金加工点、职业院校实训工位这类场景长期使用，针对小批量多品种的零件加工，不需要定制专用夹具，就能快速完成工件装夹，大幅减少辅助装夹时间。
