适配TO-220封装晶体管的插装式散热结构

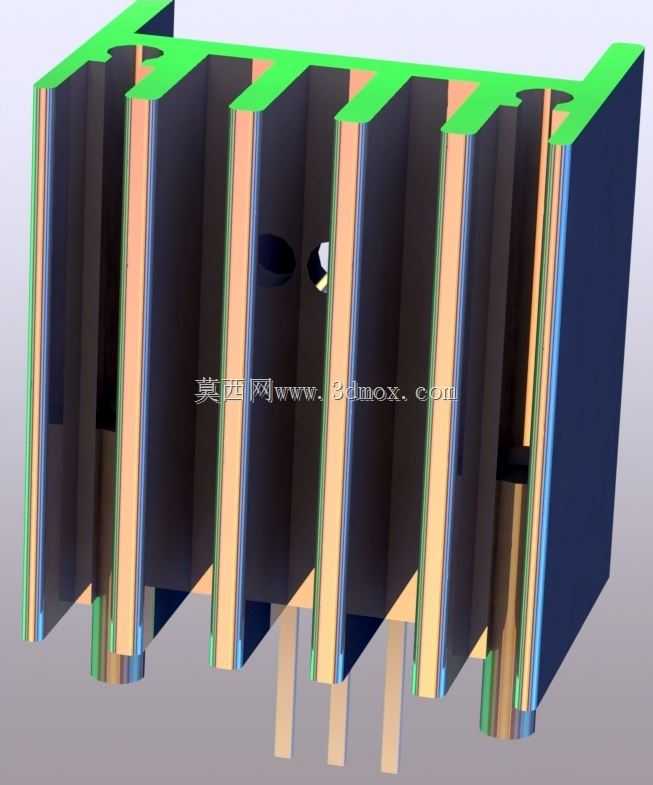

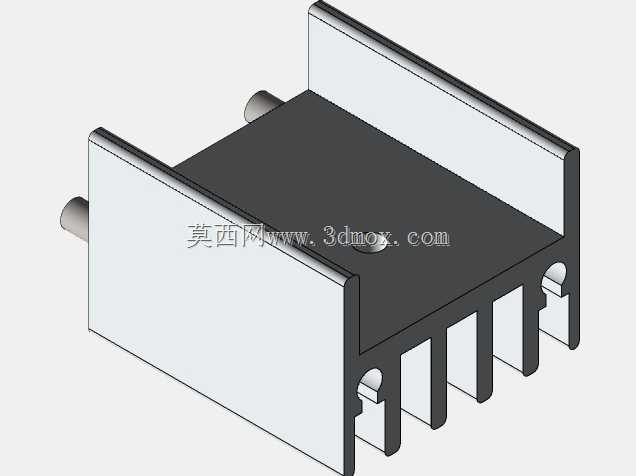

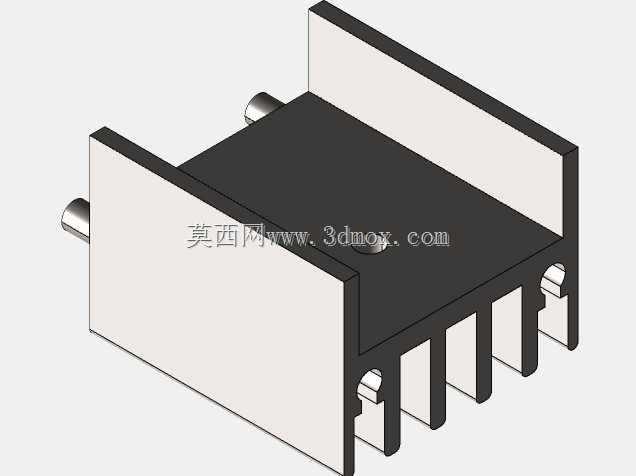

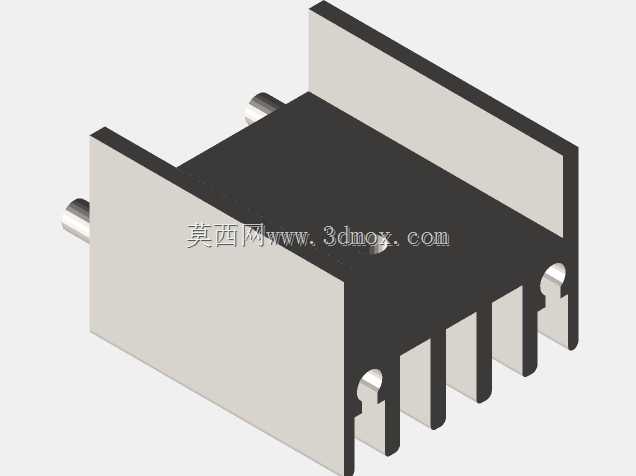

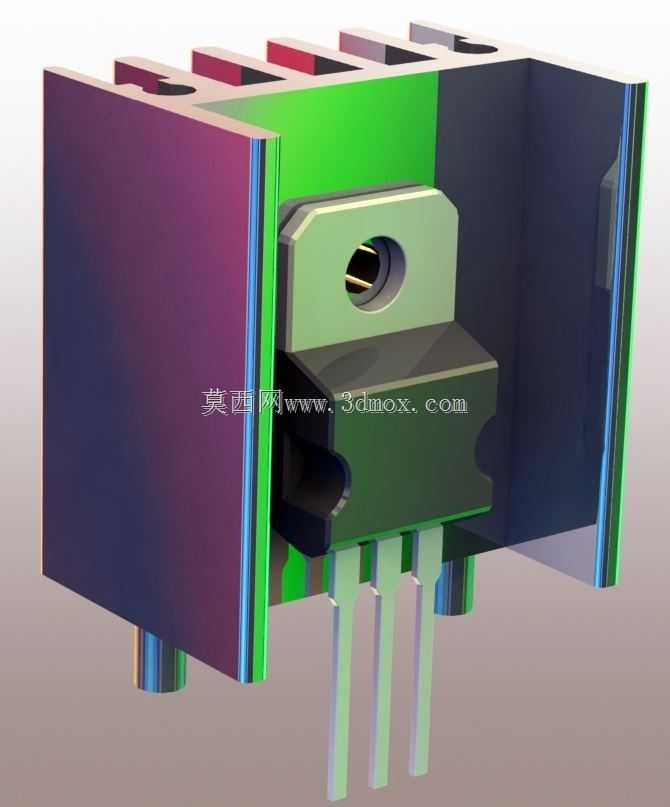

这款散热结构主要面向中小功率半导体器件的散热需求，常见应用场景覆盖消费类电源适配器、线性稳压电源模块、小功率电机驱动板、音频功率放大电路、低压工控控制板等领域，是直插式功率半导体器件热管理方案里的基础配套部件，主要解决TO-220封装晶体管在持续导通、负载波动工况下的结温过高问题，避免器件因过热出现参数漂移、寿命折损甚至热击穿失效的情况。从实际用途来看，该散热件通过与晶体管塑封外壳的金属散热面紧密贴合，将器件工作时产生的焦耳热快速传导至自身的多鳍片结构上，再通过鳍片与周边空气的自然对流完成热量散逸，在常规自然风冷工况下可将TO-220封装晶体管的热阻降低六成以上，满足15W以内耗散功率器件的长期稳定运行需求。在功能特性设计上，这款散热件采用单侧开口的槽型包裹结构，既可以对晶体管的塑封本体形成侧向防护，避免装配、运维过程中引脚受外力弯折变形，也能增大与器件外壳的接触面积，减少接触热阻；鳍片采用等间距平行排布设计，鳍片厚度与间距经过匹配优化，在有限的安装空间内最大化拓展散热表面积，同时不会因为鳍片过密导致空气流通受阻，保证自然对流的散热效率；本体预留的单安装孔位与TO-220封装器件的固定孔位完全同轴，可通过标准螺丝直接将器件与散热件锁紧固定，无需额外定制转接支架，装配流程简单高效。从设计思路层面，这款散热件优先考虑了直插器件的装配兼容性，槽体内腔尺寸完全匹配TO-220封装晶体管的外形轮廓，器件插入后引脚可自然垂直伸出，适配常规PCB板的通孔焊盘间距，不会出现引脚歪斜、装配干涉的问题；散热主体采用导热性能优异的铝合金材质挤压成型，表面做彩色阳极氧化处理，在提升表面辐射散热能力的同时，也能避免长期使用过程中出现氧化锈蚀，延长部件使用寿命。在外形尺寸与安装边界上，这款散热件的整体宽度适配单颗TO-220器件的安装空间，不会挤占PCB板上周边相邻元件的布局位置，鳍片高度控制在常规直插元件的允许高度范围内，可适配绝大多数封闭外壳内的安装高度要求，底部预留的引脚避让空间足够容纳器件引脚的弯折余量，即使是波峰焊工艺也不会出现散热件与焊盘干涉的情况，安装后整体结构稳固，在常规振动工况下也不会出现松动移位的问题。
