90度弯管法兰连接金属管路接头

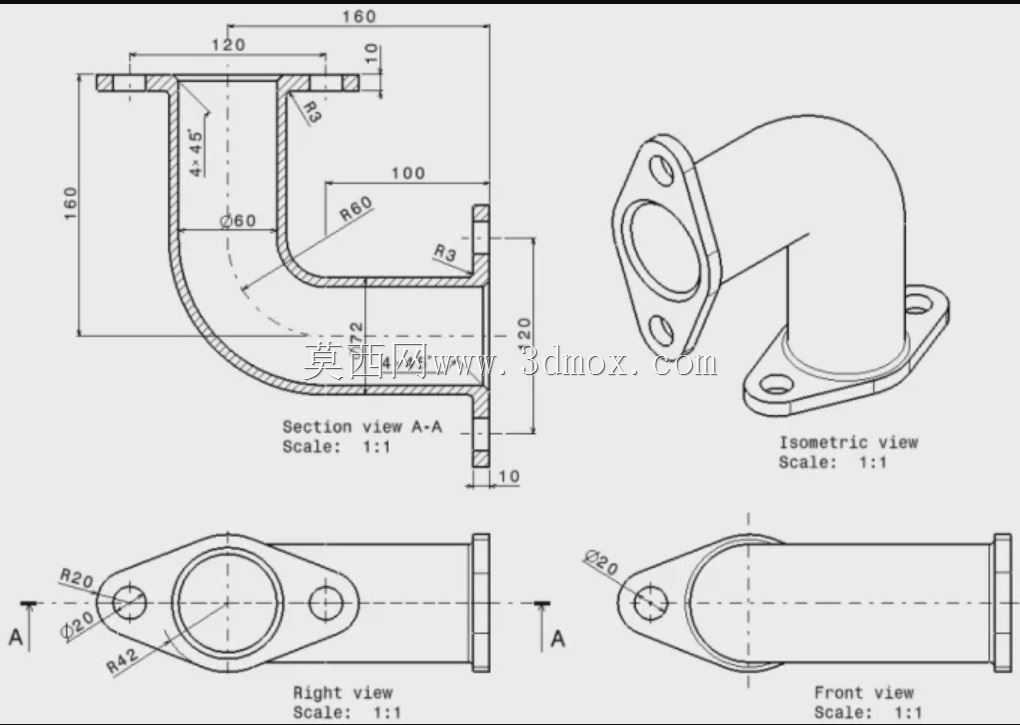

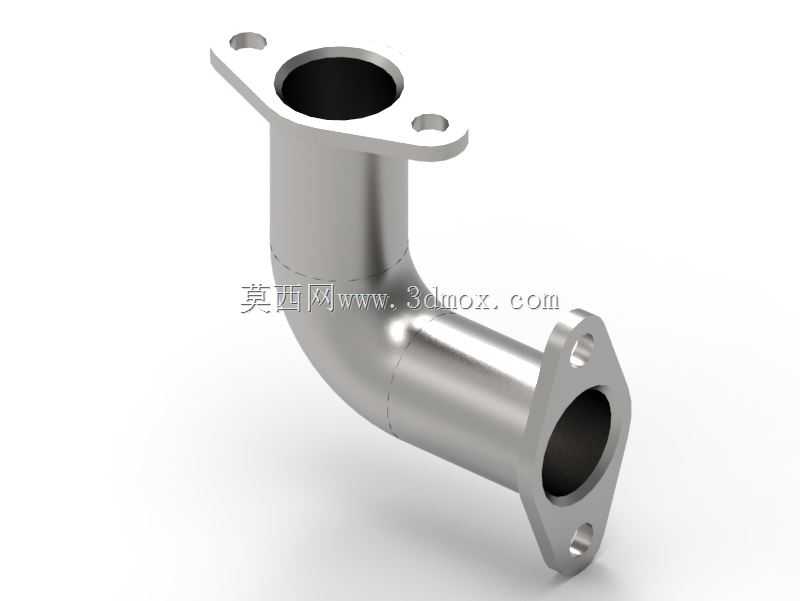

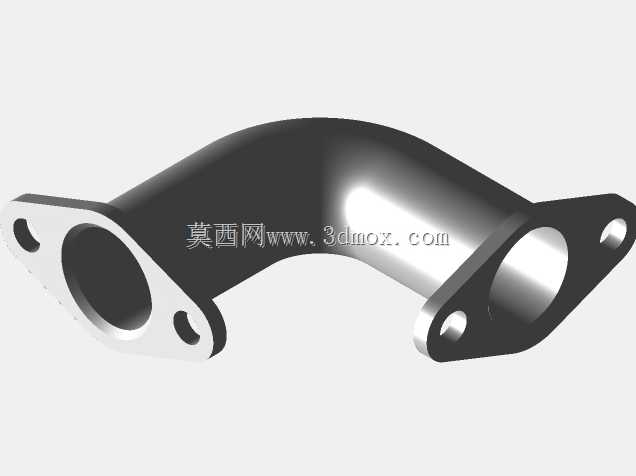

这款90度弯角法兰式管路接头，是流体输送系统中常用的转向连接件，主要应用在液压油路、低压气路、给排水管路、小型内燃机进排气支路等需要改变管路走向的安装场景中，能够在紧凑的设备安装空间内完成管路直角转向，避免管路过度弯折产生的通径缩窄、应力集中问题，保障介质输送的顺畅性。从实际使用功能来看，该接头两端均采用菱形法兰安装结构，法兰面加工有两个对称的安装通孔，可通过螺栓与对接管路的法兰端面紧密压合，配合端面密封垫片即可实现可靠的密封连接，相比螺纹连接的弯头，法兰式结构安装对位更便捷，拆卸维护时无需转动整段管路，适合安装位置局促、后期需要频繁拆装检修的管路节点。在设计思路上，这款弯头采用等通径弯曲结构，弯曲段的曲率半径经过合理设定，既控制了接头整体的安装占用空间，又避免了弯角处通径突变带来的介质流阻激增，能够减少介质输送过程中的压力损失，同时弯管外壁采用均匀壁厚设计，在保证结构强度满足常规管路压力要求的前提下，尽可能控制零件自重，降低管路整体的承重负荷。接头两端的法兰安装面设计为平整加工面，能够保证与对接法兰贴合时的密封面平整度，减少密封垫片受压不均产生的渗漏风险；法兰上的安装孔位置经过精度校准，能够与同规格对接法兰的孔位完全匹配，降低现场安装的对位难度。从安装边界来看，该弯头两端法兰的安装面呈90度垂直分布，安装时需要预留对应方向的螺栓操作空间，两端法兰的中心距、安装孔间距均匹配对应通径的常规法兰安装尺寸，能够直接替换同规格的标准直角弯头，无需对现有管路结构做额外改造。接头整体采用金属材质成型，表面做光滑防锈处理，能够适应常规工业环境下的使用要求，抵御管路输送介质的轻微腐蚀，在正常安装紧固的工况下，可长期稳定保持管路连接的密封性与结构强度，不会因为管路振动、介质压力波动出现连接松动、渗漏的问题。弯管的过渡段采用圆滑曲面衔接，没有尖锐的棱角结构，既能够减少生产加工过程中的应力集中点，提升零件的结构抗疲劳性能，也能避免安装维护过程中尖锐边角划伤操作人员。
