嵌入式双显电流电压数显表头结构设计

这款嵌入式双参数数显表头，是面向低压电控系统、工业配电回路、小型机电设备控制柜开发的直读式电参数检测显示部件，核心应用场景覆盖交流低压配电柜、设备操作面板、实验测试台架、小型机电设备的本地电参数可视化场景，能够替代传统指针式表头，为现场操作人员提供直观、无视角误差的电流、电压实时数值读取，无需外接二次显示仪表即可完成回路基础电参数的本地展示，大幅降低现场巡检、设备调试阶段的参数读取难度。

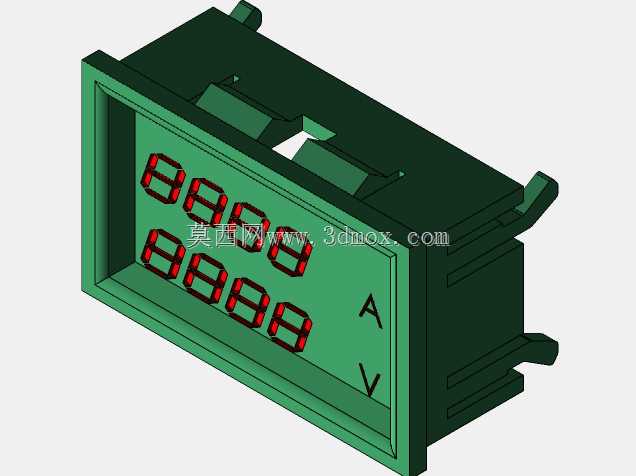

从实际用途来看，这款表头主要承担回路工作状态的可视化反馈功能，上方四位数码管对应电流参数显示，下方四位数码管对应电压参数显示，面板上刻印的A、V标识清晰区分两类参数的显示区域，操作人员无需额外对照说明书即可快速识别数值含义，在设备开机调试阶段，可通过表头数值快速判断回路供电是否正常、负载工作电流是否处于额定区间，在日常运维阶段，可通过数值波动快速排查回路接触不良、过载、欠压等常见故障，减少故障排查的时间成本。

产品功能设计上采用双路独立采样显示的架构，电流、电压参数通过独立的采样回路完成信号采集与换算，最终驱动对应段的数码管完成数值输出，显示部分采用高亮度红色数码管，在车间强光、弱光环境下都能保证清晰的读数效果，外壳采用阻燃绝缘工程塑料材质，兼顾电气绝缘性能与结构强度，能够适配工业现场的复杂电磁环境与温湿度条件，避免外壳带电引发的安全隐患。

设计思路上优先考虑面板嵌入式安装的适配性，整体采用长方体盒式结构，外壳两侧设置弹性卡扣结构，安装时无需额外螺丝固定，只需在设备面板上开出对应尺寸的矩形安装孔，将表头从面板正面推入即可通过两侧卡扣完成卡紧固定，安装效率远高于传统螺丝固定式表头；外壳前端的突出边框能够贴合面板表面，遮盖安装孔的加工误差，同时起到限位作用，避免表头从安装孔中脱落。外形尺寸上采用紧凑化设计，整体厚度控制在适配常规电控柜面板安装的范围内，不会占用柜内过多的纵深空间，接线端设置在表头尾部，预留充足的接线操作空间，适配常规冷压端子的接线操作，安装边界上预留了卡扣的弹性形变余量，适配1.5mm至3mm厚度的常见金属、塑料面板，无需针对不同厚度面板定制专用安装配件。
