ELT设备配套WR340频带波导结构

　　这款波导结构针对ELT应急示位设备的射频传输链路设计，核心作用是在指定频段内完成微波信号的低损耗传导，匹配WR340标准波导的接口规范，可直接对接同规格的射频收发端口，无需额外做转接结构适配。从实际应用场景来看，这类波导多用于应急通信设备的射频前端，在设备发射求救信号时，承担功放模块与发射天线之间的信号传输通道作用，相比同轴传输线，在对应工作频段下具备更低的驻波比与更高的功率容量，能避免大功率信号传输过程中的额外损耗，保障信号辐射强度满足通信距离要求。

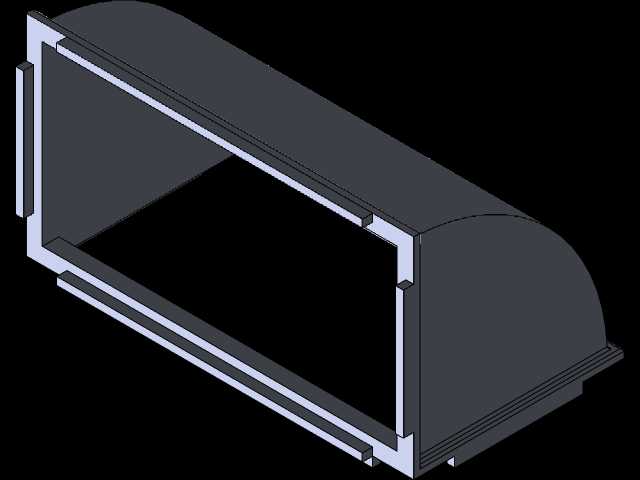

　　设计过程中优先考虑了安装边界的适配性，整体采用半圆弧顶的矩形腔体结构，腔体侧壁做了等厚设计，壁厚均匀性控制在合理范围内，既保证腔体结构强度，避免装配过程中发生形变导致内腔尺寸偏差影响传输性能，也尽可能控制整体重量，适配机载或便携类ELT设备的轻量化要求。腔体两端的法兰连接边做了定位凸台设计，凸台尺寸与对接端口的凹槽完全匹配，装配时可直接完成径向定位，不需要额外做对位调整，能有效降低装配难度，同时连接边预留了均匀分布的安装孔位，孔位位置公差严格控制，保证对接后连接面的贴合度，避免信号从连接缝隙处泄漏。

　　内腔尺寸严格遵循WR340波导的标准截面参数，保证工作频段内的主模传输，抑制高次模的产生，内腔表面做了光滑处理，减少信号传输过程中的壁面损耗。腔体的弯折与拼接位置做了圆角过渡处理，避免直角结构带来的信号反射，降低传输链路的驻波系数。从安装适配角度来看，整体结构的外部轮廓尺寸充分考虑了ELT设备内部的安装空间，侧边的安装支耳与设备内部的固定位完全对应，可直接通过螺丝完成固定，不需要额外设计安装转接支架，减少整体装配的零件数量。

　　在结构可靠性设计上，腔体的拼接边采用了止口结构，拼接时可实现自定位，同时保证拼接后的内腔连续性，避免台阶结构造成的信号反射。外部的加强筋沿腔体长度方向布置，在不增加过多壁厚的前提下提升腔体的抗形变能力，即使在设备遇到冲击、振动的工况下，腔体结构也不会发生形变，保证内腔尺寸的稳定性，维持稳定的传输性能。这款波导的结构设计完全围绕ELT设备的实际使用工况展开，没有冗余的结构设计，所有特征都服务于信号传输性能提升与装配便利性优化，可直接用于对应频段ELT设备的射频链路搭建，也可作为同规格波导设计的参考结构，帮助结构工程师快速完成类似射频传输器件的建模与适配设计，减少重复设计的工作量。
