带步进电机拉线传动的自动雨刷装置

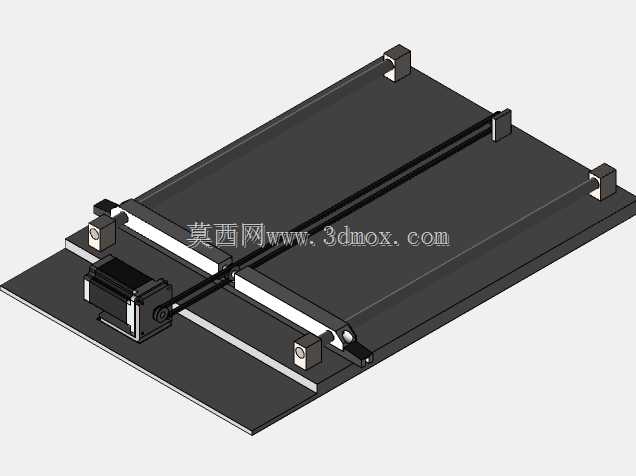

这款自动雨刷装置主要面向需要平面往复清洁作业的场景设计，除了常规车载前挡风玻璃清洁的适配场景外，也可拓展用于户外监测设备视窗、光伏板表面、露天显示屏外罩的自动清污作业，能够替代人工完成定期刮除积水、浮尘、薄积雪的工作，避免人工清洁的高空作业风险与操作不便。装置核心采用步进电机作为动力源，相比传统直流雨刷电机，步进传动的优势在于可以精准控制刮臂的摆动角度、运行速度与停留位置，能够根据实际污渍覆盖情况调整刮拭行程，不会出现传统雨刷过位刮擦边框或者刮拭范围不足的问题。传动部分采用拉线配合导向滑轨的结构，相比传统连杆式雨刷的传动结构，拉线传动的布局更加灵活，不需要为连杆预留大尺寸的回转空间，能够适配长宽比差异较大的待清洁平面，安装时可以根据待清洁面的实际尺寸调整滑轨的固定间距，不需要重新定制传动连杆组件。整套装置的安装底座为平整板式结构，所有功能部件都集成在底座平面上，安装时只需要将底座通过四个角的固定块锁附在待清洁面的周边框架上即可，不需要对待清洁面本身进行打孔改造，不会破坏玻璃或者透明罩面的密封结构。设计过程中重点考虑了运行的平稳性，刮臂两端都设置了导向滑块嵌入平行滑轨内，拉线张紧结构设置在电机输出端旁侧，能够在长期运行后调整拉线张紧度，避免拉线松弛导致的刮臂运行抖动、刮拭轨迹偏移问题。刮臂的刮条采用快装结构设计，后期更换磨损的刮条时不需要拆解整个传动机构，只需要从刮臂卡槽内抽出旧刮条替换新件即可，日常维护操作十分简便。装置的动力部件与传动部件都做了低位布局，整体重心贴近安装底座，运行时不会产生明显的振动噪音，即使在高速移动的载具上使用也不会因为气流扰动出现结构共振问题。滑轨两端设置了硬限位块，能够在步进电机控制失效时阻挡刮臂超行程运行，避免刮臂脱出滑轨造成结构损坏，同时限位块采用橡胶缓冲材质，刮臂运行到行程端点时不会产生刚性碰撞异响。整套结构没有复杂的异形定制零件，大部分构件都可以采用常规型材与标准件加工组装，生产制造成本较低，适合小批量定制适配不同尺寸的清洁场景需求。
