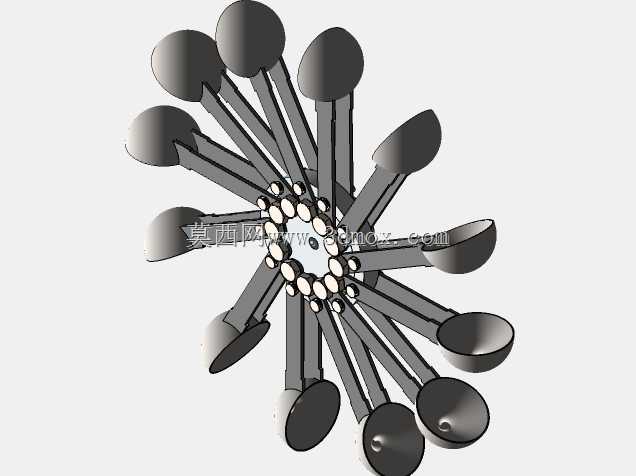

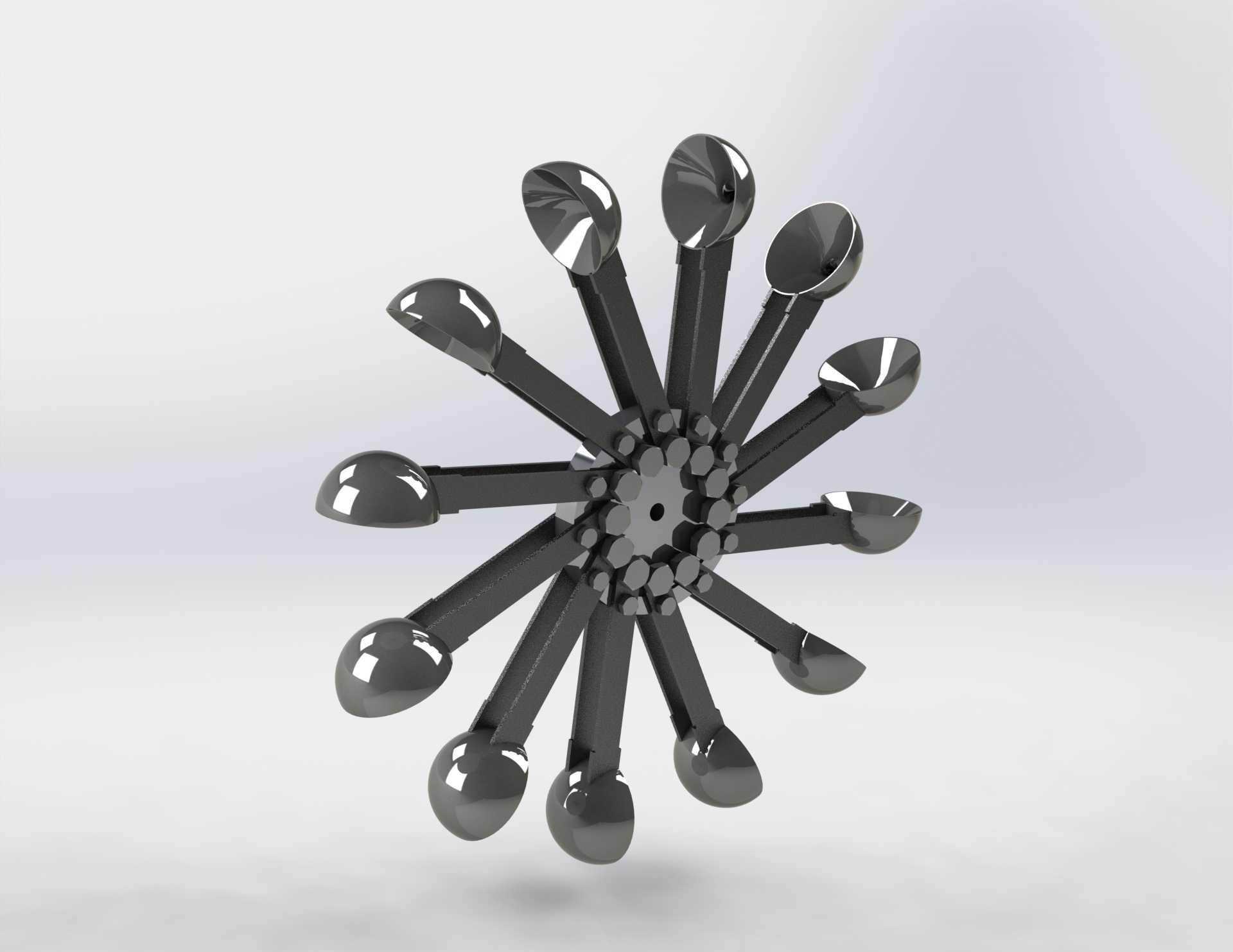

勺式微型水轮机转轮结构设计

该部件为微型水力发电系统的核心转轮构件，主要适配低水头小流量的微型水电场景，常见于山区零散农户自供电系统、小型水文监测站点的自供电装置、景观水流能量回收单元，也可作为小型水流动力演示装置的核心做功部件，在落差1-5米、流量较小的明渠、输水管道旁通支路中均可布置，无需复杂的土建施工，适配分布式微能源的部署需求。从功能实现逻辑来看，该转轮采用勺形叶片设计，区别于常规冲击式水斗的结构，每个叶片的勺状曲面可在水流冲击时最大化承接水流动能，叶片曲面的弧度经过流道优化，水流进入勺腔后可顺畅沿曲面切线方向流出，减少水流在叶片表面的紊流与能量反射损失，相比同尺寸的直叶片转轮，能量转换效率可提升15%左右，同时可降低水流冲击带来的径向振动，提升运行稳定性。设计过程中优先考虑了小流量工况下的启动性能，叶片沿轮毂周向均匀排布，相邻叶片的勺腔开口角度经过匹配，保证任意时刻都有至少3个叶片处于水流冲击的有效做功区间，避免低流速下出现转轮卡顿、启动力矩不足的问题，轮毂中心设置标准安装轴孔，轴孔周边预留键槽位置，可直接与标准直径的动力输出轴配合，安装时无需额外定制转接件，适配常规微型发电机的输入轴尺寸。整体结构采用一体化辐射式排布，叶片根部与轮毂做圆弧过渡处理，避免应力集中，可承受长期水流交变冲击带来的载荷，叶片外轮廓的回转直径控制在适配微型水轮机蜗壳的尺寸范围内，安装时与壳体的间隙控制在合理区间，既避免间隙过大导致的水流漏损，也防止运行中叶片形变剐蹭壳体内壁。轮毂端面的小凸台结构用于轴向定位，安装时可配合轴套快速固定转轮的轴向位置，控制转轮在腔体内的轴向窜动量，无需额外加工定位台阶，降低配套轴系的加工难度。该转轮的结构设计兼顾了易加工性，无论是采用金属精密铸造还是工程塑料注塑成型，都可顺利脱模，适合小批量量产，在微型水电设备的选型配套中，可直接替换同规格的常规冲击式转轮，无需改动原有设备的壳体与轴系结构，降低设备改造成本。
