双轴剪切式切碎机结构设计方案

这款双轴剪切式切碎设备，主要面向工业固废预处理、再生资源回收、农林废弃物加工等场景的物料减容作业，可处理废塑料、轻薄金属料、木材边角料、废弃包装物等多种韧性、软性物料，通过两根相向转动刀轴上的刀片相互剪切、撕扯，将大块物料破碎成尺寸均匀的小块，方便后续的运输、分选或再加工工序。

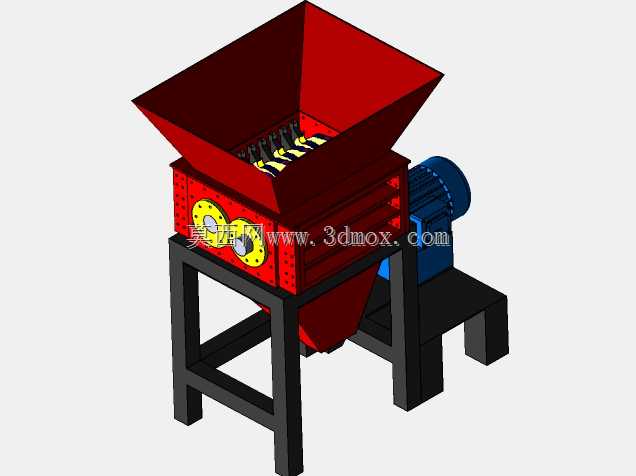

从结构设计逻辑来看，设备整体采用上宽下窄的进料布局，顶部敞口式方形进料斗做了扩口设计，大尺寸投料口可适配人工投料、输送带自动上料两种进料方式，斗体内壁做了倾斜导料面，能让投入的物料自然滑向下方的破碎腔，避免物料在进料段卡滞架桥。破碎腔作为核心作业单元，两根平行布置的刀轴通过轴承座固定在腔室侧壁，刀轴上交错排布的动刀片与腔体内的定刀片配合，在电机驱动下做相向回转，物料进入腔体后会被刀片勾带进入剪切间隙，通过剪切、挤压、撕扯的复合作用力完成破碎，破碎后的物料顺着下方的锥形出料口自然下落，可直接对接收集容器或下游输送设备。

驱动单元采用侧置式布局，电机通过直连或链传动结构将动力传递给刀轴，这种侧装设计能有效压缩设备整体的横向占地空间，同时避免破碎过程中溅出的物料直接磕碰电机外壳，延长驱动部件的使用寿命。底部的支撑机架采用方管焊接的框架式结构，四条支腿做了等高度设计，机架中部设置横向加强撑，既保证整体承重刚度，避免设备重载运行时出现结构晃动，也预留了足够的出料操作空间，方便现场布置出料输送装置或集料箱。

从安装边界来看，设备整体为立式集成结构，安装时仅需要平整的硬化地面即可放置，无需额外做复杂的预埋基础，进料口高度适配常规作业平台的投料高度，出料口离地间隙满足标准集料箱的放置需求，日常维护时可直接拆卸破碎腔侧部的盖板，完成刀片更换、间隙调整等维保操作，不需要将设备整体拆解。设计过程中针对刀轴的受力做了针对性强化，轴承座选用带密封结构的型号，可阻挡破碎过程中产生的粉尘、碎屑进入轴承内部，降低运行过程中的故障概率，适配长时间连续作业的生产需求。
