英制铸铁立式枕块滚珠轴承结构

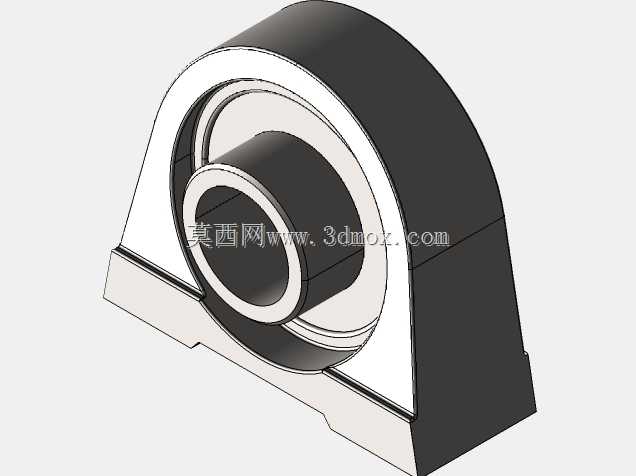

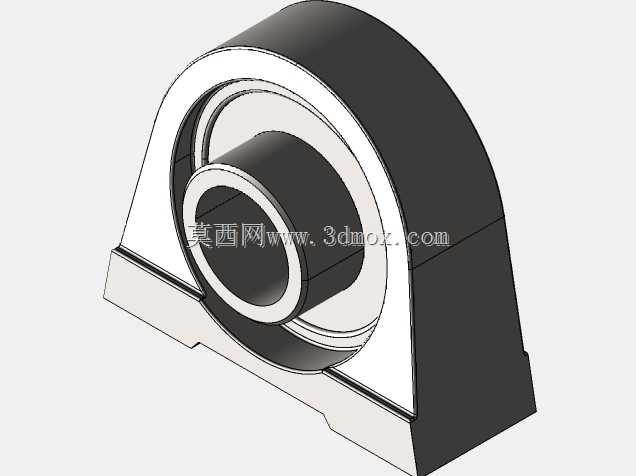

这类带座滚珠轴承常被应用在轻工输送线、小型农用机具、英制标准传动设备的转轴支撑环节，适配需要快速拆装、对中容错率较高的传动场景，相比一体式轴承座，枕式结构的安装调试难度更低，现场维护时不需要重新校准整根轴的同轴度，只需要松开固定螺钉即可完成轴承更换，能大幅缩短产线停机维护的时间。产品采用铸铁材质打造基座，铸铁本身的减震性能优于钢制冲压座，能在中低速传动场景下吸收转轴运转产生的微幅振动，降低轴承滚道受到的冲击载荷，延长整体使用寿命。密封结构采用燧石接触式密封，配合固定螺钉锁止的内圈设计，既能在多粉尘、少量溅水的车间环境下阻挡外界杂质进入滚道，也能避免轴承内部润滑脂在运转过程中甩出，适合无持续密封气源、维护周期较长的户外或半开放作业场景。设计阶段优先考虑了英制设备的改装替换需求，内孔采用1-3/16英寸的标准英制尺寸，底座中心到轴孔中心的高度为1-11/16英寸，安装孔位匹配同型号标准枕座的跨距，替换旧件时不需要重新在设备机架上钻孔攻丝，直接对位锁紧两个安装螺栓即可完成装配。内圈的固定螺钉直接顶紧在转轴表面，不需要额外加工轴肩或者配置锁紧螺母，对转轴的加工精度要求更低，适合现场改制的简易传动结构。整体外形采用圆弧过渡的立式结构，基座底部做了加宽处理，安装后与机架的接触面积更大，承载径向载荷时的应力分布更均匀，不会出现基座边缘应力集中导致的断裂问题。轴承滚道采用标准深沟球结构，能同时承受径向载荷和少量的轴向窜动，适配皮带传动、链传动这类存在一定轴向拉力的传动形式，在1-3/16英寸轴径的传动场景下，能稳定支撑转轴持续运转，避免轴端出现挠曲变形。建模过程中还原了密封件的嵌装结构、固定螺钉的沉头位置、安装螺栓的过孔间隙，装配时不会出现零件干涉的问题，结构工程师做设备选型时可以直接调用该模型核对安装边界，确认与周边机架、传动轮的安全距离，不需要重新测绘尺寸。
