DIY模拟赛车手刹结构设计方案

这款DIY模拟赛车手刹，主要面向民用模拟赛车娱乐、专业电竞模拟驾驶训练场景，是模拟驾驶外设体系中负责还原赛车驻车制动、漂移工况手刹操作的核心操控部件，能够为玩家提供接近真实赛车手刹的操作反馈与行程手感，填补了入门级模拟驾驶套装中手刹部件的体验空白，适配各类直驱、齿轮传动、皮带传动结构的模拟赛车方向盘基座，可搭配序列挡、H挡、模拟踏板组成完整的模拟驾驶操控台，满足漂移赛、拉力赛、场地耐力赛等不同赛车品类的操作需求。

从实际用途来看，该手刹完全复刻真实赛车液压手刹的操作逻辑，玩家拉动握把时可触发行程内的信号输出，将手刹拉动的行程比例转化为模拟信号传输至驾驶模拟软件，精准控制虚拟赛车的后轮制动锁止比例，还原漂移过程中拉手刹调整车身姿态、驻车时锁定后轮的真实操作感受，相比普通键盘按键、手柄按键的开关量信号，线性的行程输出能够实现更细腻的操控精度，帮助玩家更流畅地完成漂移动作，提升模拟驾驶的沉浸感。

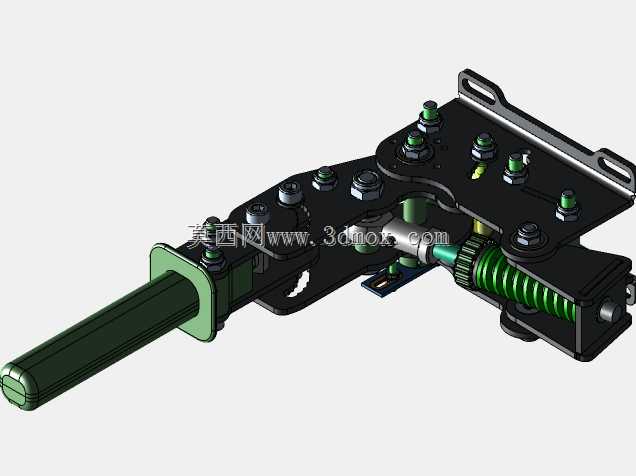

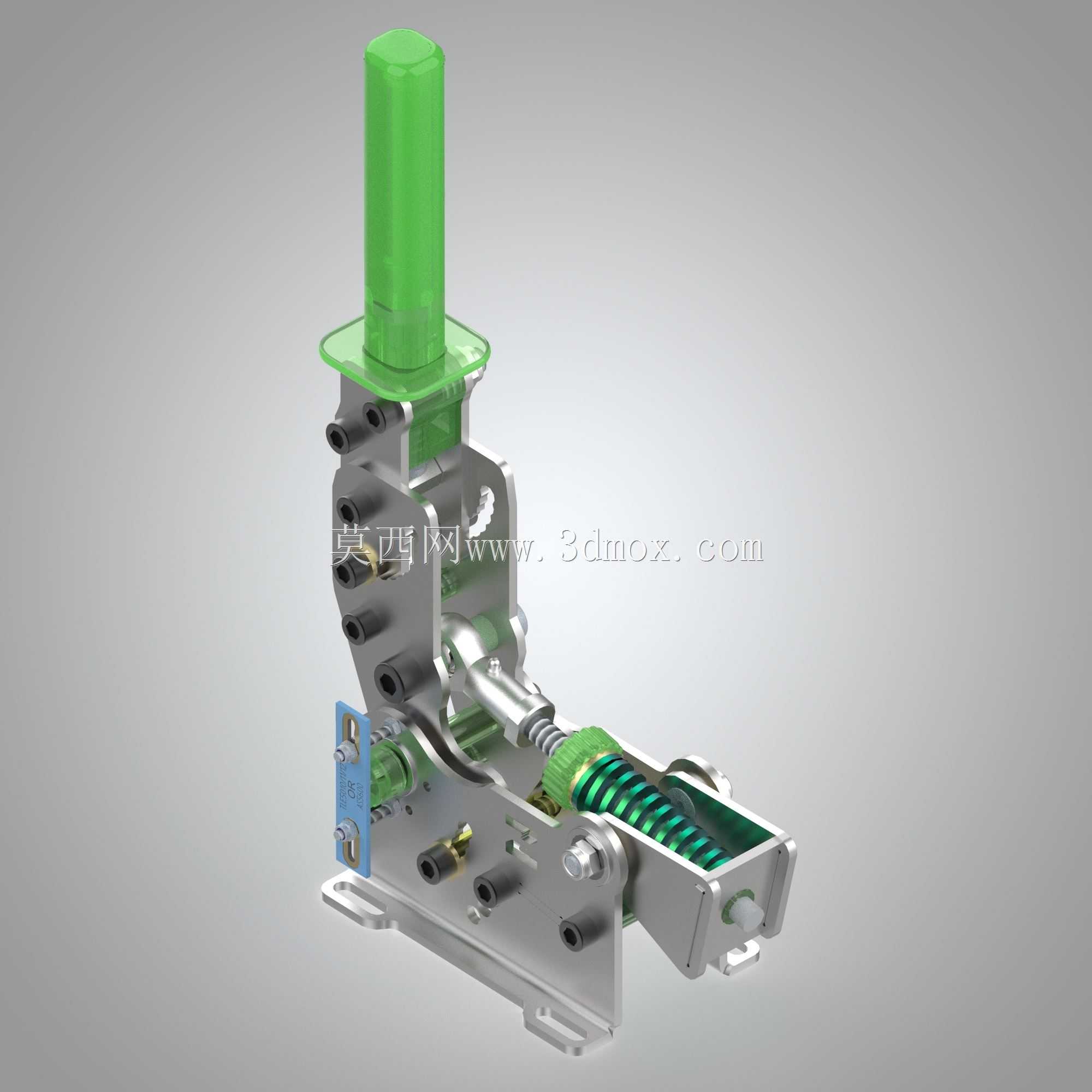

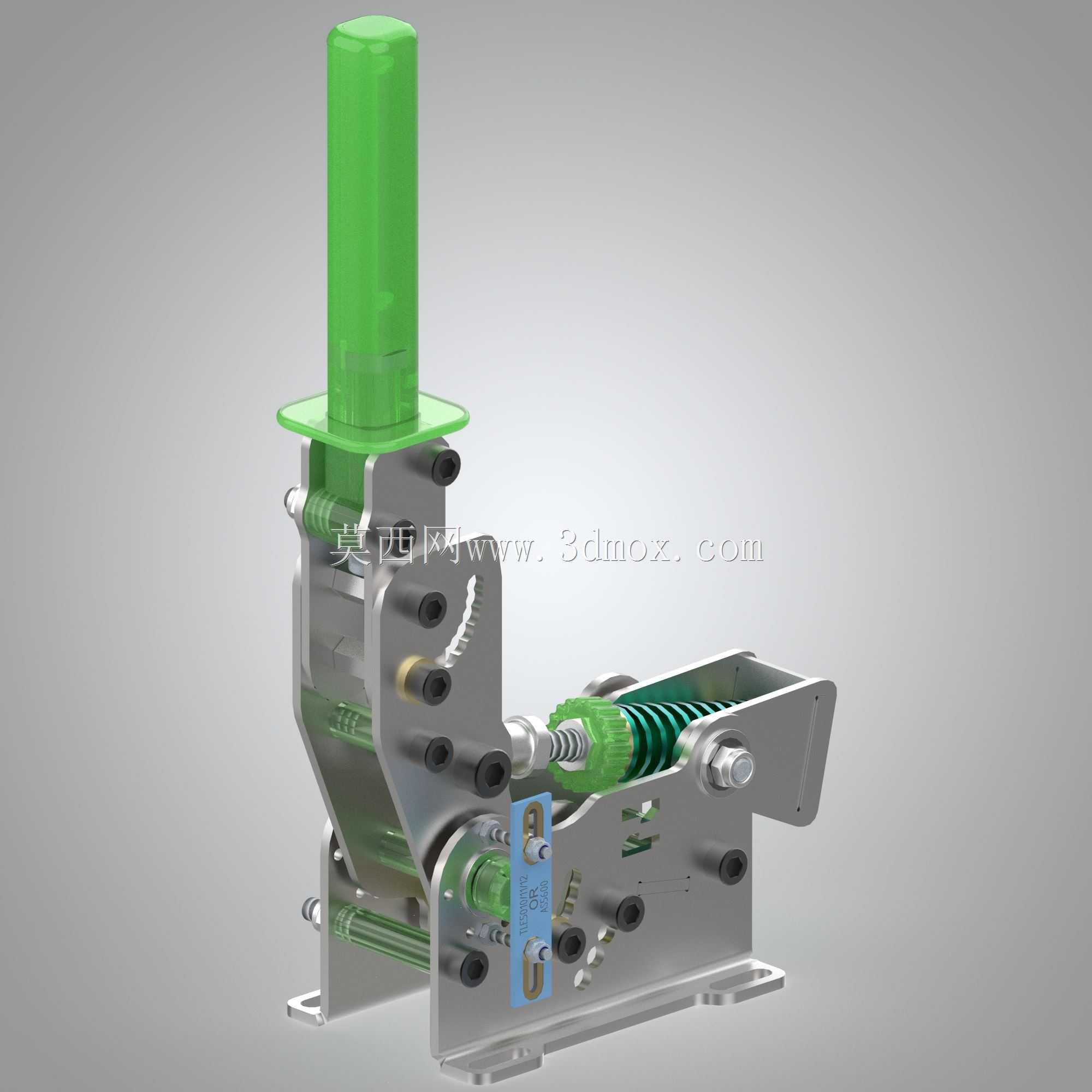

产品功能特性上，整体采用3mm厚度金属板材作为主体框架，搭配多组线性弹簧提供操作阻尼与回位力，握把拉动过程中阻尼感均匀线性，松开后可自动回位至初始位置；结构中设置了多档位阻尼调节结构，可通过调整弹簧预紧力适配不同玩家的手感偏好，既可以实现偏轻柔的街车手刹手感，也能调整出偏硬的竞技赛车手刹反馈；侧边设置的棘轮锁止结构，可实现手刹拉起后的档位锁止，还原真实车手刹驻车锁止的功能，满足不同使用场景的操作需求。

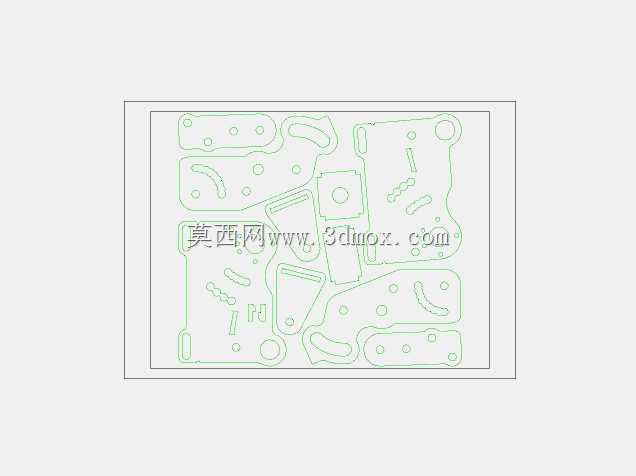

设计思路层面，整体采用模块化分层设计，主体框架采用板材切割拼接结构，无需复杂的铸造成型工艺，普通爱好者可通过激光切割、线切割加工板材后，配合标准紧固件完成组装，大幅降低DIY制作的门槛；内部传动结构采用直推式传动布局，将握把的旋转运动转化为传感器的直线位移，减少传动过程中的虚位与旷量，保证操作精度；所有活动铰接点均采用轴套配合螺栓的连接方式，长期使用磨损后可单独更换轴套，提升整体结构的耐用性；握把部分采用防滑的柱形结构，握持位置符合人体工学，长时间操作不易产生疲劳。

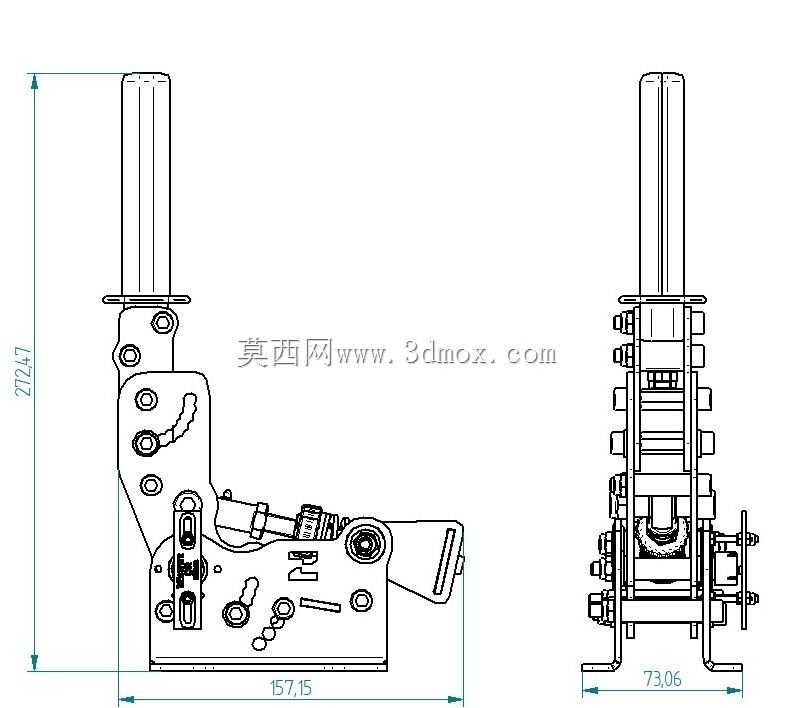

外形尺寸与安装边界方面，整体结构紧凑，底座预留了标准的型材安装孔位，可直接固定在市面上主流的铝型材模拟赛车支架上，安装孔位间距适配40系、30系工业铝型材的槽距，无需额外制作转接件；整体安装后占用的横向空间不超过150mm，纵向深度不超过200mm，握把拉起后的最大高度不超过350mm，不会与周边的挡杆、方向盘、座椅部件产生运动干涉，预留的握把活动行程范围内无结构遮挡，可实现0到100%的全行程拉动操作，底座安装后整体结构刚性充足，大力拉动时不会出现形变、晃动的情况，保证操作过程中的稳定性。
