DIY模拟赛车用磁阻式手制动结构

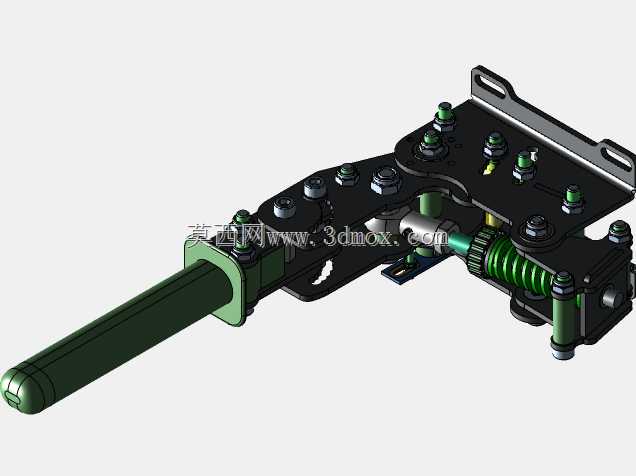

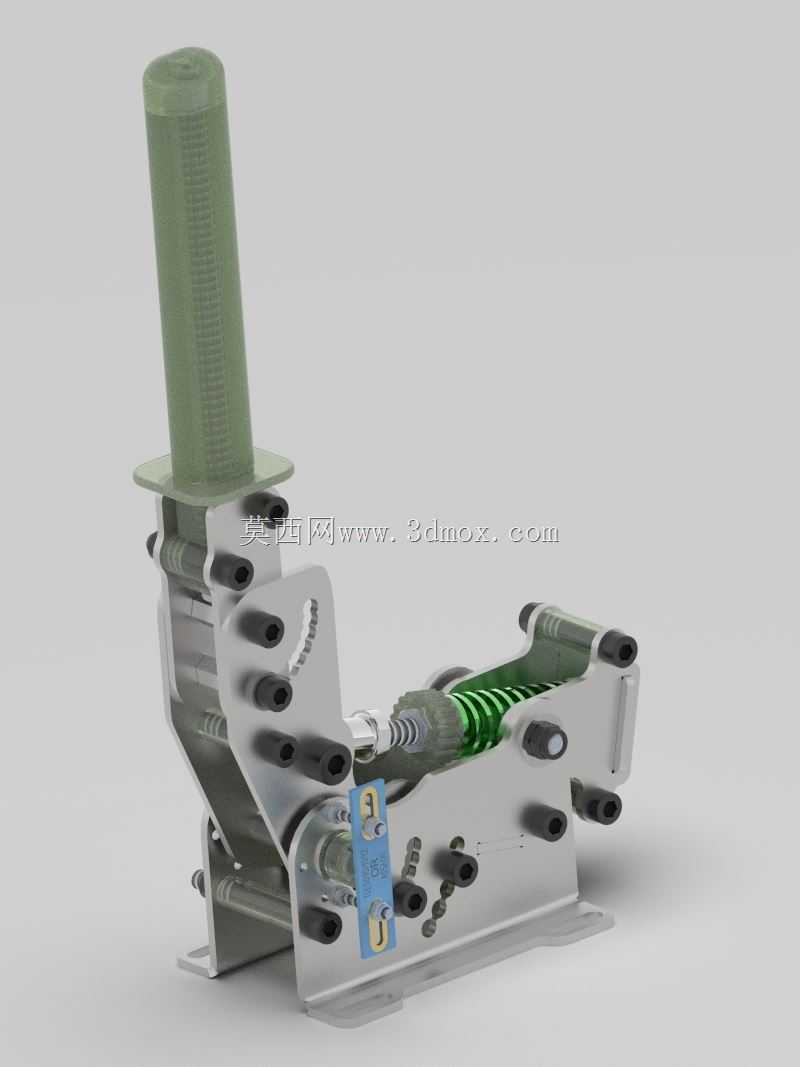

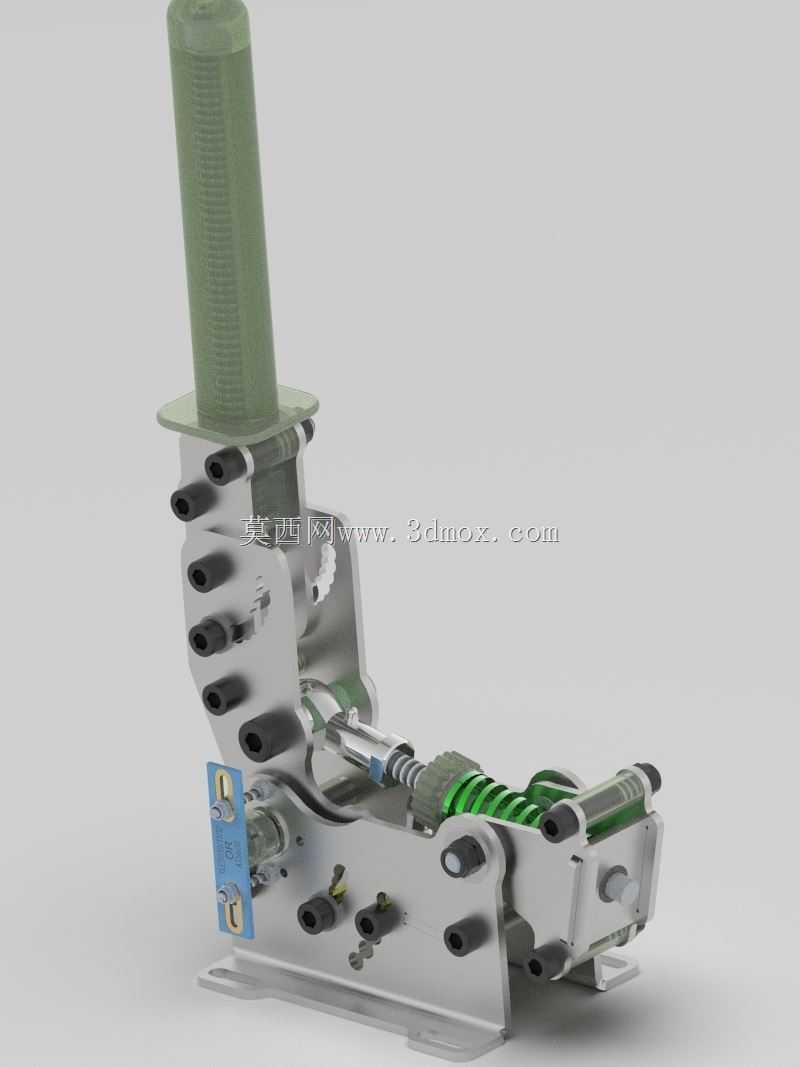

　　这款手制动结构主要面向民用模拟赛车外设改装场景，区别于量产市售的模拟手刹产品，整体采用3mm厚度金属板材经印刷切割工艺加工成型，核心传感单元选用磁阻元件，能够精准捕捉拉杆的行程变化与拉力输入，为模拟驾驶软件提供线性的制动信号输入，还原真实赛车手制动的操作手感与反馈逻辑。从实际使用场景来看，这类结构多用于桌面级模拟驾驶座舱的改装搭建，适配不同规格的模拟赛车支架安装位，不需要额外定制复杂的连接结构，普通爱好者即可完成组装调试。

　　从功能特性层面分析，该结构的核心设计围绕操作手感的还原展开，内部设置了多级阻尼调节结构，通过弹簧预紧力的调整，可以适配不同用户的操作力度偏好，从拉力赛所需的短促硬手感，到漂移场景需要的长行程线性反馈，都能通过调整内部弹簧的压缩量与阻尼块位置实现。磁阻传感的选型相比传统电位器方案，不存在接触式磨损问题，长期高频使用也不会出现信号漂移、行程死区扩大的问题，能够保持长期稳定的信号输出精度，这对于需要频繁操作手刹的漂移、拉力类模拟驾驶场景来说，能够大幅降低后期维护的成本。

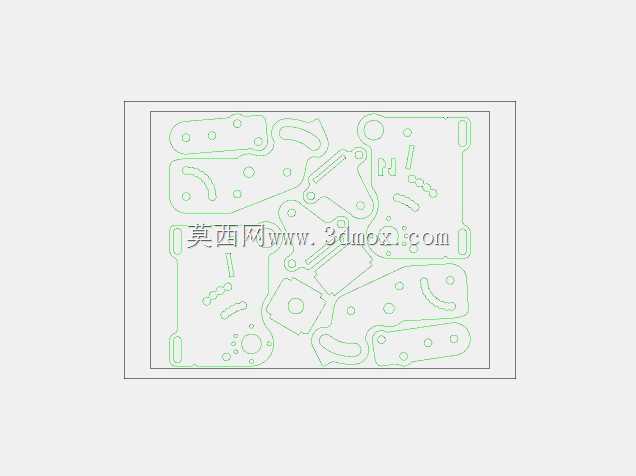

　　设计思路上，整体结构采用模块化拆分设计，所有板材零件均为平面切割成型，不需要复杂的五轴加工或者曲面成型工艺，普通的激光切割或者线切割设备即可完成所有金属零件的加工，大幅降低了DIY制作的门槛。主体安装底座预留了多组标准安装孔位，孔位间距适配市面上主流的铝型材模拟座舱安装规格，同时也预留了通用的螺纹孔，方便用户自行制作转接板固定在桌面或者自制支架上。拉杆部分采用带防滑纹理的握持套，握持直径符合人体工程学设计，长时间操作也不会产生明显的手部疲劳，拉杆的摆动行程经过反复校准，与真实乘用车机械手刹的有效行程比例接近，不会出现行程过短导致的操作精度不足，或者行程过长导致的操作冗余问题。

　　从安装边界与尺寸参数来看，整体结构的底座安装面为平面结构，安装时只需要保证底座固定平面的平面度公差在0.2mm以内，即可避免结构受力后出现卡滞。整体结构的横向宽度控制在120mm以内，纵向安装深度不超过180mm，拉杆拉起后的最大高度距离安装面约220mm，不会占用过多的座舱安装空间，也不会与周边的排挡、方向盘基座等外设产生运动干涉。结构内部的所有转动副均采用耐磨衬套设计，转动间隙控制在0.1mm以内，操作时不会出现明显的旷量，同时衬套可以单独更换，长期使用出现磨损后不需要更换整个主体结构。

　　在实际装配调试过程中，磁阻传感器的安装位置预留了微调余量，用户可以通过调整传感器与感应磁钢的相对位置，校准信号的零点与满量程输出，不需要额外编写复杂的校准程序，配合常规的模拟外设驱动即可完成信号识别。结构的受力路径经过优化，所有受力较大的铰接点均做了翻边加强处理，3mm厚度的板材在承受最大15kg的操作拉力时，不会出现明显的结构变形，保证操作时的结构刚性，避免因为结构形变导致的手感松散、信号滞后问题。整体结构没有采用一体化焊接设计，所有零件均通过标准紧固件连接，方便用户拆解维护、更换阻尼部件或者调整手感参数，也方便后期根据自身需求改装不同长度的拉杆、更换不同阻尼系数的弹簧，实现个性化的手感定制。
