踏板适配霍尔传感安装模块结构设计

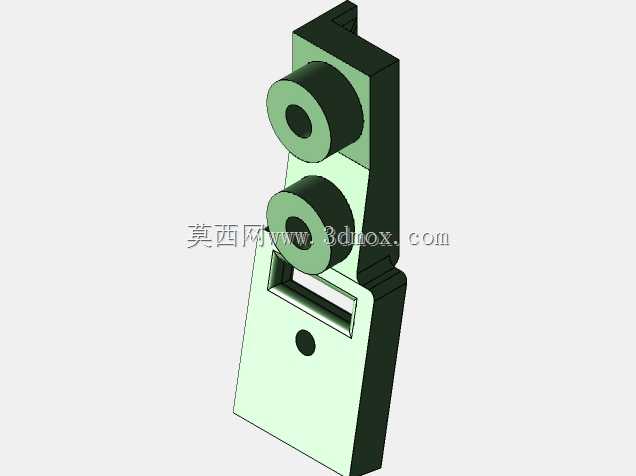

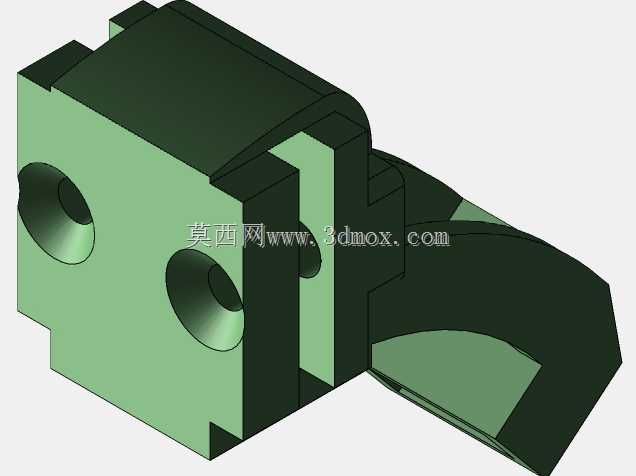

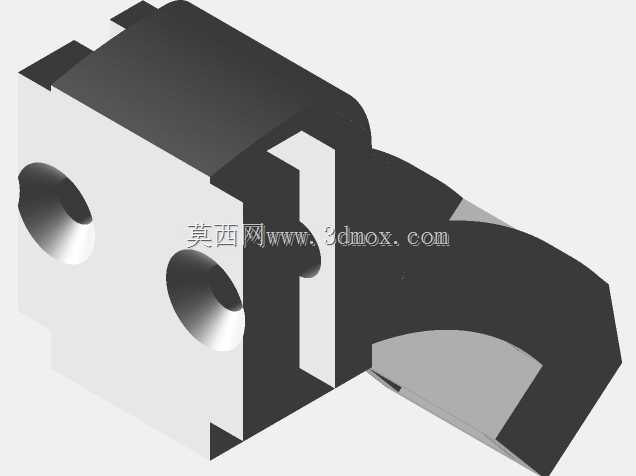

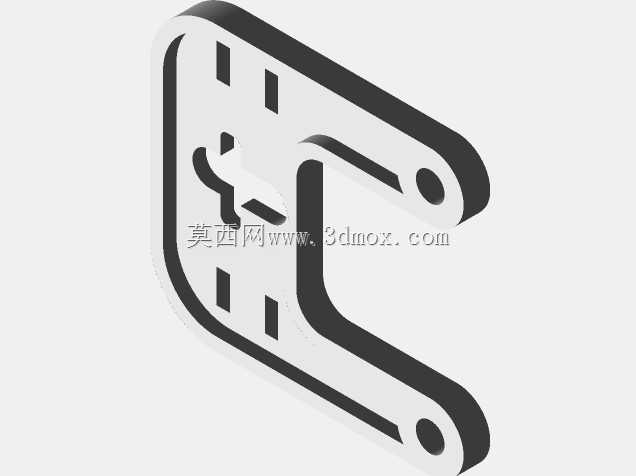

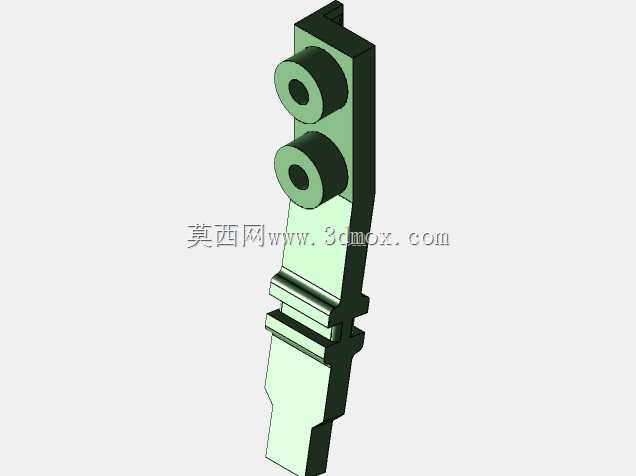

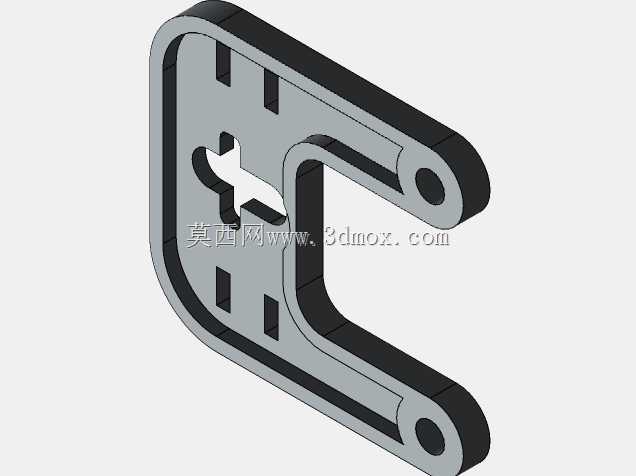

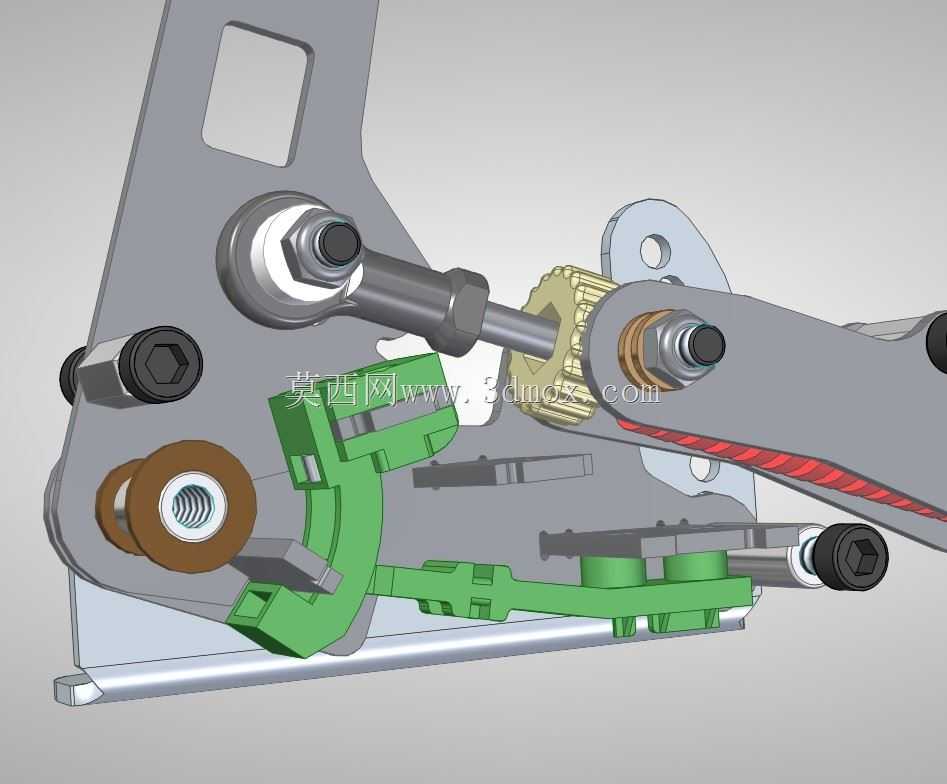

　　这套适配踏板结构的霍尔传感安装组件，主要面向模拟驾驶输入设备、小型动力操纵机构的踏板位置检测场景，可同时适配燃气操纵踏板、离合器踏板的位置信号采集需求，也预留了制动磁体的安装位，能在同一安装基准上完成多组踏板行程的非接触式信号采集，避免传统接触式电位器长期磨损带来的信号漂移、寿命缩短问题。从结构设计逻辑来看，整个模块采用卡扣式安装基座搭配独立磁体固定座的组合形式，绿色塑料材质的基座直接卡接在踏板主支架的预留卡槽内，不需要额外在金属支架上加工复杂的安装孔位，降低了支架的加工难度，也方便后期传感部件的维护更换。安装边界上，模块整体贴合踏板支架的侧面轮廓布置，不会超出踏板原有运动包络范围，不会干涉踏板臂的转动行程，

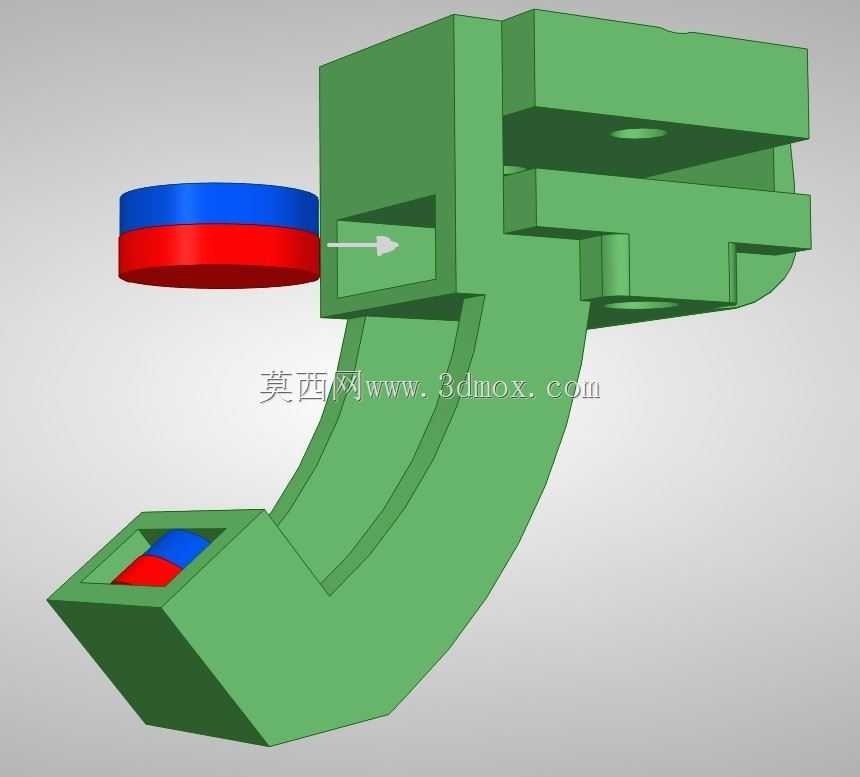

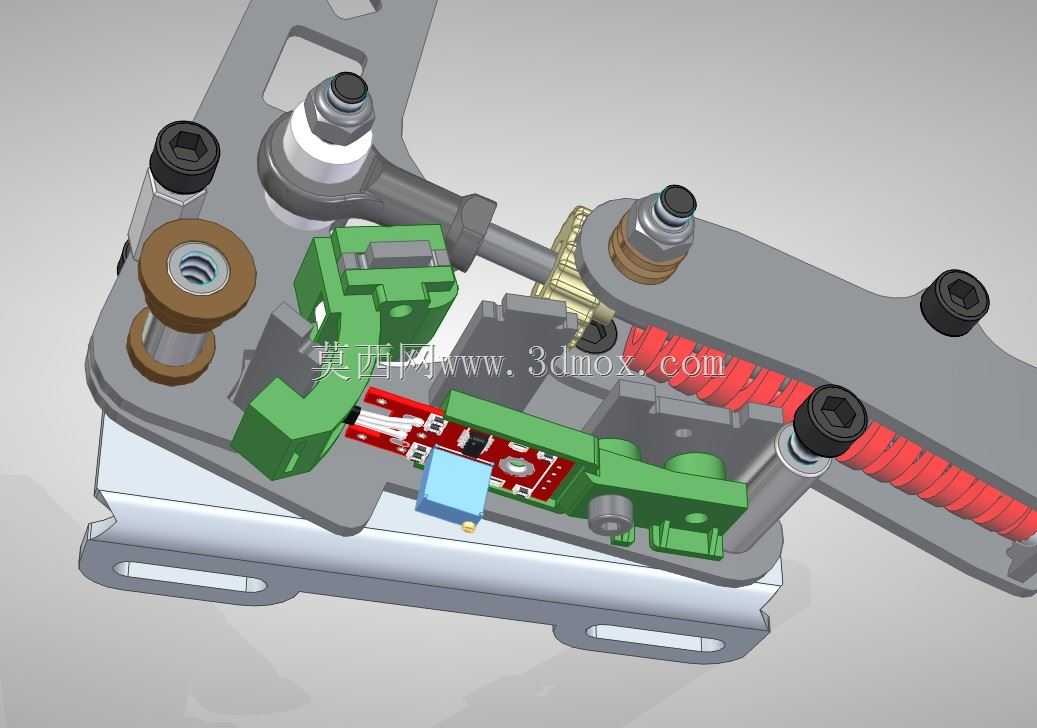

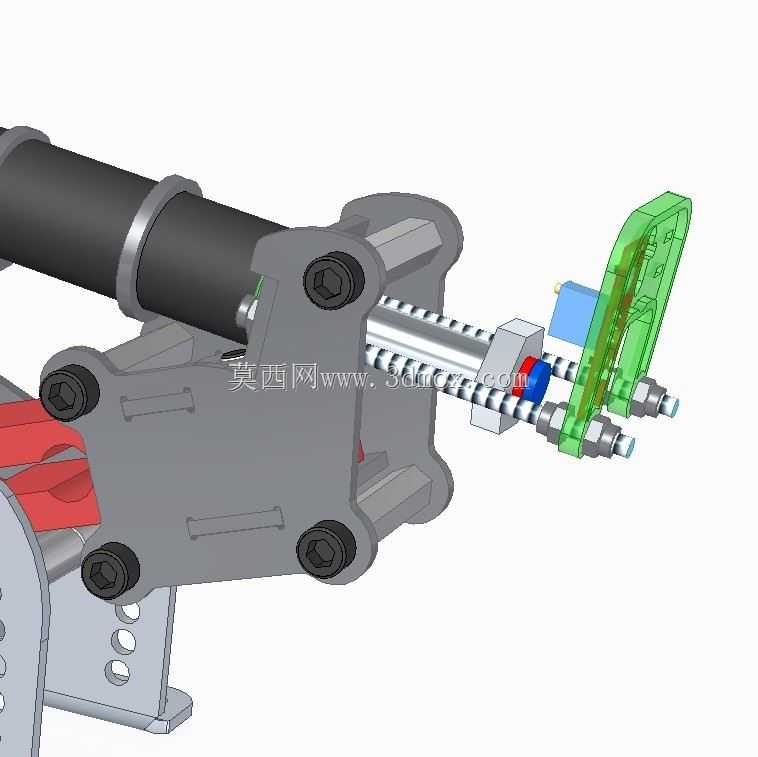

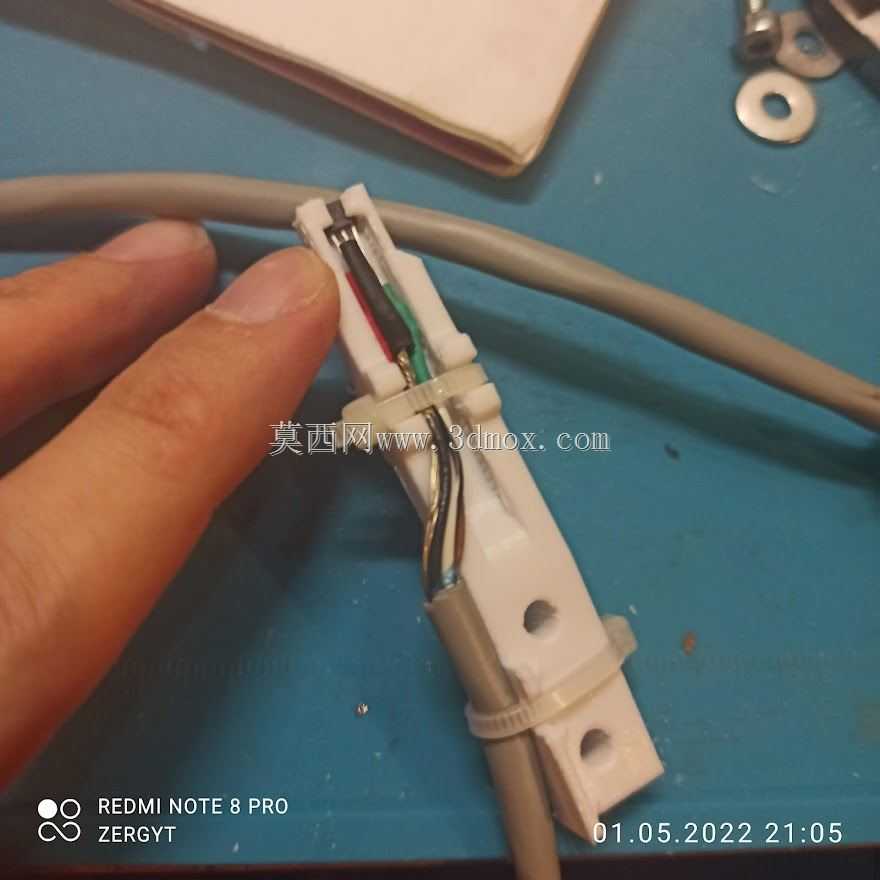

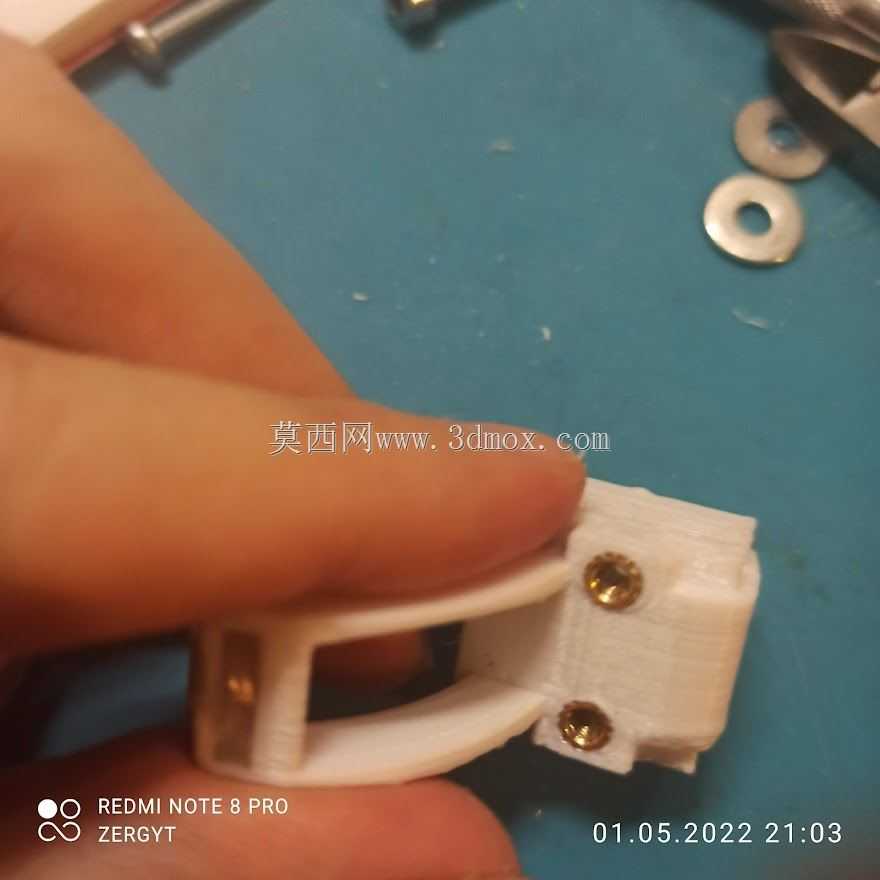

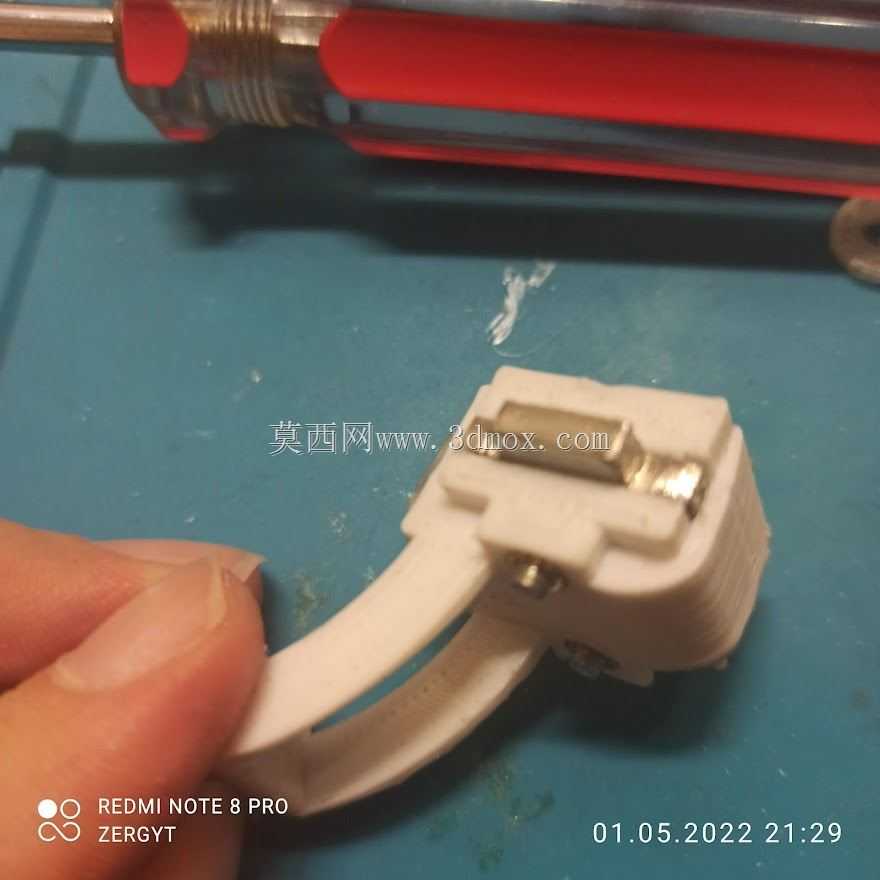

　　适配的制动磁体采用10x4mm规格的标准圆柱磁钢，可搭配ss49e或者ky-024型线性霍尔传感器使用，磁体与霍尔元件的感应间隙控制在1.5-2mm区间，既保证信号输出的线性度，也避免长期振动下磁体与传感器发生擦碰。紧固件选型上全部采用通用标准件，包括M3x12规格的DIN7991内六角螺钉、M4x18规格的DIN912内六角螺栓，搭配M4焊接套筒、M3x5垫圈、M4螺母完成各部件的锁紧固定，所有紧固件的沉头深度都经过匹配计算，锁紧后螺钉头部不会突出安装面，避免剐蹭周边运动部件。实际装配时，先将霍尔传感器焊接在小型PCB板上卡入基座的传感卡槽，再将磁体压入踏板臂对应的固定座内，转动踏板臂即可通过磁体磁场变化输出连续的位置电压信号，

　　整套结构的安装公差容错率较高，即使支架存在小幅焊接变形，也可以通过基座上的腰型调节槽微调传感器位置，保证全行程内的信号输出稳定。考虑到踏板操作时存在持续的振动工况，基座的卡扣结构设计了反向倒钩，卡入支架后能承受至少50N的拉脱力，不会在长期踩踏振动中出现松脱移位，磁体固定座也设计了周向防滑筋，压入后不会随踏板转动出现磁体角度偏转，保证信号输出的一致性。
