模拟赛车三踏板金属结构设计方案

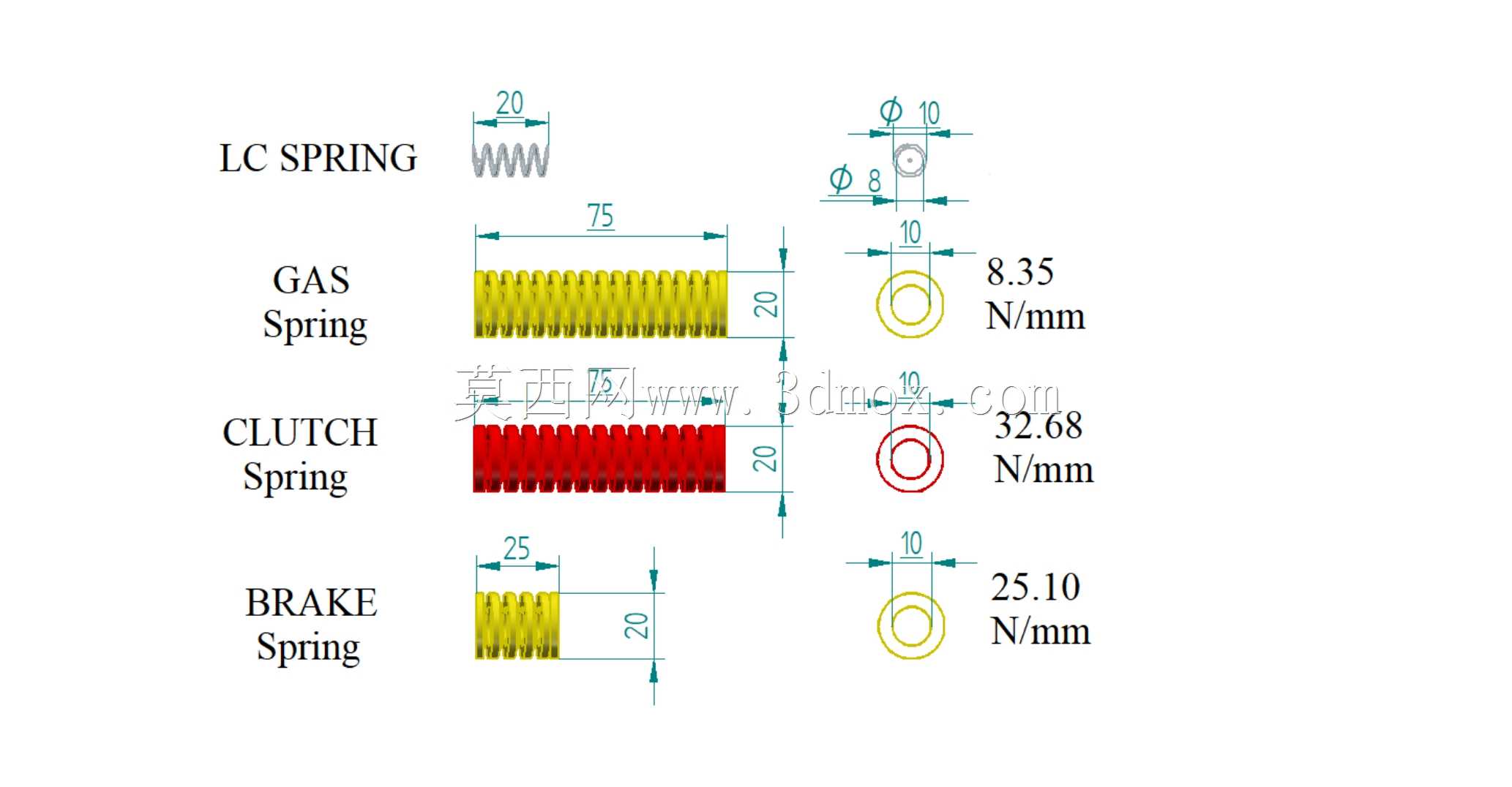

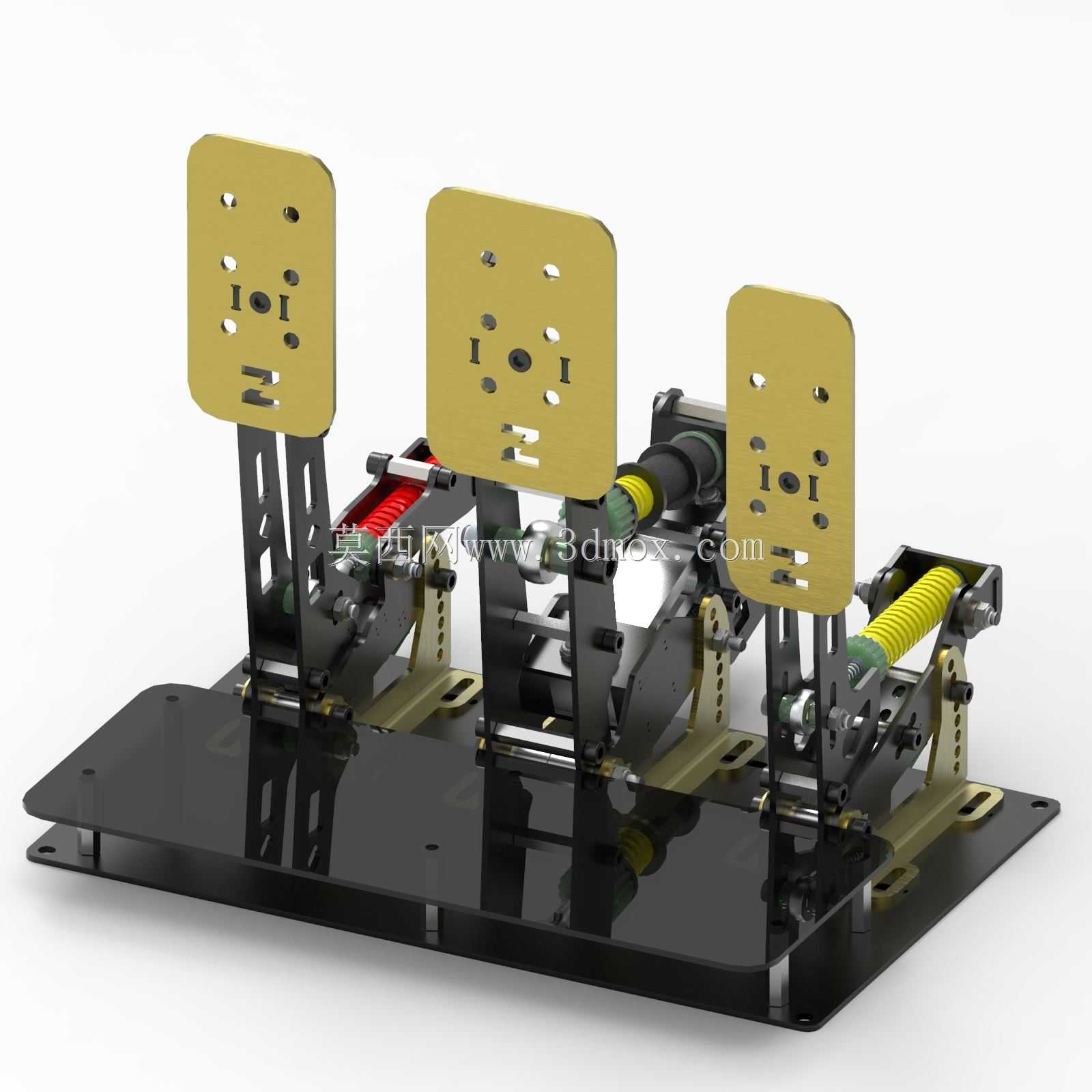

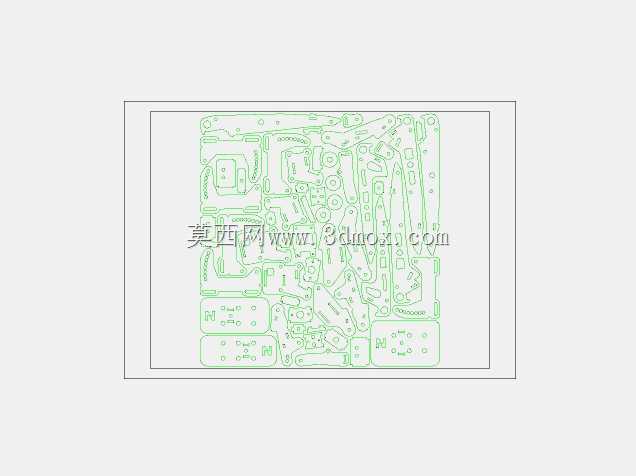

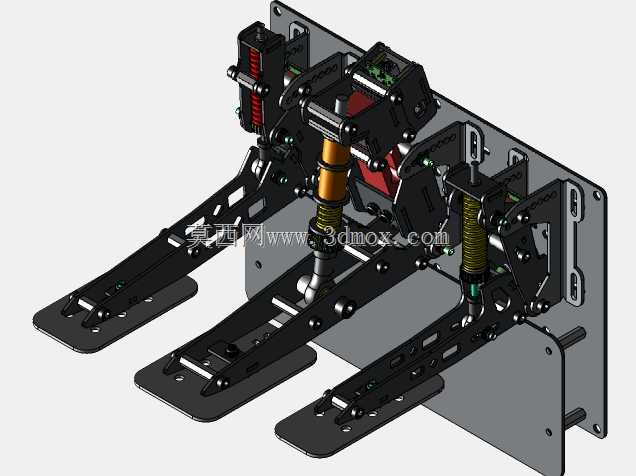

　　这套三踏板结构主要面向模拟赛车外设领域，适配各类直驱、皮带传动的模拟赛车方向盘套装，可安装在铝型材模拟座舱、桌面支架或者定制化赛车模拟 rig 上，为玩家提供接近真实赛车的踏板脚感反馈，区别于普通塑料踏板的松散质感，整套结构采用金属板材作为主体承载件，踏板臂、安装底座均采用3毫米厚度金属板材经激光切割成型，兼顾结构刚性与加工便捷性，小批量制作时无需开模，仅需激光下料后做简单的折弯、攻丝工序即可完成零件加工，适合DIY玩家或者小型外设厂商做定制化生产。从实际使用场景来看，三个踏板从左到右分别对应离合器、刹车、油门功能，每个踏板的行程、阻尼反馈都做了独立的结构设计，最左侧离合器踏板采用线性弹簧提供回弹力，踏板行程较长，脚感偏轻柔，

　　匹配真实赛车离合器的结合点反馈，中间刹车踏板采用大刚度弹簧配合阻尼结构，能够提供较大的踩踏阻力，模拟真实赛车刹车泵的硬脚感，玩家可以通过调整弹簧预压、更换不同刚度的弹簧来适配自己的踩踏习惯，最右侧油门踏板采用中等刚度弹簧，行程适中，回位迅速，能够精准控制油门开度。结构设计上，整套踏板采用一体化底板作为安装基准，底板上预留了多组安装孔位，既可以通过螺栓直接固定在铝型材座舱的安装面上，也可以适配市面上主流的第三方踏板支架，底板边缘做了折弯翻边处理，提升整体的抗扭刚性，避免大力踩踏刹车时底板出现形变影响脚感。每个踏板单元都采用独立的铰接结构，铰接点采用耐磨衬套，减少长期使用后的旷量，踏板面采用带镂空的金属板材，表面预留了防滑纹理安装位，

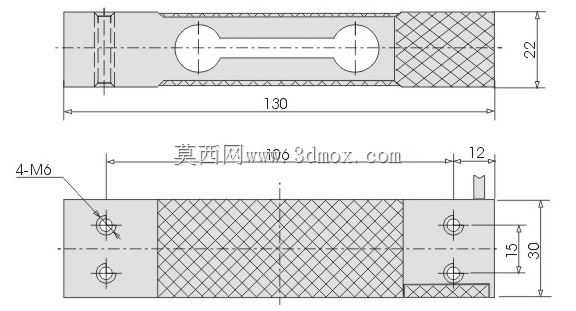

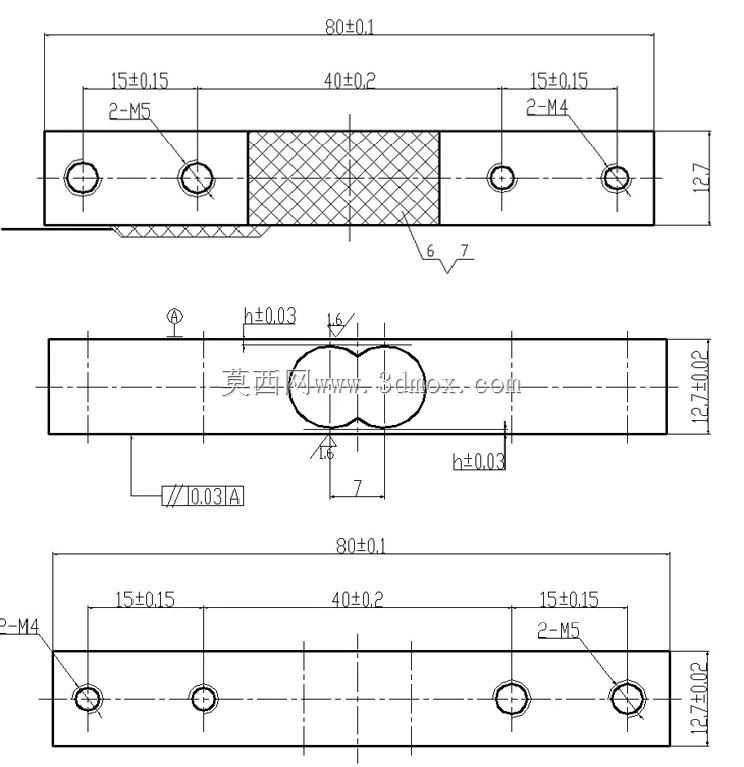

　　用户可以自行粘贴橡胶防滑垫或者更换不同尺寸的踏板面，适配不同鞋码、不同踩踏习惯的用户。踏板的力反馈调节结构采用外露式设计，用户不需要拆解整个踏板结构，就可以通过调整弹簧固定座的位置来改变预紧力，也可以快速更换不同线径的弹簧来调整阻尼特性，部分安装位还预留了传感器安装空间，既可以安装传统的电位器作为行程检测元件，也可以适配霍尔传感器、压力传感器来实现更高精度的行程、压力信号采集，满足高端模拟玩家对信号精度的要求。从安装边界来看，整套踏板的底板长度控制在400毫米以内，宽度在300毫米左右，整体高度不超过180毫米，安装时不需要占用过多的座舱空间，踏板的踩踏行程最大可以达到100毫米，踏板面的初始高度、

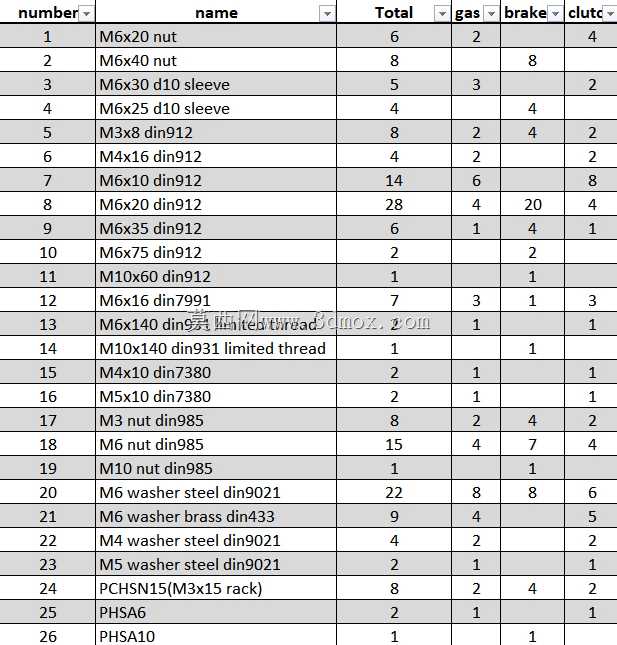

　　前后位置都可以通过调整安装支架的固定位置来改变，适配不同坐姿的驾驶需求，不管是方程式坐姿的低位置踏板安装，还是GT赛车坐姿的高位置踏板安装，都可以通过调整安装角度来匹配。结构受力层面，每个踏板臂都做了加强筋设计，在铰接点、踏板面安装位、弹簧连接点这些应力集中的位置，都通过折弯或者增加补强片的方式提升结构强度，能够承受最大100公斤的瞬时踩踏力，满足玩家急刹车时的大力踩踏需求，长期使用不会出现踏板臂变形、铰接点松旷的问题。整套结构的零件通用性较强，大部分紧固件都采用标准件，用户在维护或者改装时，可以很方便地采购到替换零件，不需要定制特殊规格的五金件，各个踏板单元采用模块化设计，用户可以根据自己的需求单独拆卸某一个踏板进行维护或者改装，不需要拆解整个踏板组，比如单独更换刹车的阻尼结构，或者调整离合器的结合点行程，都可以在不影响其他两个踏板的情况下完成。在实际的模拟赛车使用场景中，这套踏板的脚感线性度表现较好，从踏板初段到末段的阻尼变化均匀，不会出现初段过软末段突然变硬的突兀感，能够让玩家精准控制刹车力度、油门开度，在圈速竞技中能够提供更稳定的操作反馈，相比市面上的入门级塑料踏板，金属结构的谐振频率更低，踩踏时不会产生多余的震动异响，整体的操作质感更接近真实赛车的踏板反馈。
