适配踏板v2的霍尔传感安装结构设计

　　这套霍尔传感安装结构，核心是为踏板类操控部件提供非接触式的位置信号采集方案，目前在模拟驾驶设备、小型工程车辆操控踏板、特种作业设备的脚踏操控单元中都有明确的适配场景。不同于传统接触式电位器的磨损问题，霍尔传感方案通过磁场变化识别踏板转角，没有物理接触的摩擦损耗，长期使用下信号漂移量远低于接触式方案，能大幅降低操控部件的后期维护频次。

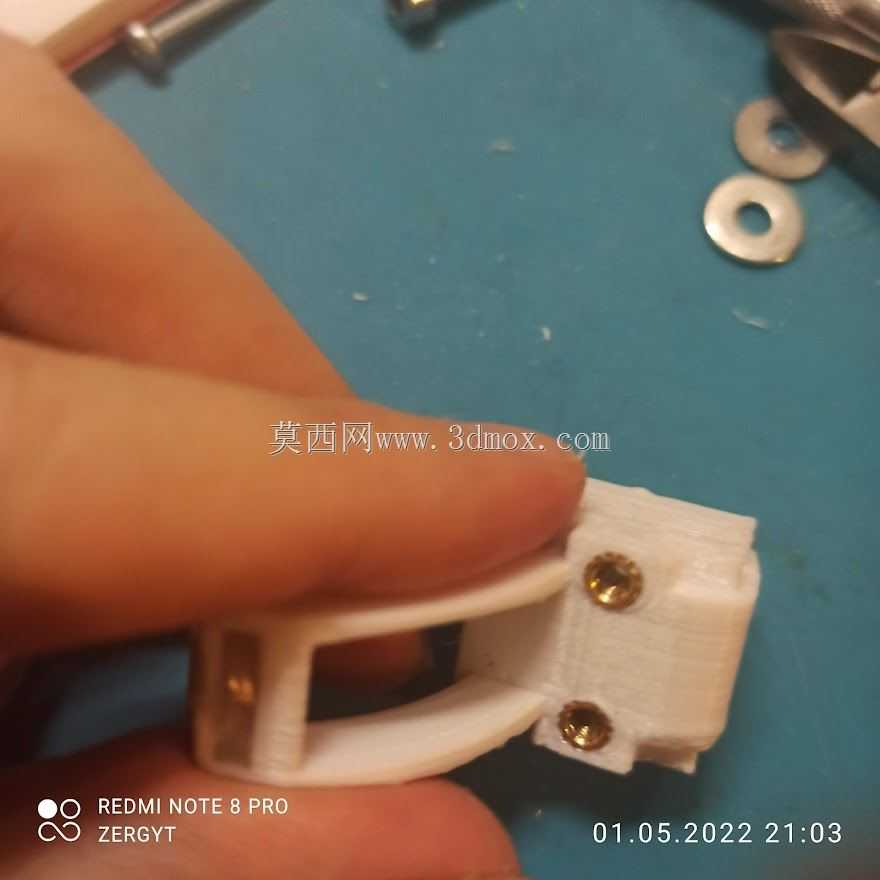

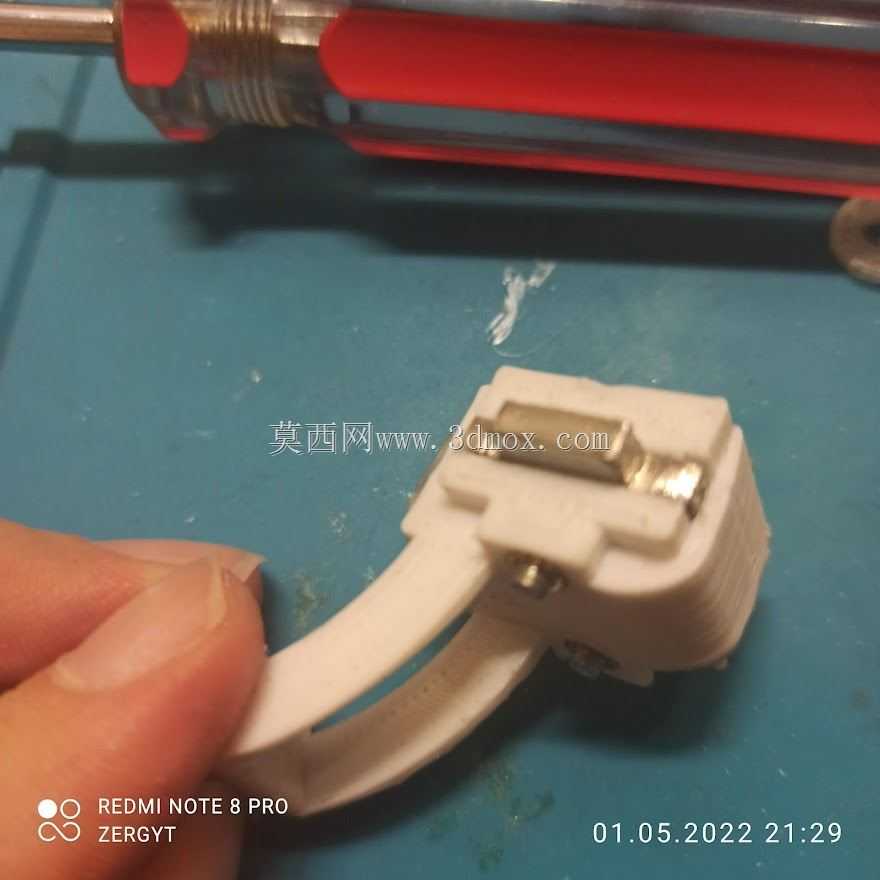

　　从实际安装适配来看，这套结构可以直接匹配油门、离合器两类踏板的安装位，不需要对原有踏板的主体钣金结构做额外的切削改造，安装时只需要对应预留的孔位完成紧固件装配即可。结构上预留了4块10x4mm规格磁铁的安装卡槽，卡槽的限位尺寸做了0.2mm的公差余量，既可以保证磁铁装入后不会在踏板往复动作中出现松脱移位，也不会因为过盈量太大导致装配时磁铁出现碎裂。紧固件全部采用通用标准件，包含M3x12规格的内六角圆柱头螺钉、DIN7991M4规格的沉头螺钉、M8规格的焊接套筒，配套的m3x5平垫圈、M4螺母也都是市面通用的标准五金件，后期替换不需要单独定制非标件，维修换件的采购成本很低。

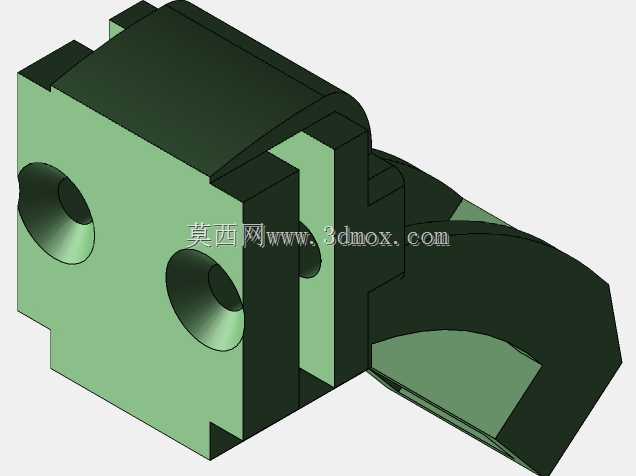

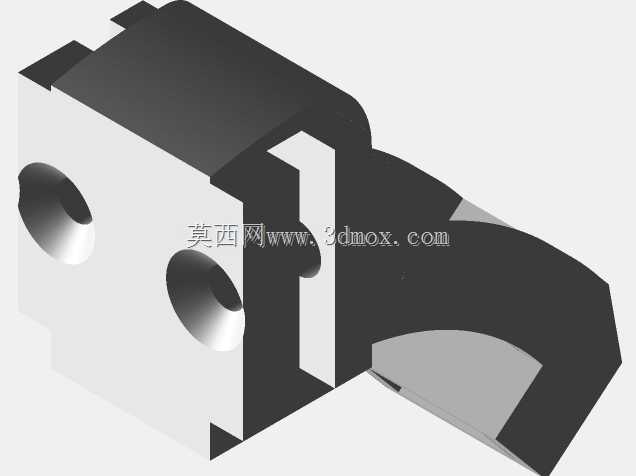

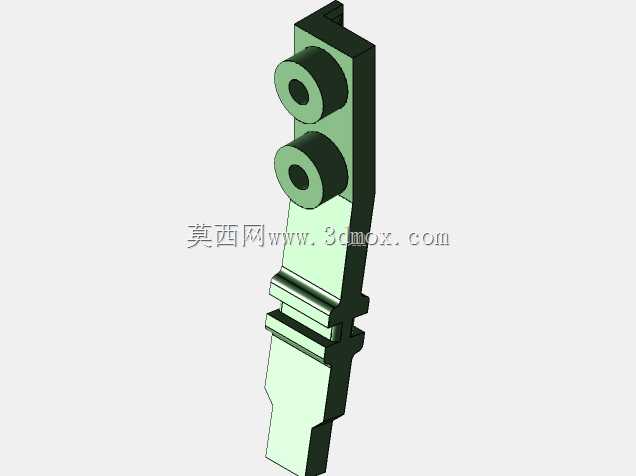

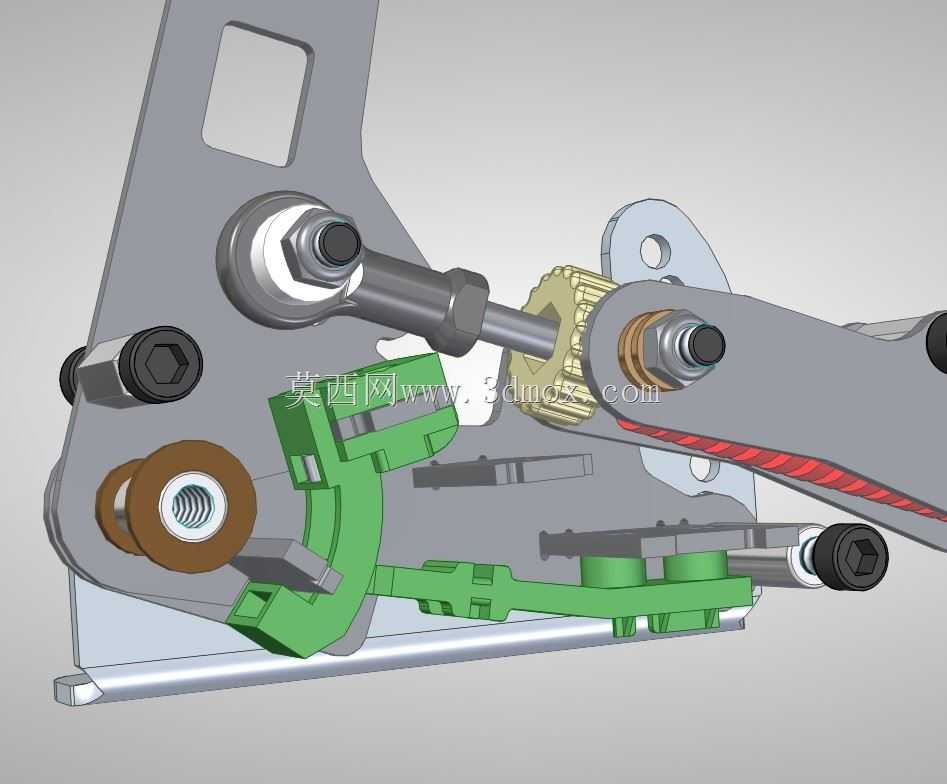

　　设计思路上，这套结构把霍尔传感的电路板固定座和踏板的联动摆臂做了分体式设计，绿色的塑料固定座通过卡扣和螺钉双重固定在踏板的基座钣金上，不会随踏板动作产生位移，而带磁铁的联动环则通过轴套结构固定在踏板的转动轴上，随踏板踩踏动作同步转动，转动过程中磁铁和霍尔元件之间的气隙始终保持在1.5mm的稳定区间，不会因为踏板的旷量出现气隙波动导致的信号跳变。轴套位置特意做了聚甲醛材质的衬套结构，避免金属轴和塑料联动环直接摩擦产生磨屑，磨屑一旦吸附在磁铁表面会改变磁场分布，长期使用会影响信号精度，衬套的自润滑特性也能让踏板的转动手感保持一致，不会出现卡滞、生涩的问题。

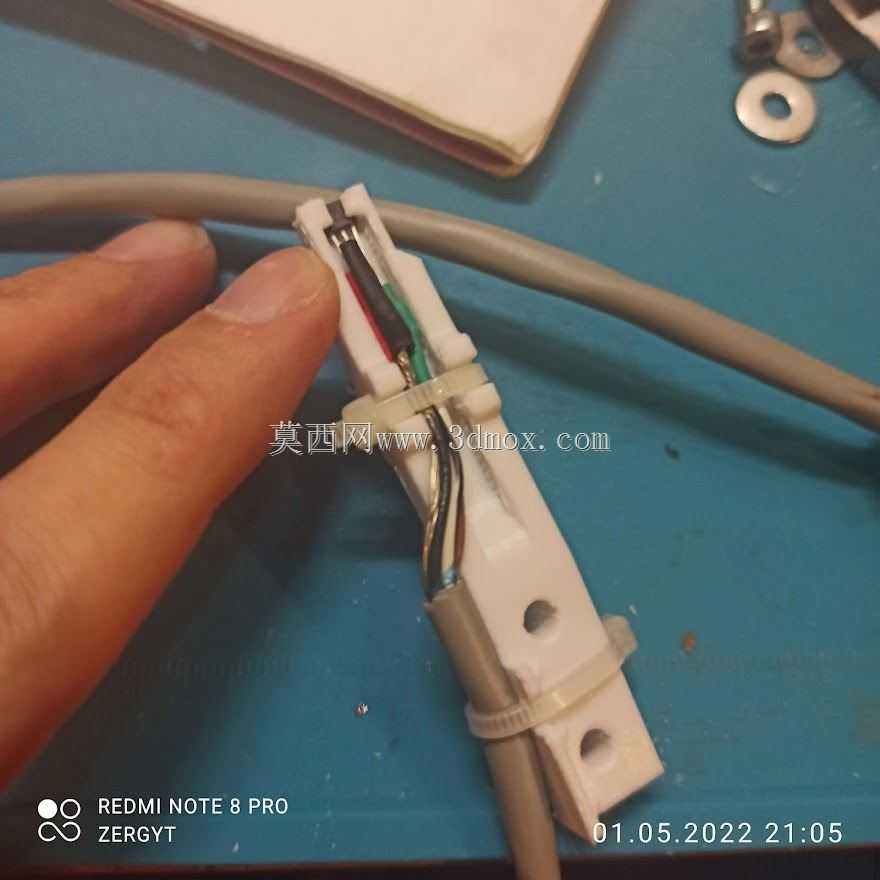

　　安装边界方面，整个霍尔模块突出踏板基座的最大厚度只有12mm，不会超出原有踏板的外轮廓边界，在多踏板并排布置的场景下，比如模拟赛车的三踏板组、工程车辆的离合-刹车-油门并排安装结构中，不会和相邻踏板的运动路径产生干涉。转动角度的适配范围覆盖0到30度的踏板常规行程，对应霍尔信号的输出可以匹配绝大多数主控板的信号采集范围，不需要额外做信号放大或者分压处理。结构上的走线槽也做了隐藏式设计，霍尔板的连接线可以顺着踏板基座的钣金边缘走线，通过线卡固定后不会暴露在踏板的运动路径上，避免长期踩踏动作磨破线材导致信号中断。

　　从实际使用的可靠性角度出发，这套结构的磁铁安装位做了全包覆的塑料挡边，即使设备在运输或者使用过程中受到外力冲击，磁铁也不会从卡槽中脱出。固定座的加强筋沿着受力方向布置，在踏板频繁往复动作产生的振动环境下，不会出现固定座断裂、霍尔板移位的问题。和原有踏板v2版本的结构匹配度很高，不需要修改原有踏板的转轴尺寸、安装孔位，直接作为升级配件替换原有接触式电位器组件即可，升级过程不需要复杂的工装，普通操作人员用常规内六角扳手就能完成装配。
