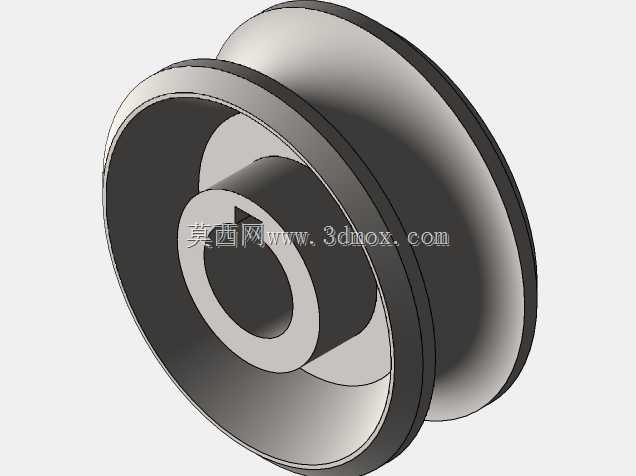

带键槽V型槽导向滑轮结构设计

该V型槽导向滑轮是工业传动、物料输送、导向限位场景中常用的基础机械零件，广泛应用于轻型输送线、索道导向机构、门窗滑动系统、起重吊具导向、线缆敷设导向等多个工业与民用场景，核心作用是通过轮体的V型槽面约束配套绳索、圆轨、钢丝的运动轨迹，将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力损耗，同时避免传动件出现跑偏、脱轨、过度磨损等问题，保障整套运动机构运行的平稳性与可靠性。

从功能特性来看，这款滑轮采用单V型槽的轮缘设计，槽面做了适配对应直径圆轨或绳索的弧度过渡，既可以保证与配套传动件的接触面积足够均匀，避免局部应力集中造成轮槽过早磨损，也能在运行过程中自动对中，抵消小幅的安装偏差带来的侧向力。轮体中心设计有带键槽的安装轴孔，键槽结构可以实现轮体与传动轴的周向固定，传递稳定的扭矩，避免轮体在负载转动过程中与轴发生相对打滑，保障传动效率。轮毂部分做了加厚的凸台设计，既提升了轴孔位置的结构强度，也为轴承安装、轴肩定位预留了足够的安装空间，轮辐采用等厚的圆盘式结构，在保证整体结构刚性的前提下尽可能降低轮体自重，减少转动惯量，让滑轮启动、换向的动作更加灵敏，不会因为自重过大带来额外的动力损耗。

设计思路上，这款滑轮优先考虑了通用场景的适配性，轮缘的V型槽角度采用行业通用的标准角度，能够适配市面上多数同规格的圆钢导轨、镀锌钢丝绳、尼龙牵引绳，无需单独定制配套传动件。整体结构采用对称式设计，轮体的重心完全落在中心轴的轴线上，高速转动时不会出现偏心抖动的问题，有效降低运行过程中的噪音与振动。尺寸设计上，轮体外径适配常规轻型输送的负载要求，轴孔直径与键槽尺寸符合对应轴径的安装标准，安装时可以直接套入配套的传动轴，通过平键完成周向固定，轴向可通过轴用挡圈或者轴肩完成限位，不需要额外加工定制连接结构，安装边界清晰，既可以单独安装在固定支架上作为定滑轮改变力的传递方向，也可以成对安装在移动小车上作为行走轮沿圆轨运动，适配多种安装场景的需求。轮体的壁厚经过受力校核，在承受额定径向负载时不会出现轮缘变形、槽面塌陷的问题，长期运行的磨损量控制在合理范围内，能够有效延长零件的更换周期，降低设备的日常维护成本。
