双层带肋铰接式连接固定支架结构

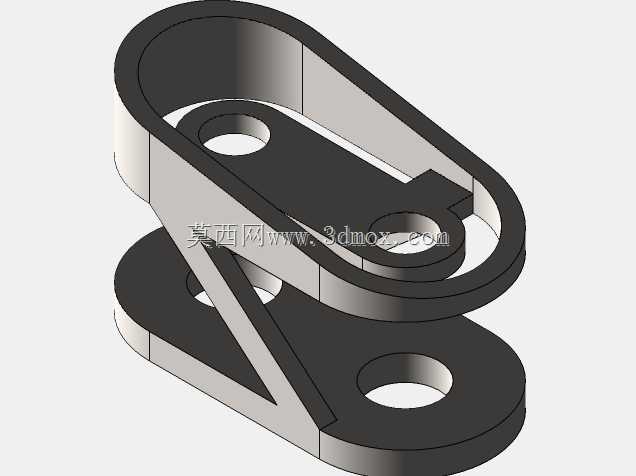

该连接固定支架属于工业装配领域常用的铰接类承重连接件，主要应用在需要实现小角度相对转动、同时承载双向拉压载荷的设备连接场景中，常见于轻工输送线的张紧调节机构、小型自动化设备的连杆传动节点、户外设施的可调角度安装支座等位置，能够在连接两个独立构件的同时，预留一定的转动自由度，避免刚性连接在设备运行振动、构件形变过程中产生的应力集中问题，大幅提升连接结构的疲劳寿命。从功能特性来看，该支架采用上下双层板搭配斜向加强肋的整体式结构设计，上层为长圆形闭环框体结构，框体上设置两处同轴铰接孔位，可配合销轴实现与配套活动构件的铰接连接，长圆形的框体设计既预留了铰接构件的转动避让空间，又能通过框体侧壁对铰接构件的转动角度形成机械限位，防止转动超程造成结构损坏；下层为平直安装底板，底板上设置两处安装通孔，可通过螺栓将整个支架固定在设备基座或安装面上，底板与上层框体之间设置的三角形斜向加强肋，沿载荷传递方向布置，能够在不额外增加整体壁厚的前提下，大幅提升支架的抗扭、抗弯截面模量，避免支架在承受偏载时出现上下层连接部位断裂的问题。从设计思路来看，该支架采用等强度设计理念，所有孔位边缘均做了倒角过渡处理，消除了机加工过程中产生的应力集中源，上下层结构的壁厚保持一致，既适配常规的钣金折弯、铣削加工或者压铸成型工艺，又能保证各个部位的承载能力均匀匹配，不会出现局部强度冗余或者薄弱的问题；铰接孔与安装孔的位置精度经过公差匹配设计，既能够保证销轴、螺栓的顺利装配，又能避免间隙过大造成的连接松动问题。从安装边界来看，该支架整体轮廓紧凑，上层长圆形框体的长轴方向与下层底板的长度方向保持一致，安装时仅需要在基座上预留与下层底板尺寸匹配的平面，按照底板孔位的间距加工对应的螺纹孔或者穿栓孔即可完成固定，铰接端的转动空间仅需要覆盖上层框体的内部空腔范围，不需要额外预留过多的避让空间，能够适配安装空间局促的紧凑型设备装配需求，在实际使用中可根据承载需求选择对应的金属材质，常规载荷场景下采用普通碳钢做表面发黑或者镀锌处理即可满足防锈、强度要求，有轻量化需求的场景也可采用铝合金材质加工，在保证结构强度的同时降低整体重量。
