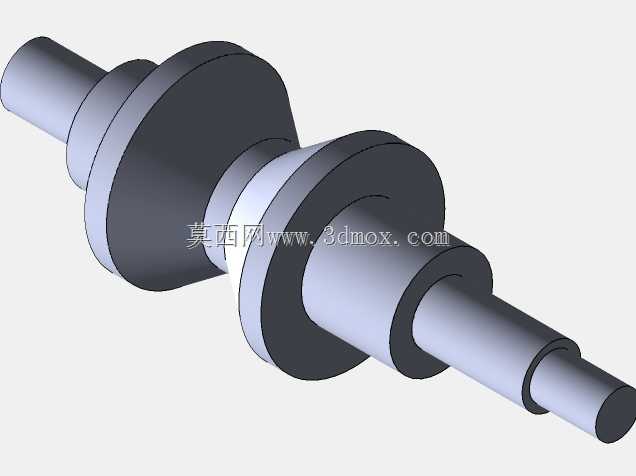

偏心阶梯式传动曲轴结构设计

该轴类零件为动力传动系统中的核心偏心曲轴构件，主要应用于小型往复式动力设备、高压柱塞泵、微型压缩机以及小型内燃机的动力转换单元中，承担着将旋转动力转化为往复直线动力，或是将往复驱动力转化为旋转扭矩输出的核心功能，是动力转换环节中不可或缺的关键受力零件。从实际应用场景来看，这类曲轴常搭载在小型家用空压机、园林机械动力头、高压清洗泵组以及便携发电机组内，工作过程中需要持续承受交变弯曲载荷与扭转载荷的复合作用，因此整体结构设计围绕受力均匀性、运转平稳性以及装配适配性展开。从产品功能特性来看，该曲轴采用多段阶梯式轴径设计，两端的细轴段为装配支撑轴颈，用于匹配安装滚动轴承，实现整轴在设备腔体内部的旋转支撑，保证运转过程中的同轴度基准；中间的多组偏心圆盘结构为曲柄配重与连杆安装位，偏心段的偏心距经过精准核算，能够匹配对应规格连杆的往复行程要求，同时偏心圆盘自身的配重结构可以抵消连杆往复运动产生的惯性力，降低设备运转过程中的振动与噪音，提升整机运行的平顺性。在设计思路上，该曲轴采用同轴阶梯+偏心轮整合的结构形式，摒弃了传统分体式曲柄销的拼接结构，采用整体式成型设计，大幅提升了零件整体的结构强度，避免拼接位置在交变载荷下出现松动、断裂的风险；各轴段之间采用圆角过渡设计，有效降低应力集中系数，提升零件的疲劳寿命；轴颈表面预留有轴承装配的公差配合余量，能够满足压装或热装轴承的装配精度要求，偏心轮的侧面与连杆接触面设计有足够的接触宽度，保证连杆运转过程中不会出现轴向窜动。从外形尺寸与安装边界来看，该曲轴整体为长轴类对称布局，两端支撑轴颈的直径尺寸统一，能够适配常规标准系列的深沟球轴承安装，整轴的最大外缘由偏心圆盘的外圆决定，安装时需要预留对应偏心旋转半径的避让空间，避免运转过程中与设备内腔、周边紧固件发生运动干涉；轴向方向各阶梯轴段的长度尺寸经过匹配设计，装配后可以通过轴用挡圈实现轴向定位，不需要额外设计复杂的定位结构，整体装配流程简便，适配性强，能够直接替换同规格的传统曲轴零件，降低设备的维护更换成本。
