车载集成式安装承载支架结构设计

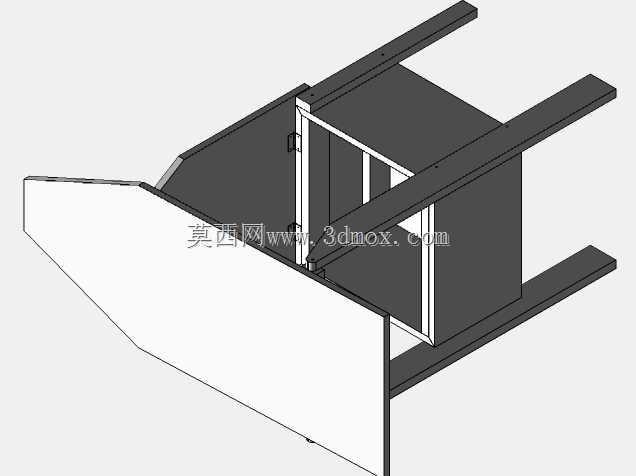

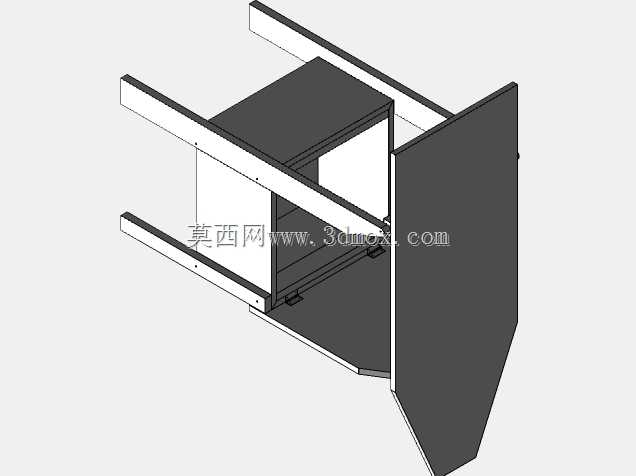

该结构为车载场景专用的集成式承载安装支架，主要应用于特种作业车辆、工程改装车辆的舱内设备集成安装环节，可在车辆行驶过程中为搭载的电控单元、功能模块提供稳定的安装承载基础，同时适配车辆舱体的倾斜安装面，抵消车辆行进过程中产生的振动、冲击载荷，避免搭载设备出现松动、移位甚至脱落的问题。从实际用途来看，该支架可同时承担设备承载、走线导向、舱体连接三重功能，既能够为方形集成设备提供封闭的安装容纳空间，也可通过侧边延伸的支撑型材与车辆舱体内壁的预埋安装点实现刚性连接，底部的斜向收口结构可适配车辆舱内的倾斜底板，无需额外加工过渡连接件即可完成装配，大幅降低现场改装的加工难度与装配工作量。在功能特性设计上，该支架采用框架式承载结构，主体由薄壁钣金件折弯焊接成型，在保证整体结构刚度的前提下尽可能降低自身重量，避免过多增加车辆的整备质量；框架侧边预留的长条安装型材上设置有等间距的安装孔位，可根据搭载设备的实际尺寸灵活调整安装位置，适配不同规格尺寸的功能模块安装需求；框架与设备接触的安装面均做了平面度处理，保证设备安装后贴合紧密，不会出现局部应力集中的问题；底部斜向板件与框架主体采用满焊连接，既可以作为结构加强件提升整体抗扭刚度，也可作为导流面承接舱内可能产生的凝露、滴液，引导液体向指定位置排出，避免积液侵蚀搭载的电子设备。设计思路上，该结构完全围绕车载安装的实际工况展开，首先根据车辆舱内的可用安装空间确定整体外轮廓边界，优先保证支架能够顺利嵌入舱内预留的安装空位，再根据搭载设备的重量、重心位置分布设计承载梁的排布位置，将主要承力梁对应设备的重心投影区域，避免出现悬臂承载的受力状态；安装孔位的排布充分考虑了车载装配的操作空间，所有固定螺栓的操作侧均预留了足够的扳手操作空间，无需特殊工具即可完成设备的装拆作业；结构的所有外露棱边均做了折弯倒钝处理，避免装配过程中划伤操作人员或是损坏设备连接线束。从外形尺寸与安装边界来看，该支架整体为方形框架搭配斜向底板的结构，横向延伸的支撑型材长度超出主体框架部分为安装连接段，可直接搭接到舱体的预埋安装梁上，安装时仅需在型材与预埋梁的对应位置钻孔固定即可完成主体定位；主体框架的内部容纳尺寸匹配常规车载集成电控模块的通用尺寸，设备装入后四周预留有少量间隙方便走线与通风散热；底部斜板的倾斜角度完全匹配车辆舱内底板的倾斜角度，安装到位后斜板可与底板完全贴合，分散支架整体的承载压力，避免局部压强过大导致舱体底板变形。
