单轴牵引式货运拖挂车厢三维设计

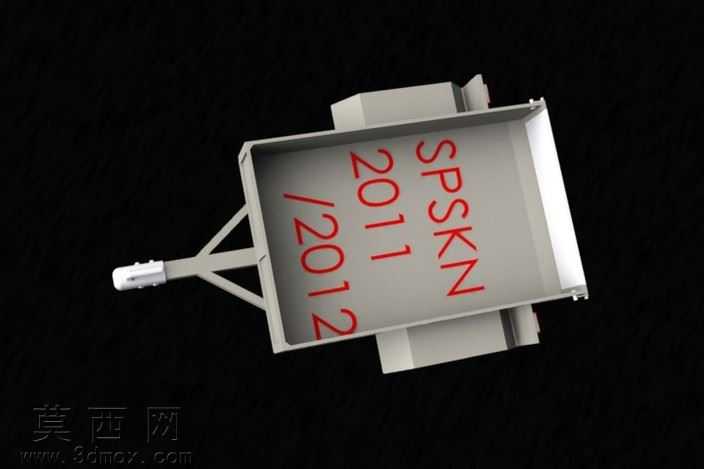

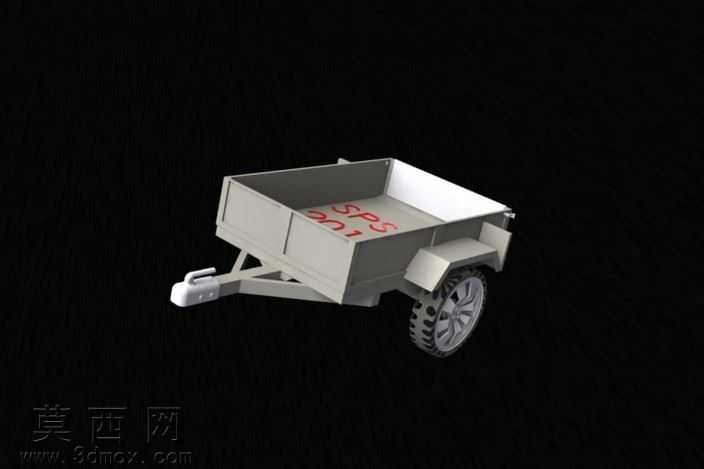

本作品为单轴牵引式货运拖挂车厢的三维设计成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先从牵引连接结构入手，精准还原了前端牵引销与三角牵引架的连接形态，对牵引架的斜向支撑梁、连接座的装配关系做了全尺寸约束，确保牵引结构与主车厢框架的装配精度符合实际载具的受力逻辑。车厢主体采用敞口式货厢结构设计，建模过程中对厢体侧板、底板、前后端板的拼接结构做了细节还原，侧板边缘的加强折边、底板下方的承重横梁排布都按照轻型货运拖车的承载需求做了结构匹配，厢体底部的轮轴安装位、挡泥板安装结构也做了完整预留，能够直观呈现整车的装配逻辑。渲染阶段采用哑光金属材质模拟钢制厢体的表面质感，对厢体表面的标识文字做了贴图映射处理，还原了真实工业产品的标识喷涂效果，黑色背景搭配定向打光的渲染方案，能够清晰突出厢体的轮廓结构与表面细节，避免多余环境元素干扰结构展示。材质设置上区分了牵引架的高强度钢材、厢体的普通冷轧钢板、连接部件的镀锌件质感差异，不同部件的表面粗糙度、反光度参数都做了对应调整，让整体渲染效果更贴近真实拖车的工业质感。设计思路围绕轻型短途货运的使用需求展开，整体结构简洁实用，在保证厢体载货容积的前提下优化了底部承重结构的排布，牵引架的角度设计兼顾了与牵引车辆的连接适配性，单轴轮组的布局也符合轻型拖车的转向与行驶需求，整个模型的结构完整度高，各部件的装配关系清晰，可用于专用车结构教学、拖车产品方案展示、相关零部件的设计参考等场景，能够直观呈现该类拖挂车厢的整体构造与设计逻辑。
