精密蜗轮蜗杆传动副三维结构设计

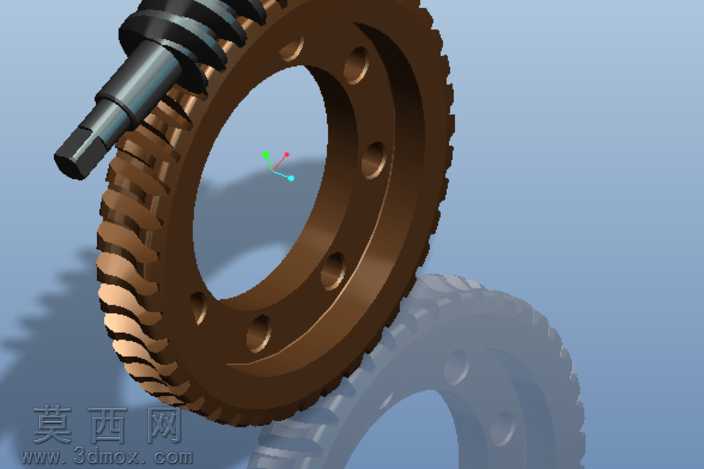

本作品为蜗轮蜗杆传动副三维建模成果，建模过程围绕交错轴传动的核心啮合特性展开，首先依据蜗轮蜗杆的传动比参数完成基础齿形的参数化构建，蜗杆部分采用阿基米德蜗杆的齿廓生成逻辑，通过螺旋扫掠命令完成齿部实体的生成，精准控制蜗杆的导程角、齿顶高系数与顶隙系数，保证齿面螺旋线的连续顺滑，避免建模过程中出现齿面扭曲、断齿等失真问题。蜗轮部分的建模重点在于轮齿的修形处理，为匹配蜗杆的螺旋啮合轨迹，建模时通过布尔运算完成蜗轮齿面的共轭生成，让蜗轮轮齿呈现出适配蜗杆螺旋面的弧形包裹形态，保证两者装配后能够实现多齿同时啮合，提升传动的平稳性与承载能力。材质与渲染环节，针对蜗轮与蜗杆的常用应用场景，为蜗杆赋予调质合金钢材质效果，通过调整金属材质的粗糙度、反射率参数，还原金属零件表面经过精磨加工后的细腻金属光泽，边缘处添加轻微的倒角高光效果，体现机械加工的工艺细节；蜗轮部分采用锡青铜材质表现，调整材质的暖棕金属色调，适当降低材质反射强度，凸显铜合金零件的哑光金属质感，同时在轮齿啮合接触区域做轻微的色泽加深处理，模拟实际装配运行后的接触痕迹，提升模型的真实感。结构设计上，完整还原了蜗轮的轮毂、轮辐、安装孔位结构，蜗轮端面均匀分布的螺栓安装孔严格按照圆周阵列参数生成，孔位的倒角、沉孔结构都做了精细化还原，蜗杆部分的轴端台阶、装配定位轴颈结构也完整呈现，保证模型能够直接用于虚拟装配验证、运动仿真演示。建模过程中严格控制各部分的尺寸公差配合，蜗杆轴颈与安装位的配合尺寸、蜗轮内孔与安装轴的配合尺寸都遵循机械设计标准，齿侧间隙、顶隙的预留也符合传动设计规范，既保证模型外观的写实性，也具备实际工程参考价值，可用于机械原理教学演示、减速机构设计方案展示、传动系统虚拟样机搭建等场景。
