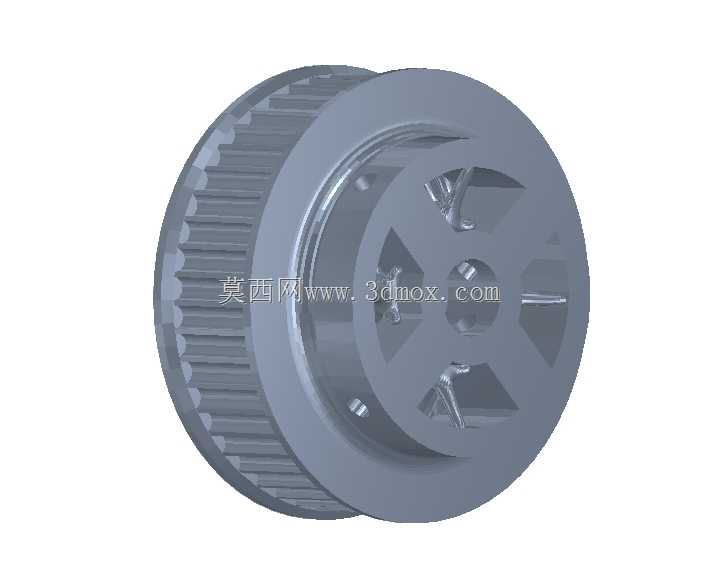

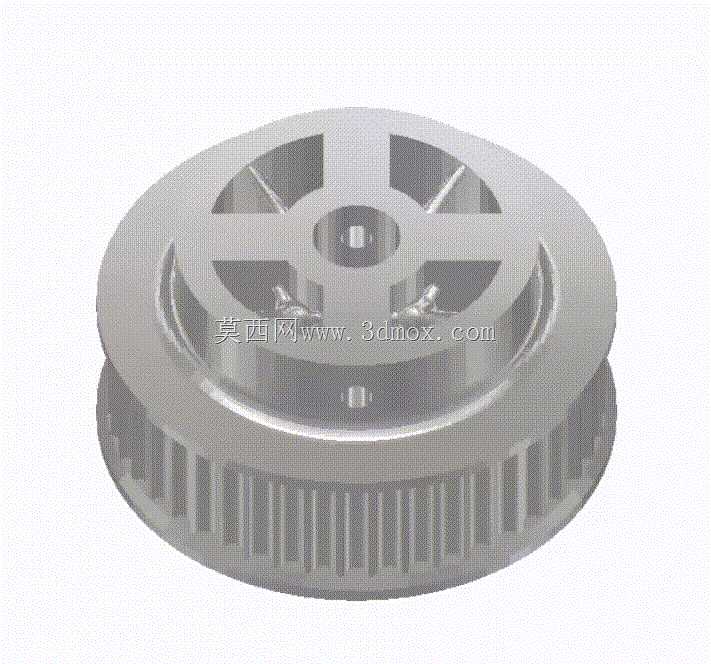

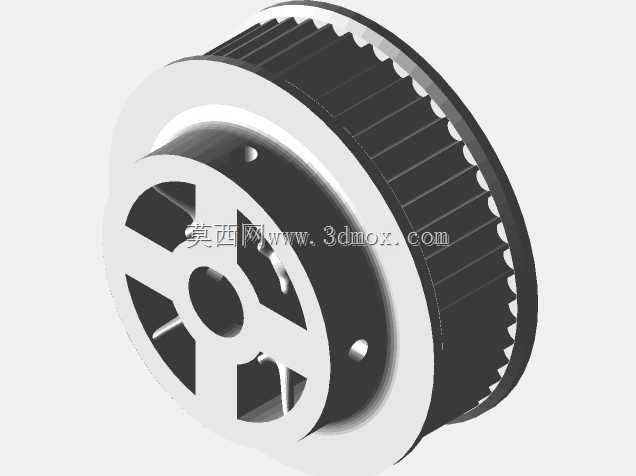

P48-3M-09-1F内格同步传动滑轮结构设计

这款内格滑轮主要应用于轻载同步传动场景，常见于小型自动化输送线、桌面级精密传动机构、轻工包装设备的动力传递环节，也可适配小型纺织机械、电子加工设备的进给传动单元，承担同步带的张紧与动力传导作用，保障传动过程中转速比精准无滑差，避免传动过程中出现丢转、传动滞后的问题，适配3M齿型同步带的啮合传动需求，能够在中低转速的传动工况下保持稳定的动力输出。从功能特性来看，该滑轮采用内格镂空式辐板设计，在保障整体结构强度满足传动载荷要求的前提下，大幅降低了零件自身的转动惯量，减少传动启动阶段的动力损耗，同时镂空结构能够在连续运转过程中提升散热效率，避免长时间带载运转导致的轮体过热形变，延长同步带与轮体的啮合使用寿命。轮体外圈加工有等距分布的同步啮合齿，齿型轮廓经过适配性优化，和对应规格同步带的齿槽能够实现顺畅啮合，减少啮合过程中的冲击与磨损，轮体中心设置有安装定位孔位，周边预留的紧固点位能够实现和传动轴的可靠锁止，避免运转过程中出现轮轴相对滑动的问题。在设计思路上，这款滑轮优先兼顾了轻量化与结构刚性的平衡，摒弃了传统实心辐板滑轮的冗余材料设计，通过轮缘、轮毂与内格加强筋的受力路径优化，让传动过程中的径向载荷与周向扭矩能够通过内格支撑结构均匀传递到轮毂位置，避免局部应力集中导致的轮体开裂问题，轮体的齿面加工精度满足常规传动的啮合公差要求，既控制了加工制造成本，又能够保障传动过程的平稳性，不会出现啮合卡顿、传动噪音过大的问题。从安装边界来看，该滑轮的外径尺寸适配对应规格同步带的包角要求，轮缘宽度和匹配同步带的宽度相契合，安装时需要保障轮体端面和传动轴轴线保持垂直，避免同步带出现偏磨、跑偏的问题，中心安装孔的尺寸适配常规直径的传动转轴，周边的紧固螺丝孔位能够配合紧定螺钉实现轴向与周向的定位，安装过程中不需要额外定制复杂的连接附件，能够直接和标准传动配件进行装配，整体结构紧凑，占用的安装空间较小，适合在布局紧凑的小型传动机构中使用，不需要对原有设备的安装空间进行大幅改造即可完成替换安装。
