小直径筒式模具加热元件结构设计

这款小直径筒式加热元件，主要面向精密模具的局部恒温加热场景设计，在注塑模具流道温控、热压模具型腔补温、小型半导体封装工装加热、3D打印喷头热端加热等对安装空间有严格限制的工况中应用广泛，能够在狭小的安装孔位内提供稳定可控的热输出，保障模具工作区域维持工艺要求的恒定温度，避免因局部温度不足导致的原料流动性差、成型缺陷、粘合不牢等生产问题。

从实际用途来看，该元件属于接触式传导加热部件，工作时将金属筒体部分完全嵌入待加热工件的预制安装孔内，通过筒体金属外壁与安装孔内壁的紧密贴合，将内部电热转换产生的热量以热传导的方式均匀传递给被加热工件，尾部引出的双层绝缘导线用于连接温控回路，可配合热电偶、温度控制器实现闭环温度调节，满足不同工艺段的温度曲线要求。

产品功能特性上，采用金属密封筒体结构，内部填充高导热绝缘氧化镁粉，将电热丝与金属外壳完全隔离，既保证了热量的高效传导，又具备可靠的电气绝缘性能，能够在潮湿、有轻微加工油污的模具工作环境下长期稳定运行；筒体表面做了光滑磨削处理，安装时可顺畅插入对应孔径的安装孔，减少装配间隙带来的热阻损耗，提升热转换效率；引出线位置做了密封固封处理，避免模具工作过程中的水汽、油污渗入元件内部造成短路故障，延长元件的使用寿命。

设计思路上，针对小空间安装的核心需求，将加热核心部件全部集成在细长筒状结构内，在有限的截面空间内合理排布电热丝绕制结构，保证单位长度的发热功率均匀，避免局部过热导致的元件烧毁；同时考虑到模具拆装过程中的拉扯受力，引出线与筒体的连接位置做了抗拉结构强化，避免装配或维护过程中导线被扯断导致元件报废；整体结构无多余外露部件，安装后仅需将导线接入控制回路即可投入使用，无需额外的固定附件，适配快速拆装的模具维护需求。

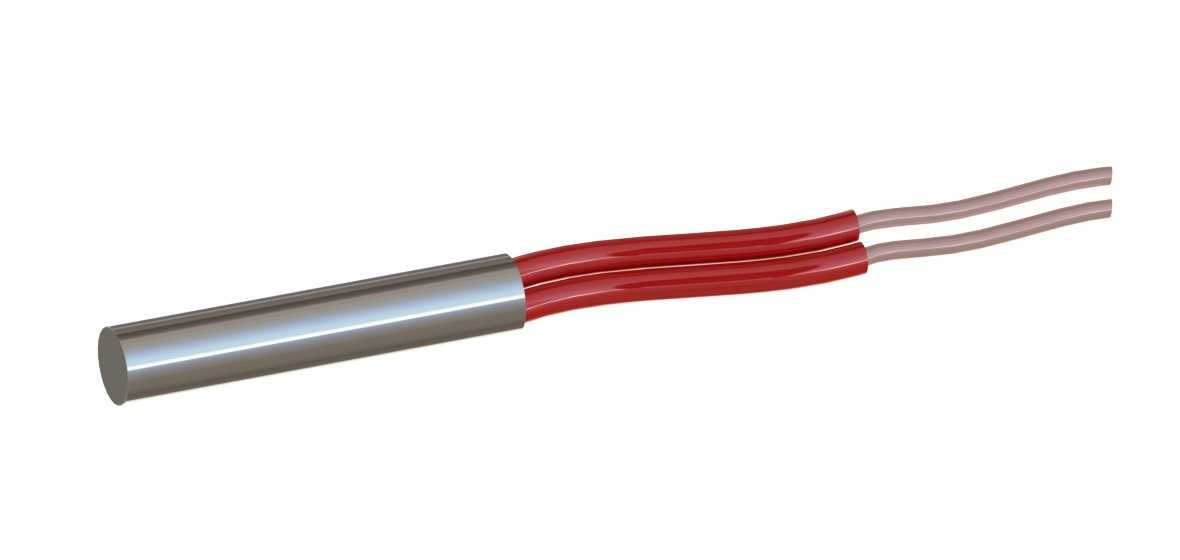

外形尺寸与安装边界方面，筒体直径为9.5mm，长度为50mm，属于细长型结构，要求待安装工件上的预制安装孔直径公差控制在合理范围，保证孔壁与筒体外壁的贴合间隙不超过0.1mm，最大化热传导效率；安装时筒体需完全插入孔内，尾部引出线位置需预留至少30mm的走线空间，避免导线过度弯折导致绝缘层破损；元件工作时尾部出线位置的温度需控制在导线耐温等级以下，若安装位置靠近高温区域，需选用对应耐温等级的高温导线，保障接线安全。
