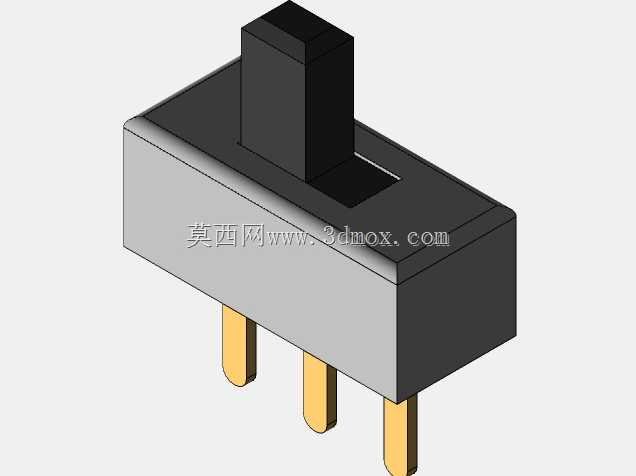

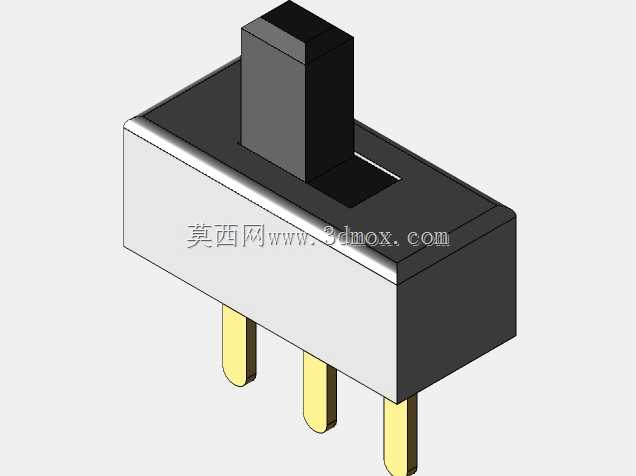

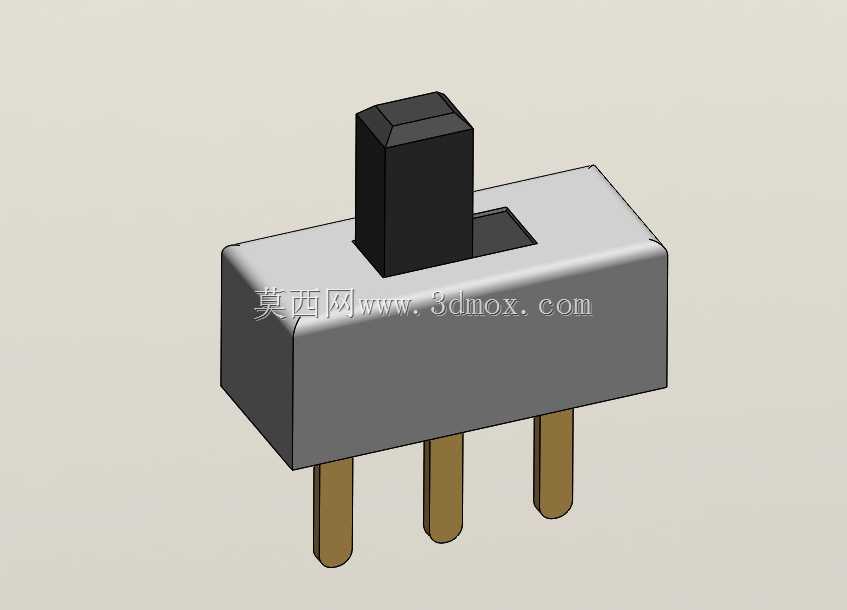

两档直插式微型滑动拨动开关结构

这款两档直插滑动开关是小型电子电路通断与档位切换场景中应用极为广泛的基础电子元件，常见于消费类小家电、手持数码设备、简易电子玩具、小型工控控制模块、便携测量仪器等产品的电路控制环节，承担着电路通路切换、工作档位选择、电源通断控制的核心作用，能够在低电压小电流的直流电路场景中稳定实现两个工作状态的可靠切换，是小功率电子设备中成本可控、操作便捷的经典控制元件。

从功能特性来看，该款滑动开关采用横向拨动手柄驱动内部动触片滑动的结构实现电路状态切换，相比按压式开关具备档位状态清晰、误触概率低的优势，用户通过推动顶部的黑色拨柄即可完成档位切换，拨动手感带有清晰的档位阻尼反馈，能够让操作者明确感知切换动作是否到位，避免出现虚接、半接触的不良状态。开关底部设置三个直插式引脚，采用标准直插排布设计，能够直接适配常规PCB板的通孔焊接工艺，引脚采用导电性能优异的金属基材，表面做镀覆处理提升焊接可靠性与抗氧化能力，能够保障长期使用过程中的接触稳定性，降低接触电阻过大带来的电路损耗与信号衰减问题。

在设计思路层面，这款开关的结构设计充分兼顾了小型化需求与使用可靠性，整体外壳采用绝缘性能优异的工程塑料注塑成型，将内部导电触片完全包裹在壳体内部，既可以实现带电部件与外部的绝缘隔离，避免使用过程中出现短路、触电风险，也能够阻挡日常使用环境中的灰尘、潮气侵入开关内部，降低触点氧化、接触不良的故障概率。顶部的拨柄采用突出式设计，拨柄表面做防滑结构处理，即便操作者手指带有少量汗液也能够顺畅完成拨动操作，拨柄与壳体之间的配合间隙经过精准设计，既不会因为间隙过大出现晃动松垮的问题，也不会因为间隙过小导致拨动卡滞、操作阻力过大的情况。内部动触片采用弹性金属材料冲压成型，依靠自身弹性压力与静触点保持稳定接触，在滑动切换过程中能够自动擦除触点表面的轻微氧化层，长期使用也能保持良好的导通性能。

从外形尺寸与安装边界来看，这款开关整体采用长方体紧凑布局，横向宽度、纵向深度与整体高度都适配小型电子设备的紧凑安装空间需求，三个引脚的中心间距符合行业通用的直插元件排布标准，在PCB设计时可以直接套用标准封装尺寸，无需单独定制开孔位置。安装时仅需将三个引脚对应插入PCB板的预设通孔，完成波峰焊或者手工焊接即可固定，不需要额外的固定卡扣或者安装螺丝，能够大幅提升生产装配的效率。开关顶部的拨柄行程控制在合理范围内，拨动时不会超出壳体的外形边界，在设备外壳上仅需预留对应长度的窄槽即可让拨柄伸出供用户操作，不会占用过多的设备面板空间，非常适合对内部安装空间有严格限制的便携类电子设备使用。开关的壳体边缘做圆角过渡处理，生产装配过程中不会划伤操作人员的手指，也不会刮伤设备内部的连接线与其他电子元件，适配流水线批量装配的作业需求。
