薄型塑料漫射式白色LED背光模组结构

这款薄型白色LED背光模块，是面向小型电子设备显示场景开发的面光源组件，核心作用是为小型液晶显示屏、状态指示面板、触控按键区域提供均匀柔和的底部照明，解决小尺寸显示区域光线不均、局部亮斑、侧边漏光的常见问题，广泛适配手持检测仪器面板、小型工控人机界面、便携消费电子显示屏、桌面小型指示装置等需要均匀面光源的应用场景。

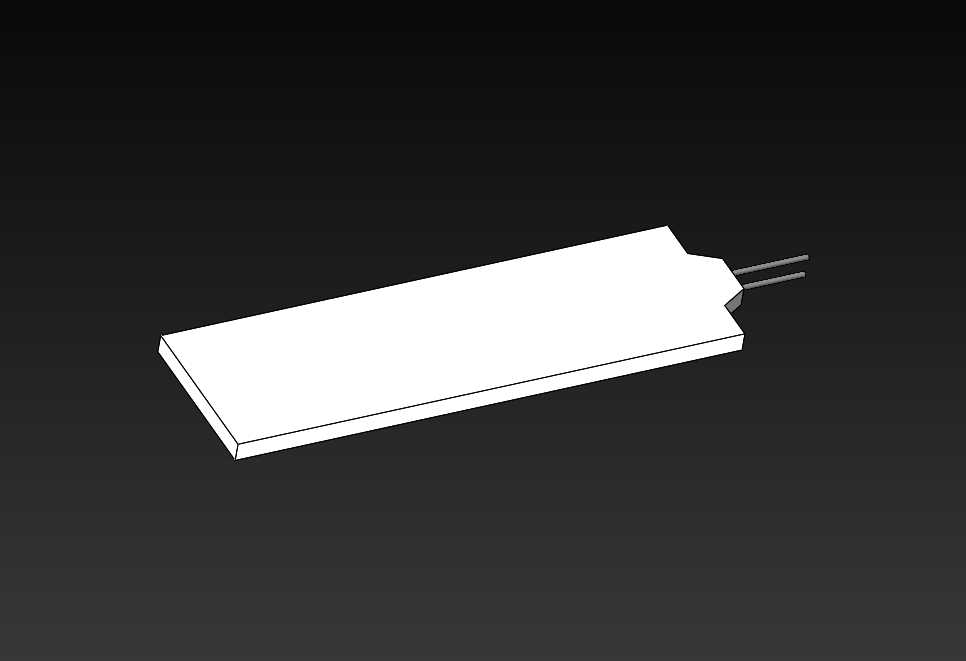

模块整体采用长条形薄型扁平结构设计，主体为高透光率乳白色漫射塑料材质，通过塑料本体的漫射特性将侧边导入的LED光线打散，在整个出光面形成亮度均匀的白色发光效果，避免了点光源直射带来的刺眼感与明暗差。出线端做了收窄的过渡结构，两根平行引出的供电引脚从端部居中伸出，既可以直接插接在配套的PCB供电座上，也可以通过焊接方式完成电路连接，适配不同的装配工艺需求。

设计过程中优先考虑了装配的适配性，整体厚度控制在极小的尺寸范围内，不会占用设备内部过多的堆叠空间，能够嵌入到厚度有限的设备壳体内部；模块的边缘做了微小的倒角处理，既可以避免装配时刮伤周边的线路与结构件，也能减少边缘位置的光线溢出，提升出光面的光线利用率。出光面的平整度经过优化，能够和上方的显示面板紧密贴合，减少空气间隙带来的光线折射损耗，进一步提升显示区域的亮度一致性。

在安装边界上，模块的主体平面为规整的长方形，除端部出线位置外其余三个侧边均为直边结构，既可以通过背胶直接粘贴在设备壳体的安装槽内，也可以通过侧边的卡扣结构完成快速固定，不需要额外设计复杂的固定结构；引出引脚的长度预留了足够的装配余量，能够适配不同深度的安装位置，避免装配过程中出现引线拉扯导致的焊点脱落问题。漫射塑料本体的材质选用耐温性能稳定的光学级塑料，能够适应设备内部长期工作的温升环境，不会出现长期使用后材质发黄、透光率下降的问题，保证背光效果的长期稳定性。
