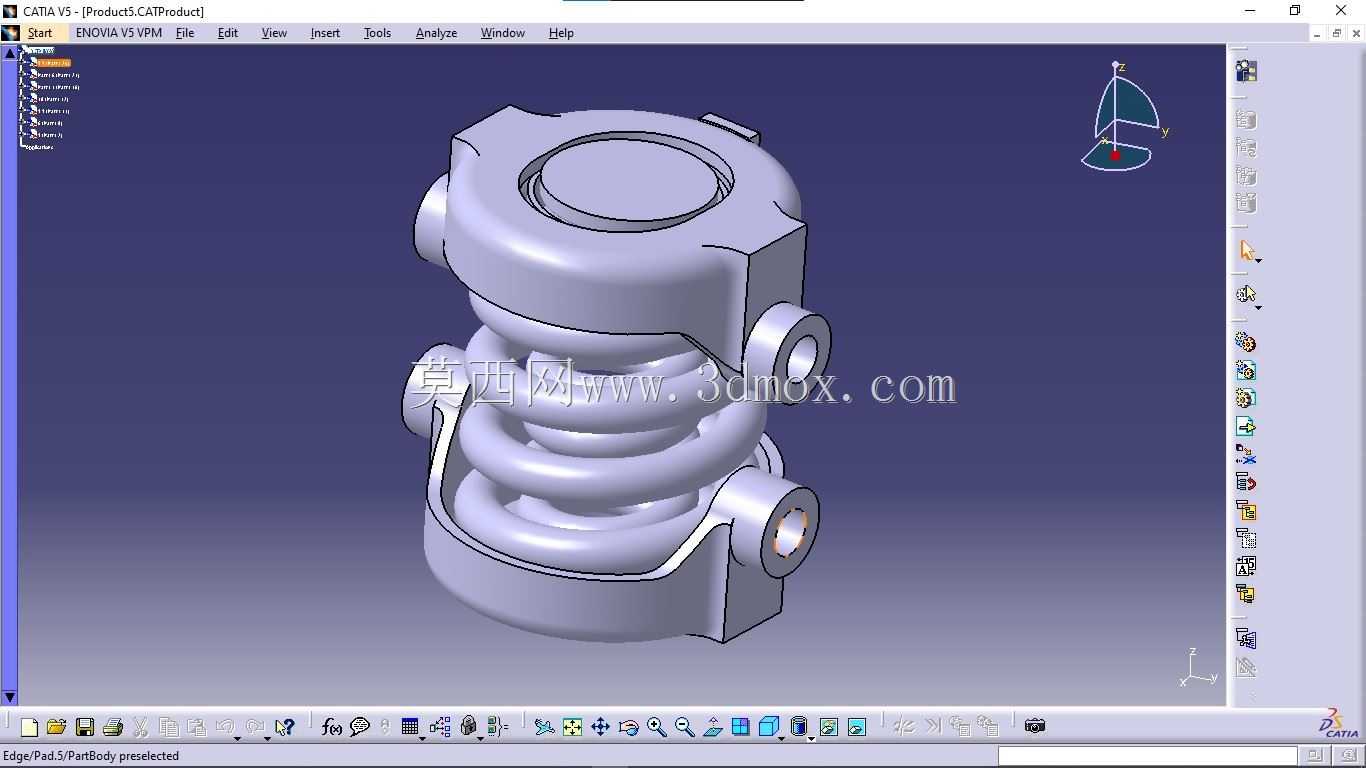

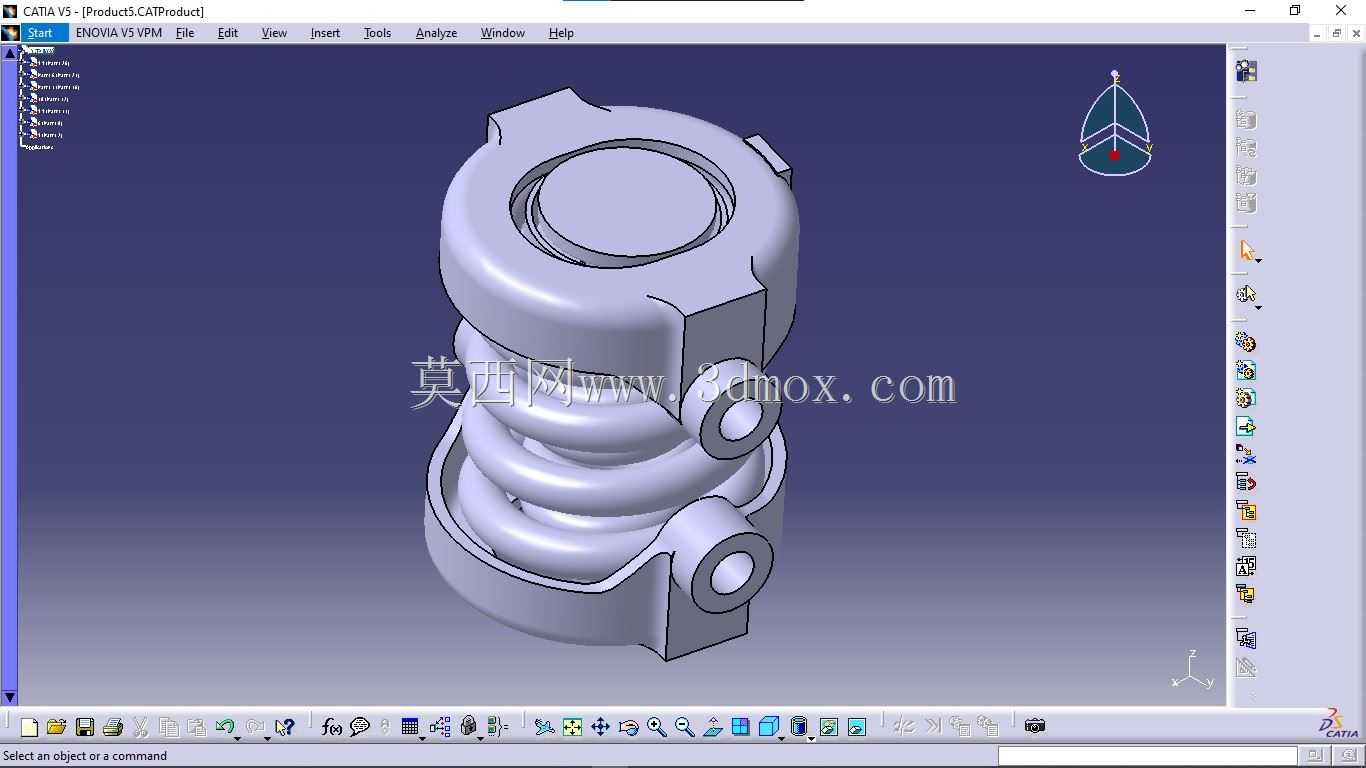

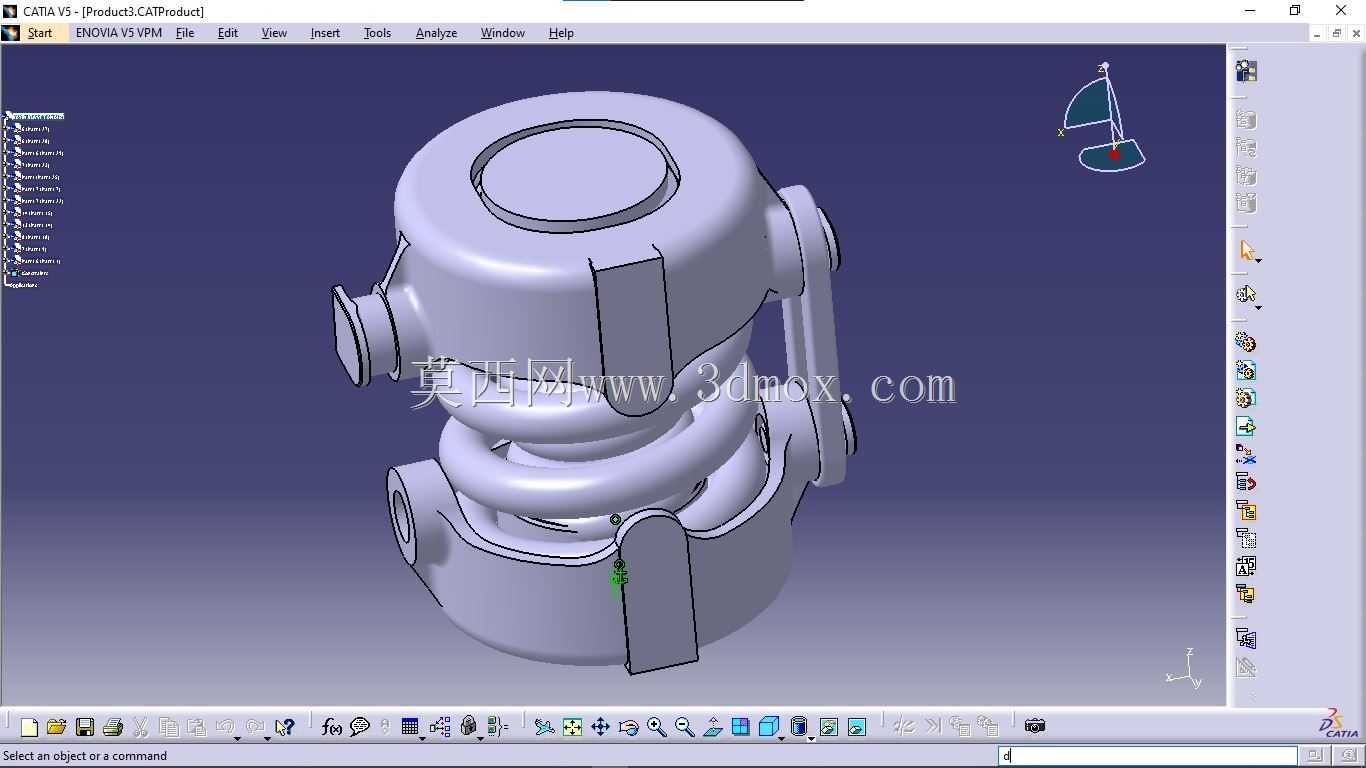

双组螺旋圆柱弹簧缓冲承载支座结构

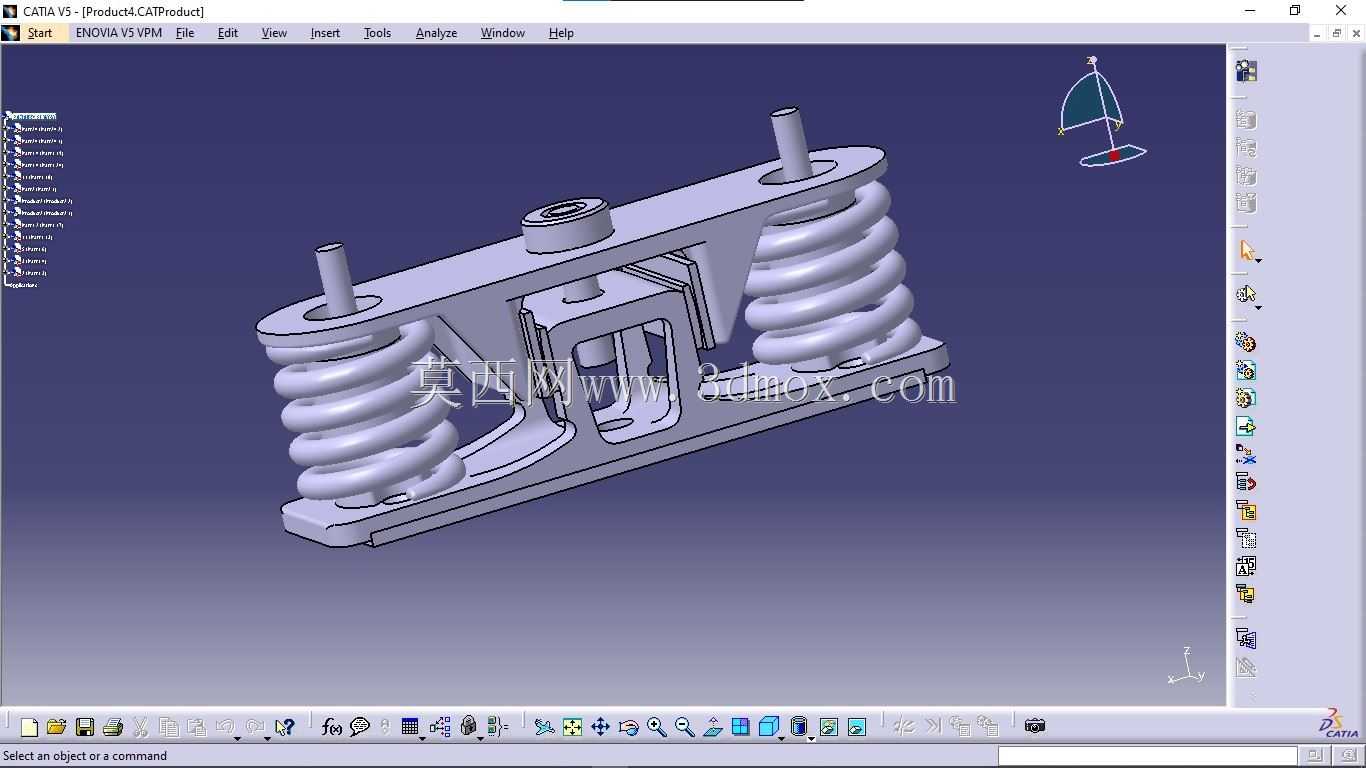

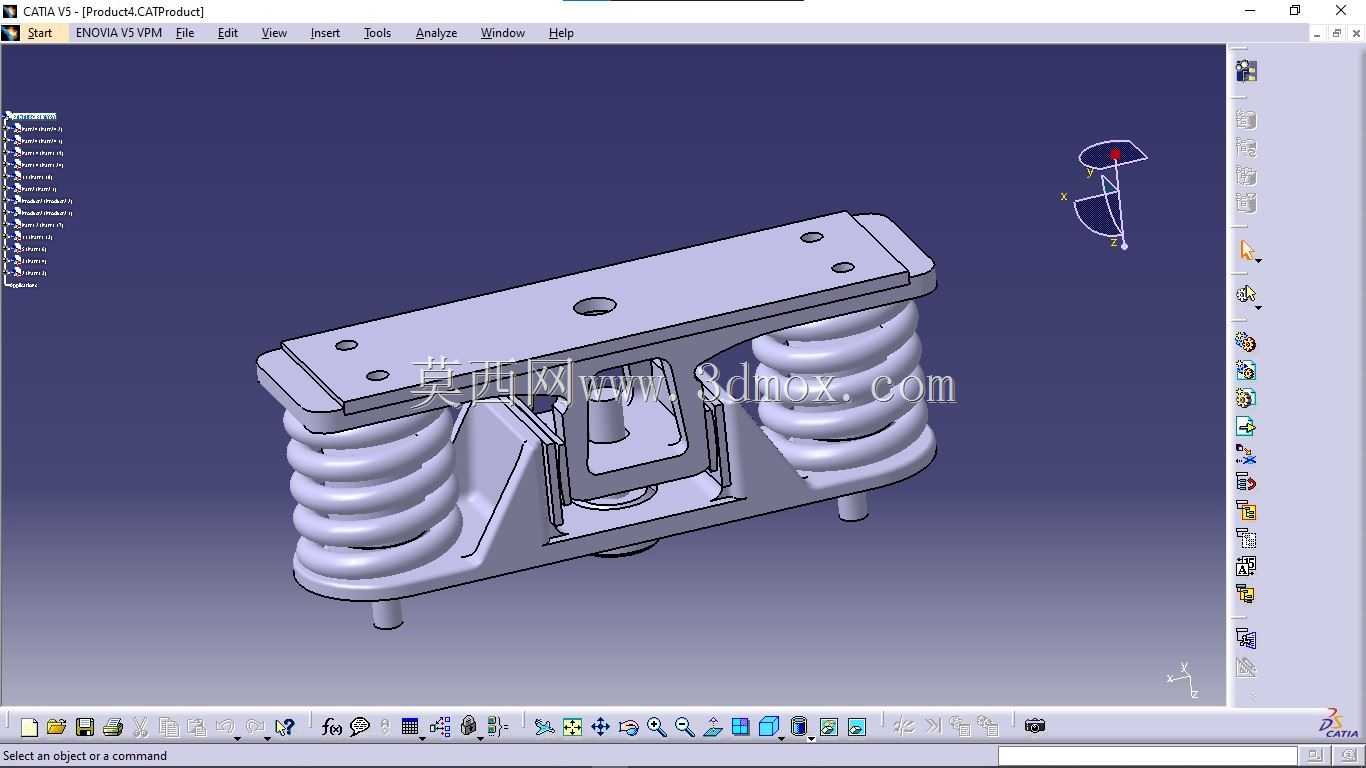

该弹性承载支座结构，主要面向需要往复缓冲、恒定弹性支撑的工业设备场景，常见应用于轨道交通走行部辅助支撑、工业自动化线体重载缓冲工位、小型工程机械减震安装位，以及需要抵消往复冲击载荷的专用设备安装节点，核心作用是在设备运行过程中吸收瞬时冲击动能，补偿安装位的微量形变偏差，同时提供稳定的纵向支撑力，避免刚性连接带来的构件疲劳损坏。从功能特性来看，该结构采用对称双组圆柱螺旋弹簧布局，相比单弹簧支撑结构，双组弹簧的载荷分布更均匀，抗偏载能力更强，不会因为侧向受力出现弹簧歪斜、卡滞的问题；中间设置的导向限位框架，能够严格约束弹簧的压缩行程，避免弹簧过载压并失效，同时框架上的定位凸台可以在弹簧回弹过程中限制弹簧的径向窜动，保证整个支撑结构的运行稳定性。底座部分采用一体化铸造型腔设计，弹簧安装位设置了下沉式定位槽，弹簧端部可以完全嵌入槽内，不需要额外的固定件即可完成弹簧定位，减少装配工序的同时，也避免了弹簧在长期往复运动中出现端部移位的问题。设计过程中，首先根据目标承载场景的额定载荷、冲击频率计算弹簧的线径、中径与有效圈数，保证弹簧的刚度曲线匹配实际工况的缓冲需求，避免刚度过大导致缓冲效果不足，或是刚度过小导致支撑稳定性差；其次对安装边界做了适配性设计，支座顶部的安装板预留了两个对称的通孔，用于和上部承载构件做螺栓固定，底座下方伸出的两个定位销柱，可以直接插入下部安装基座的定位孔中，实现快速定位装配，不需要额外调整安装位置；整体结构的外形尺寸紧凑，横向宽度控制在适配多数小型安装工位的范围，纵向压缩行程预留了足够的安全余量，即使在最大冲击载荷下，弹簧的压缩量也不会超过极限行程的百分之七十，保证结构的长期使用寿命。整个支座的框架部分采用等壁厚设计，在保证结构强度的前提下尽可能降低自身重量，安装板与底座之间的连接筋做了圆弧过渡处理，避免应力集中导致的构件断裂，所有与弹簧接触的端面都做了平面度处理，保证弹簧受力均匀，不会出现局部偏磨的问题。
