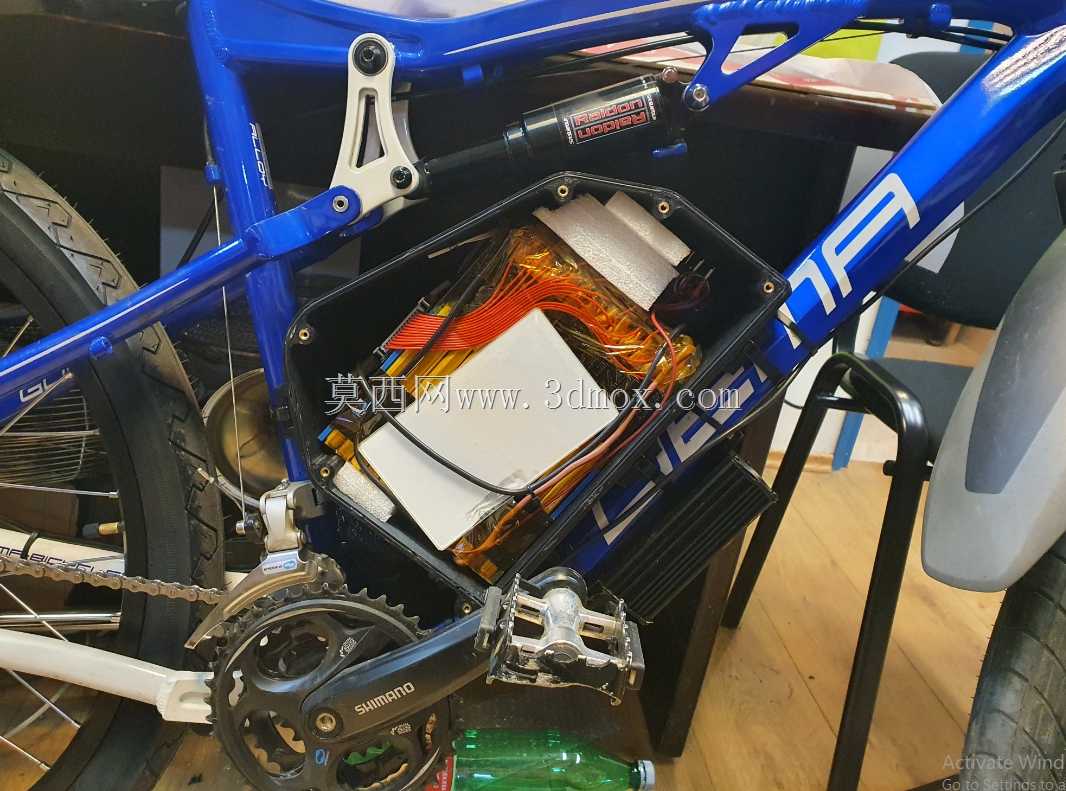

适配3D打印的电动自行车电池防护外壳

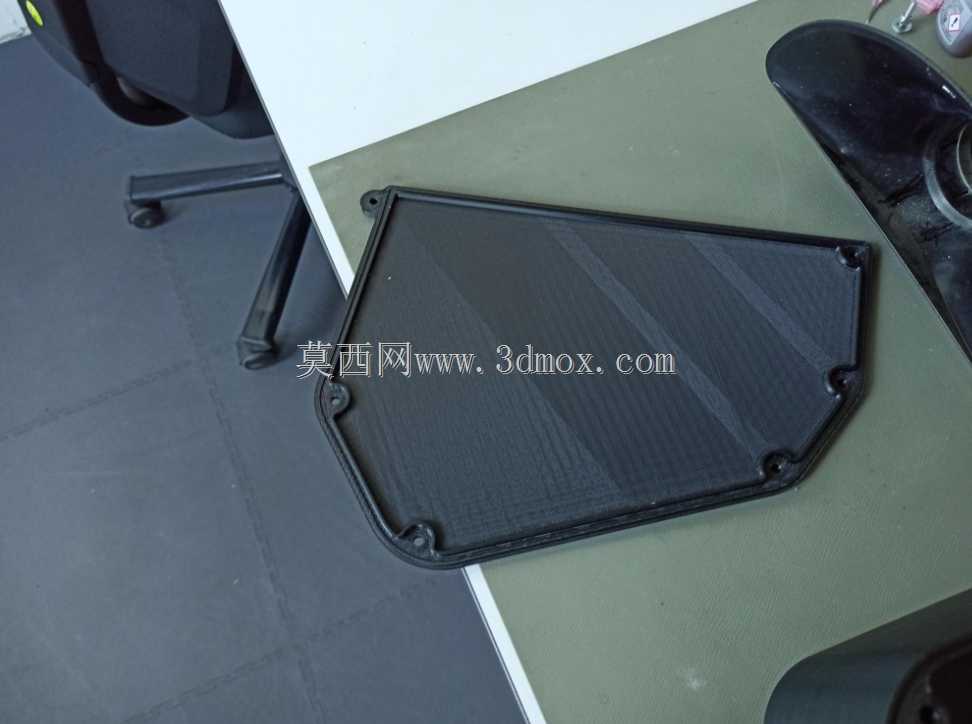

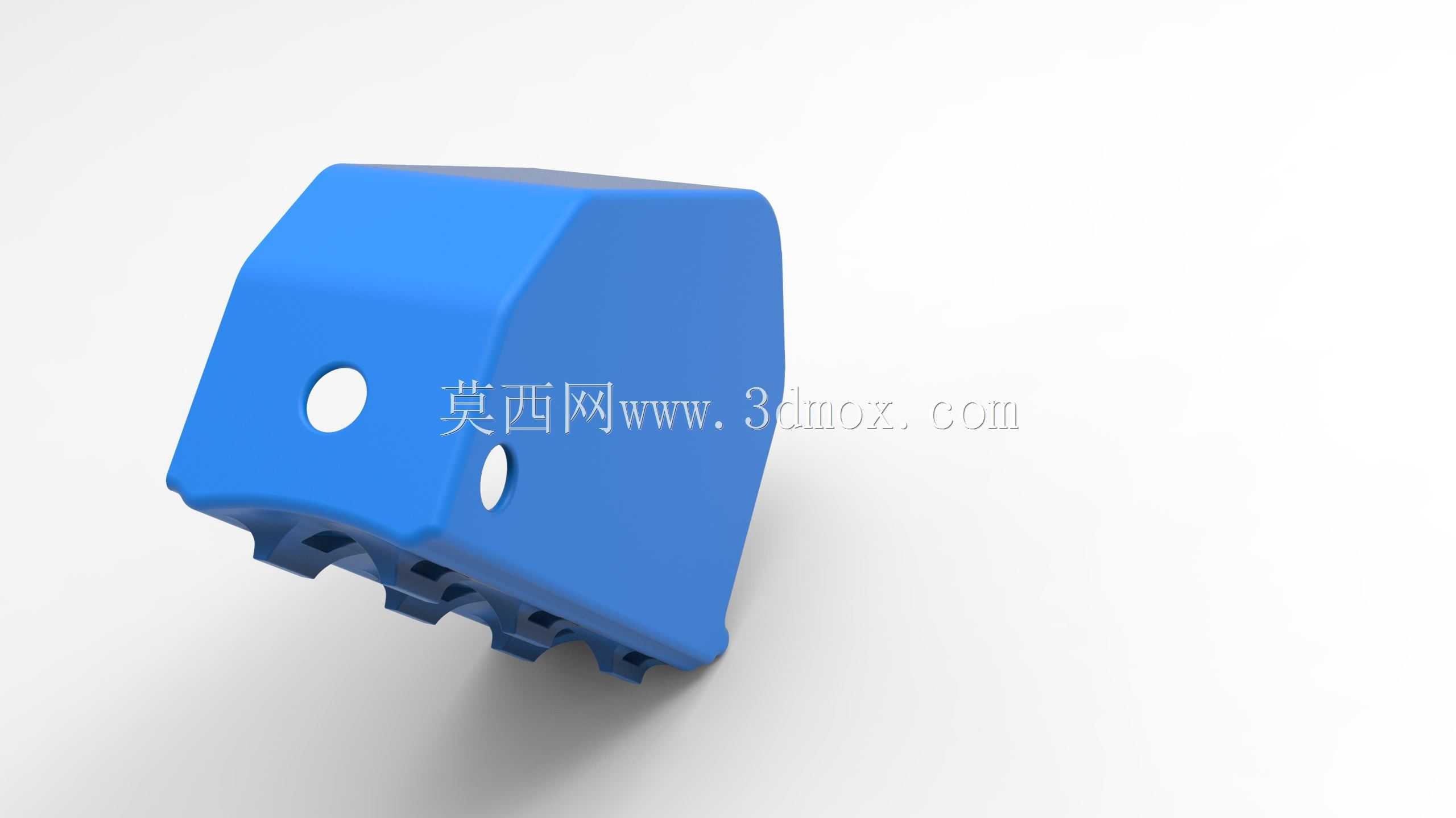

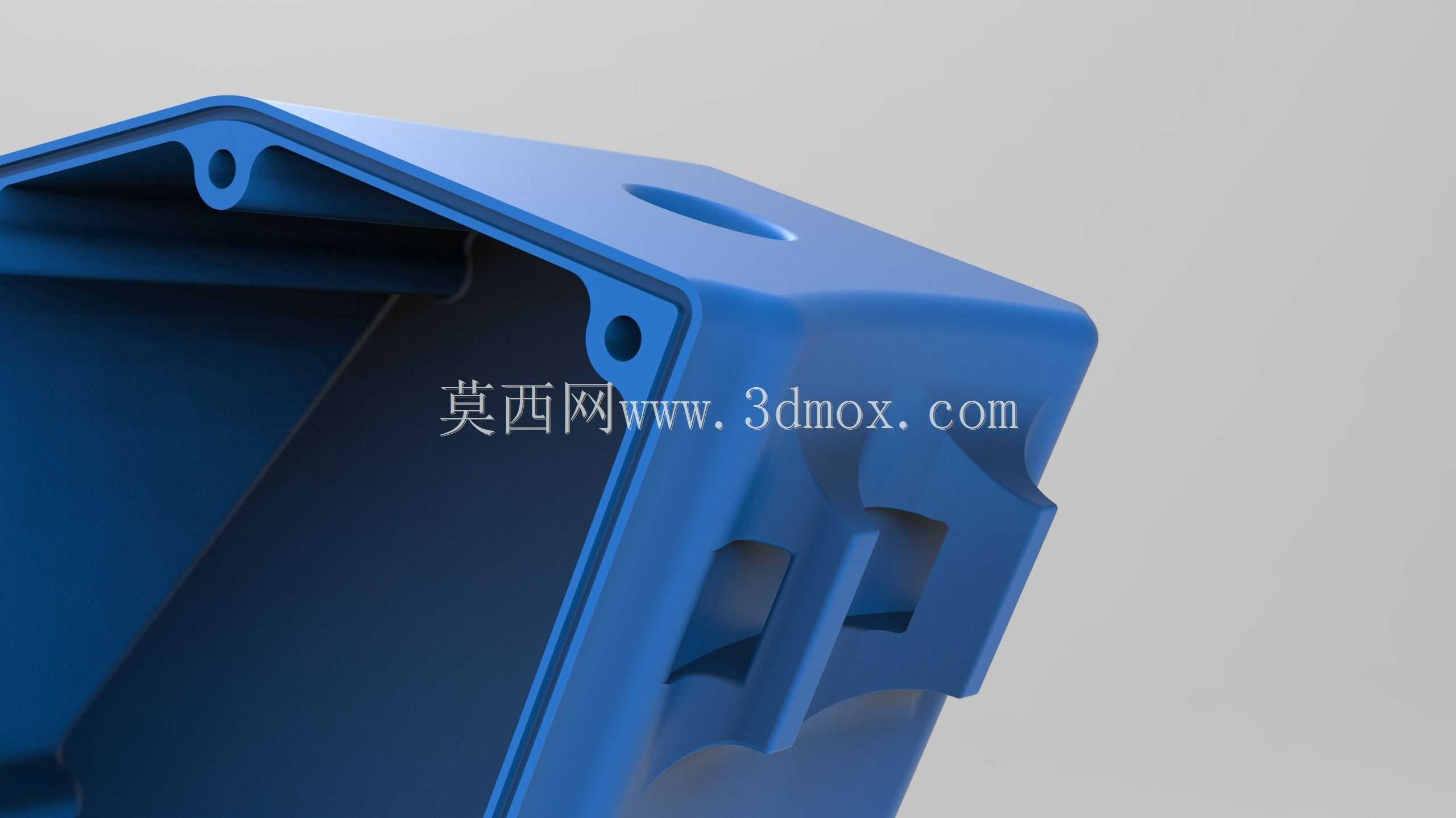

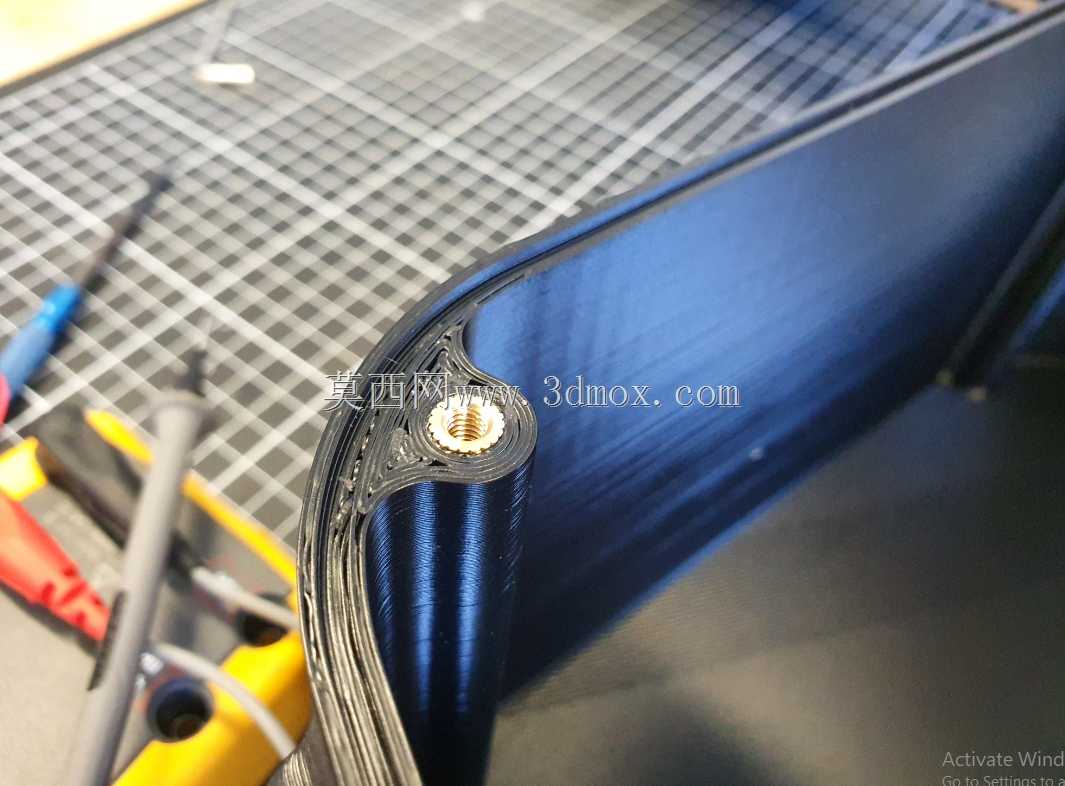

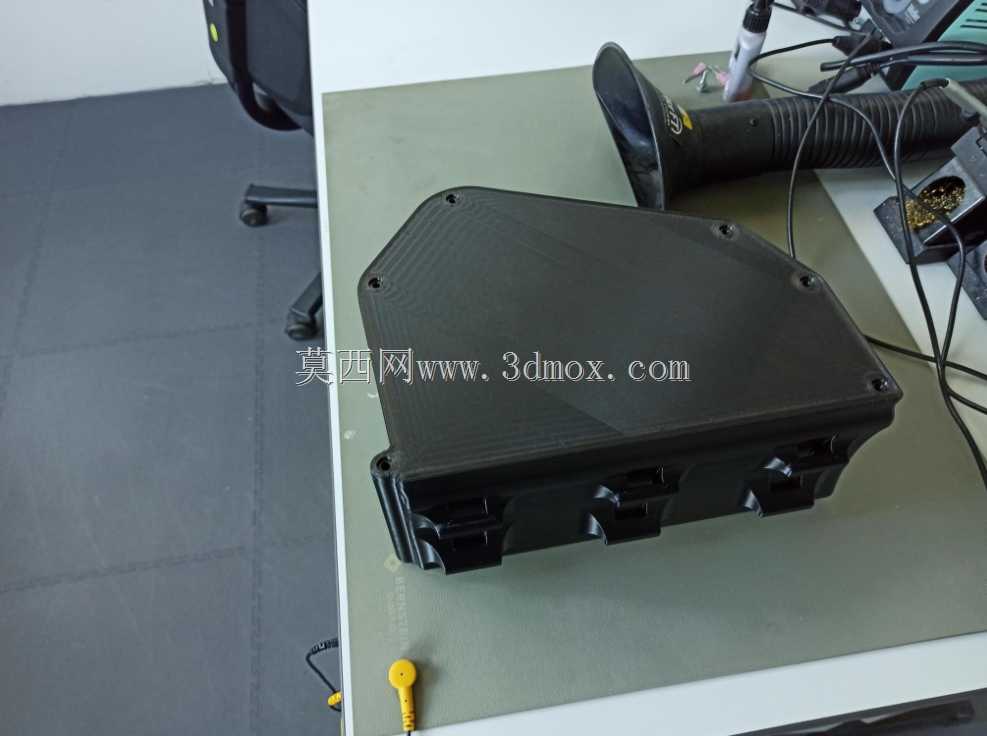

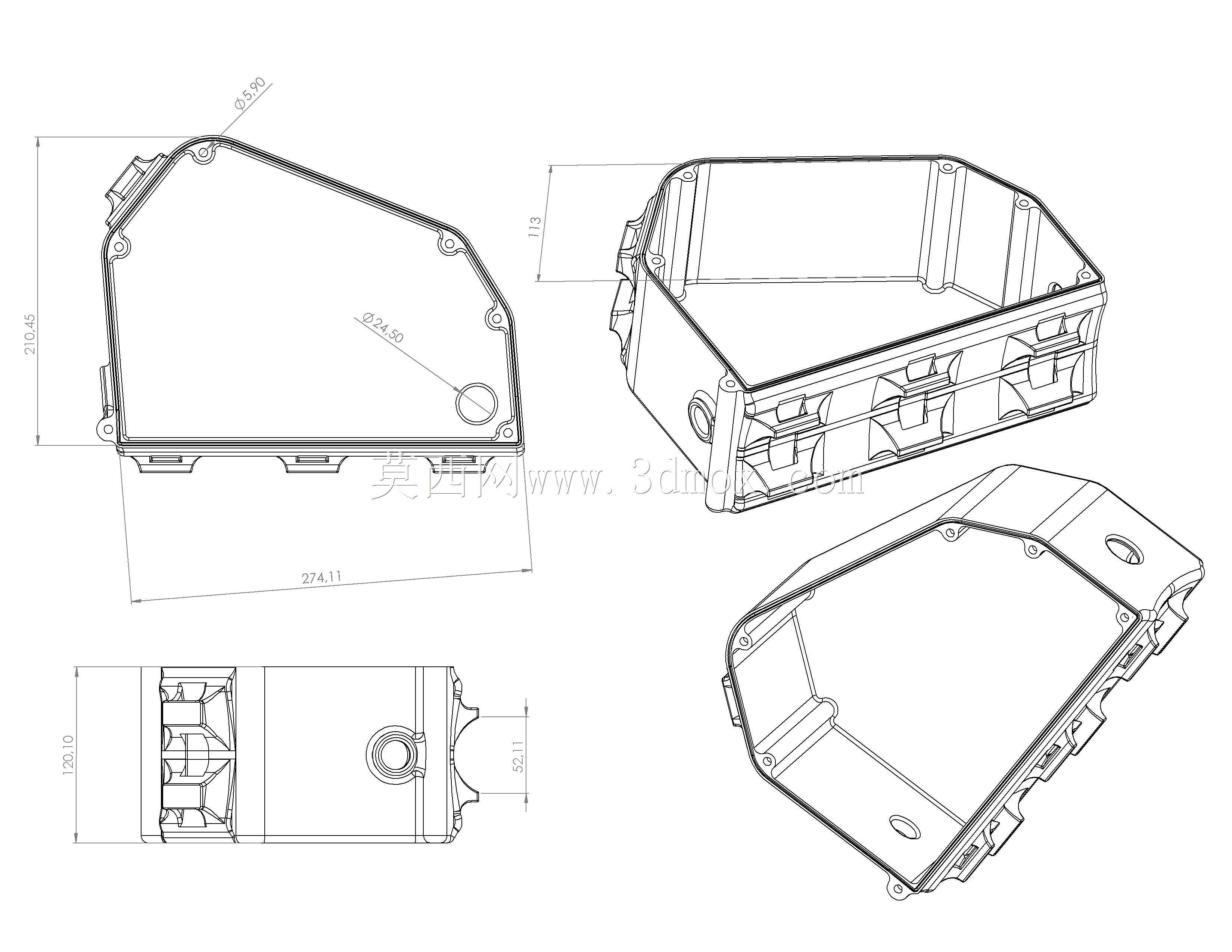

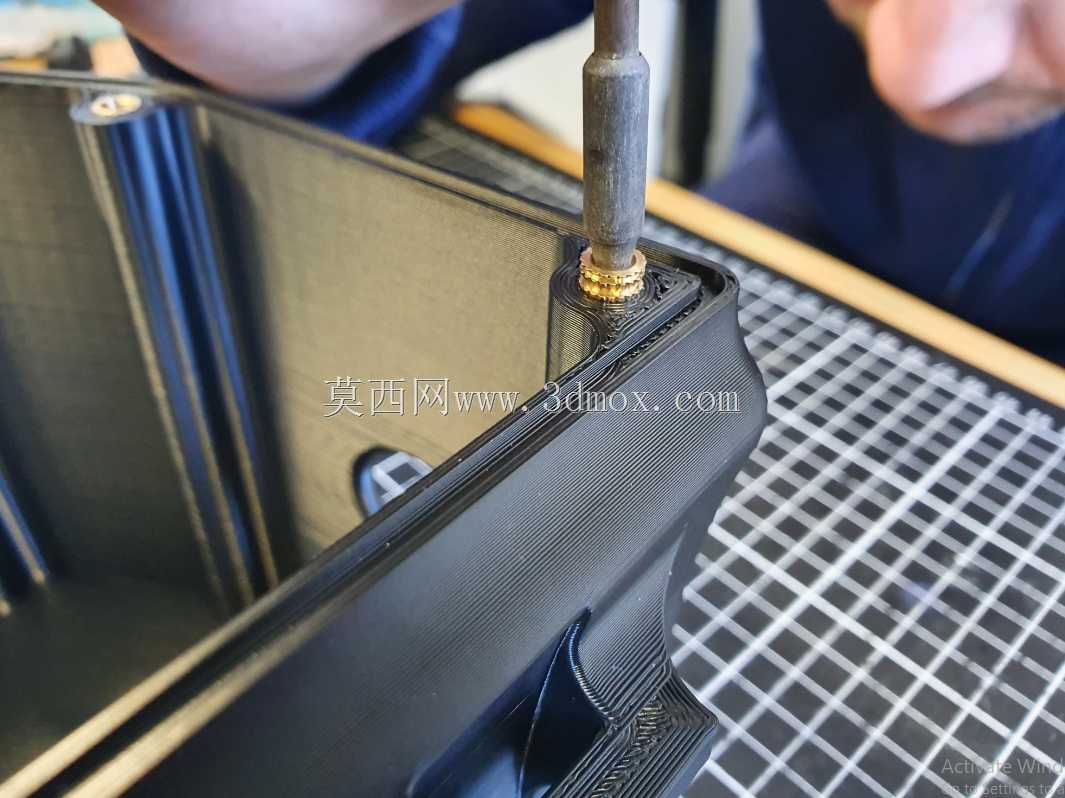

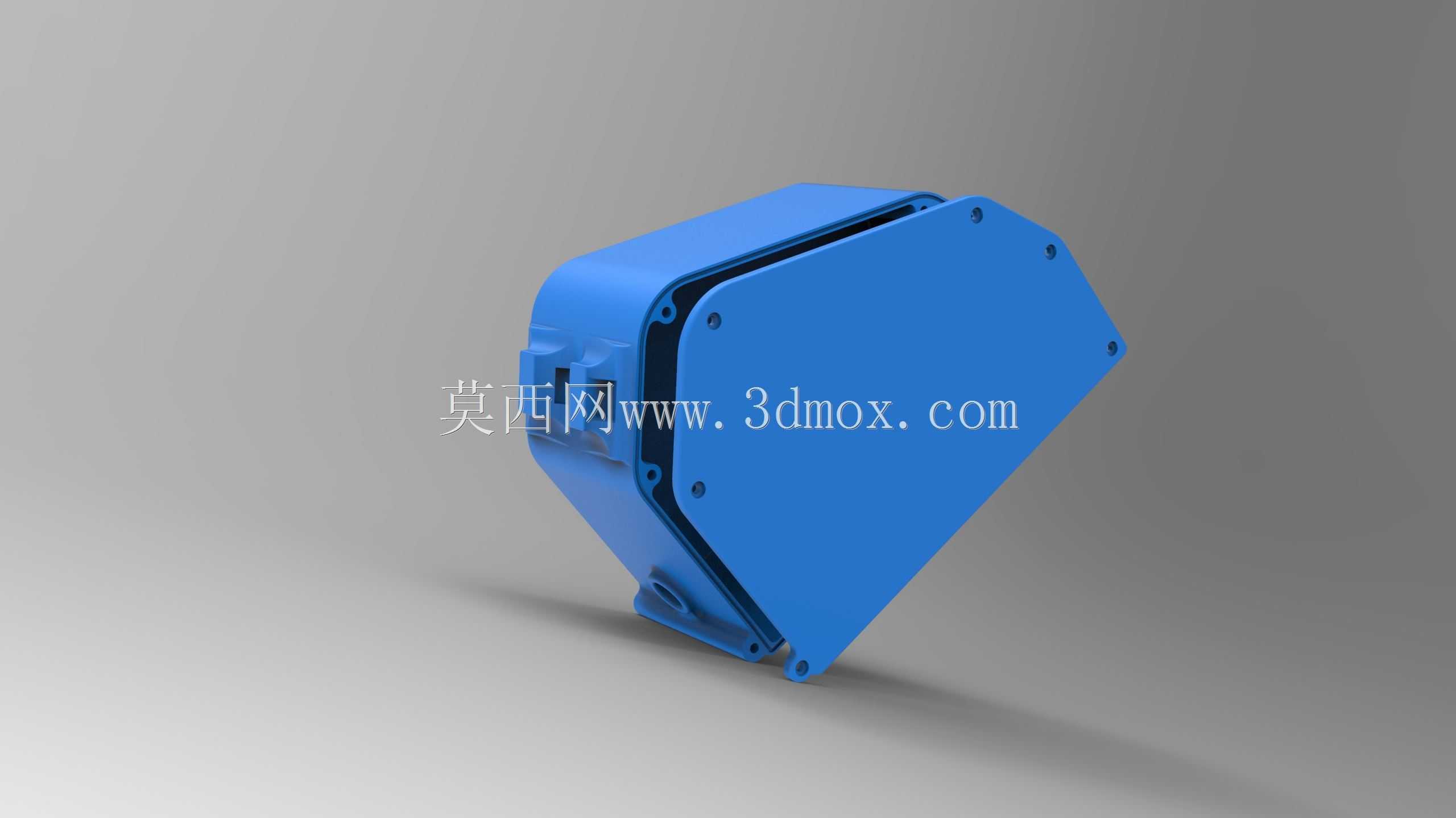

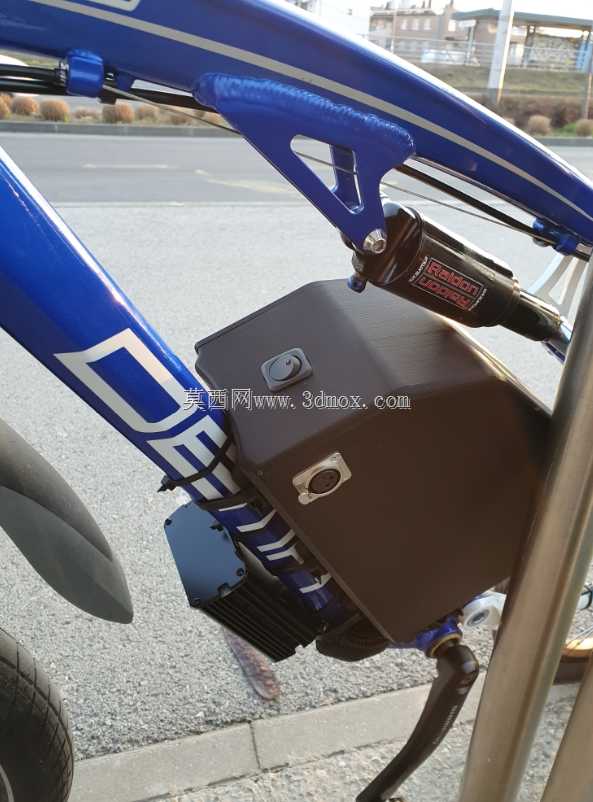

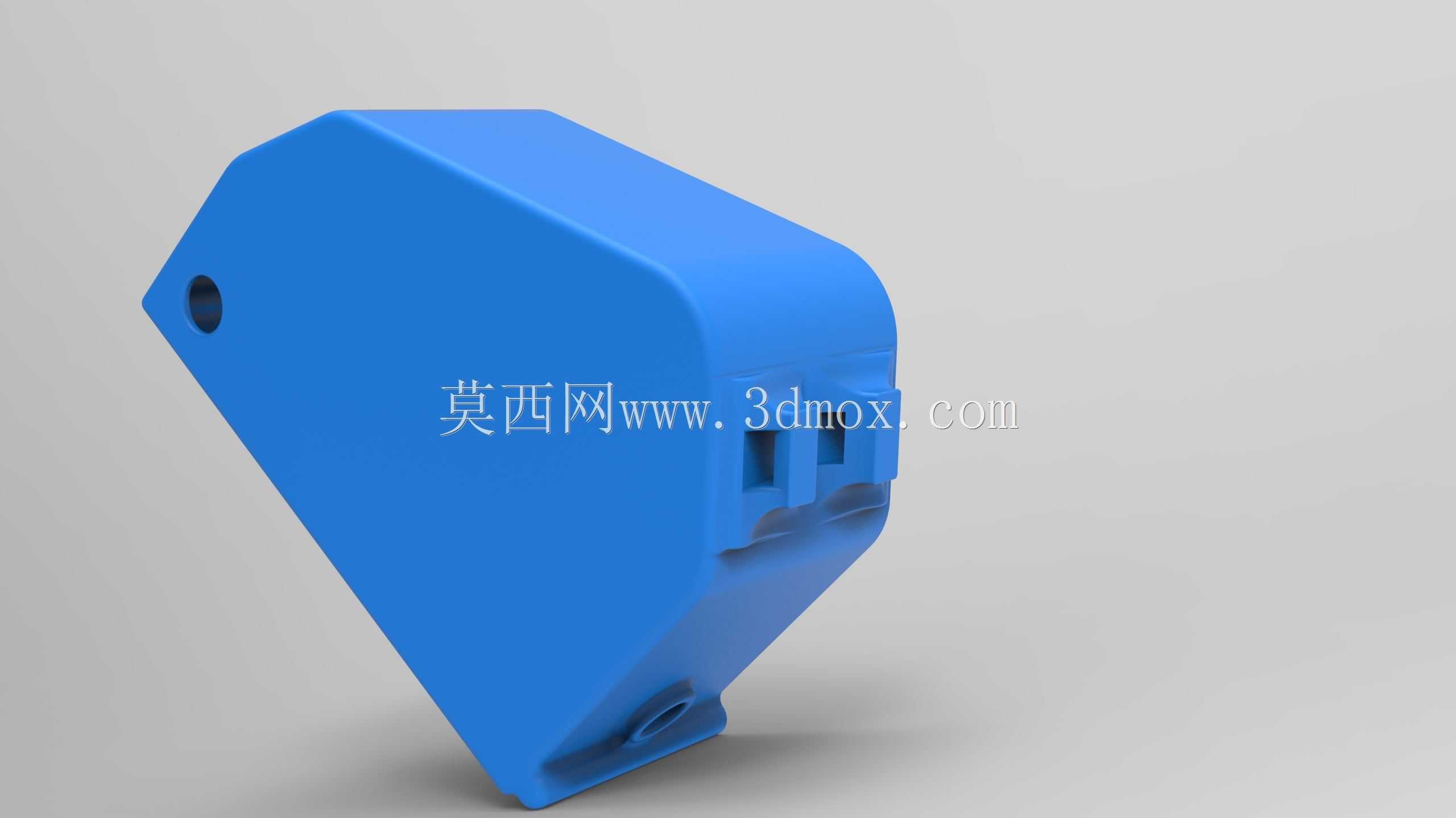

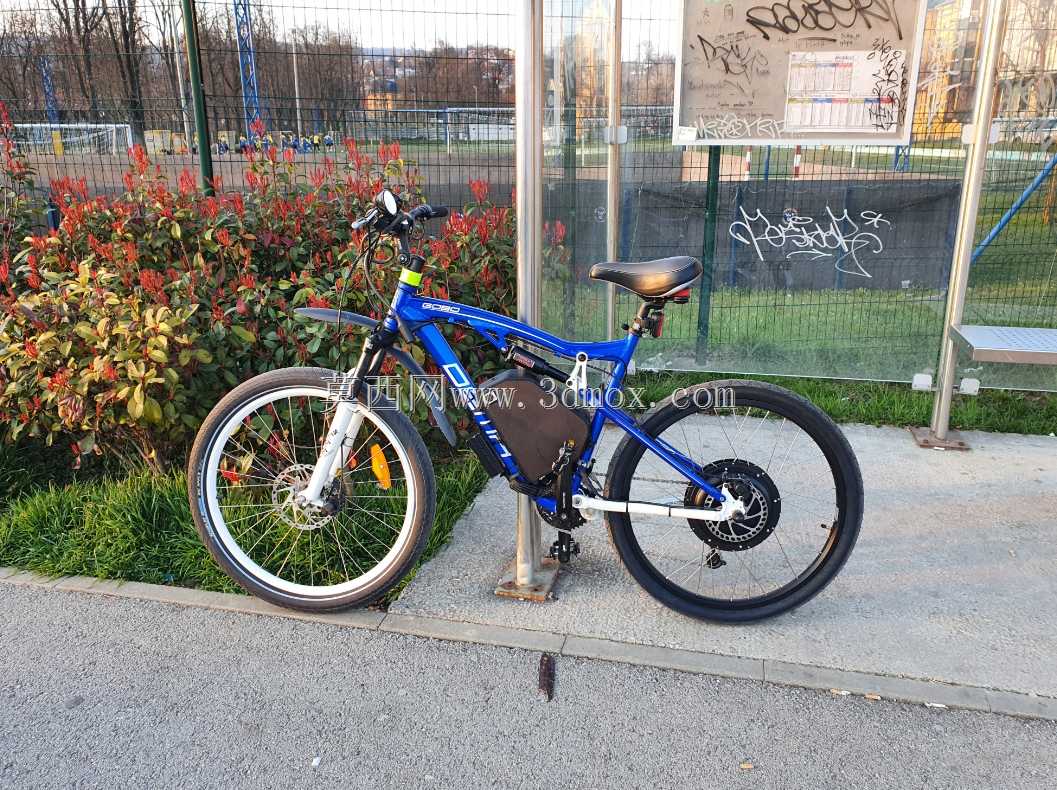

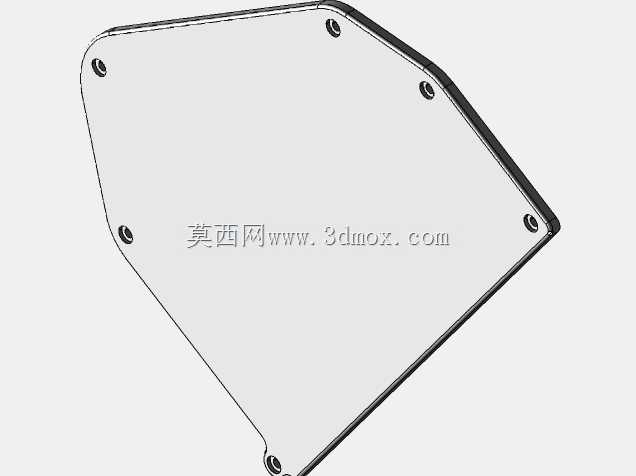

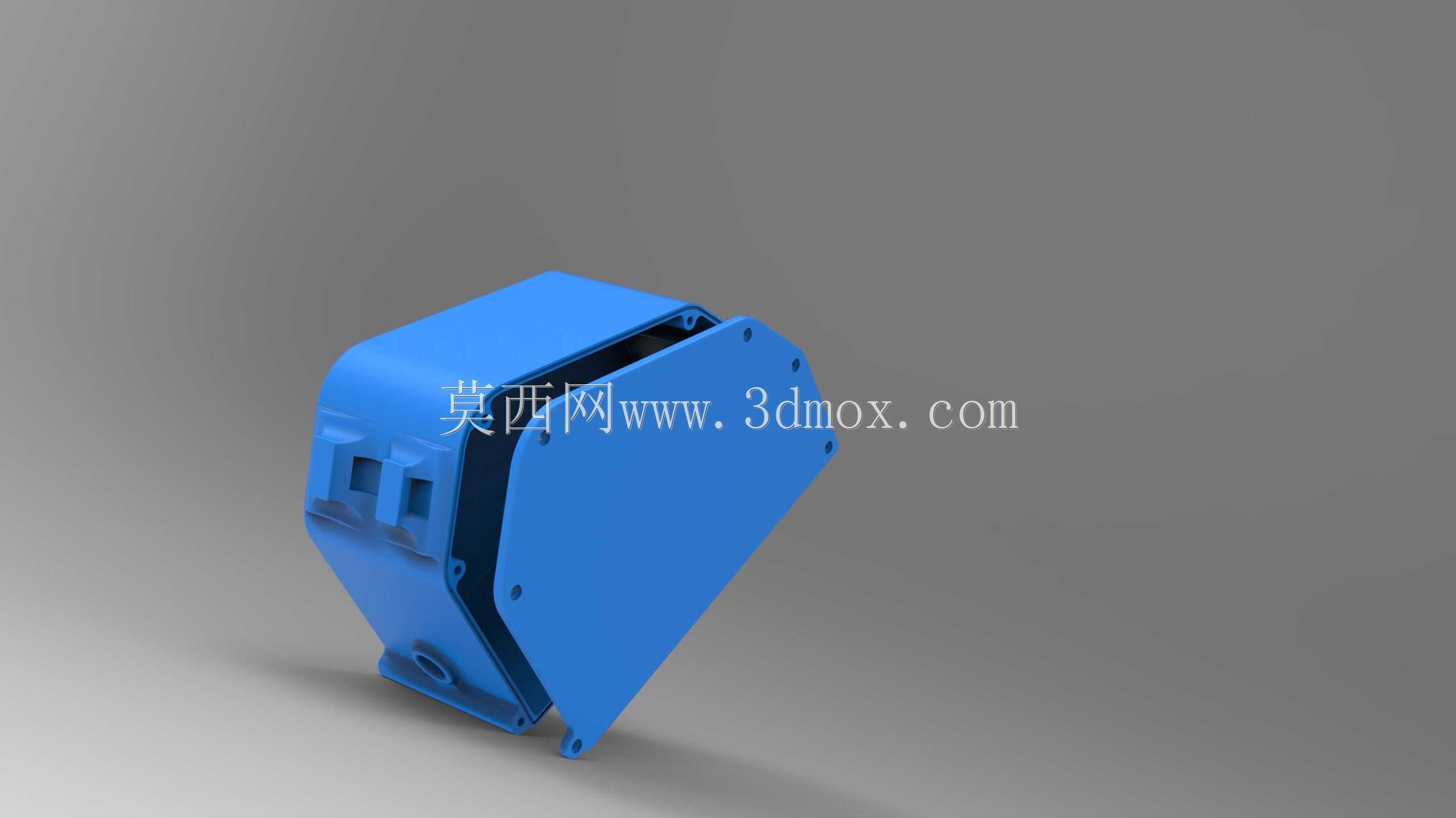

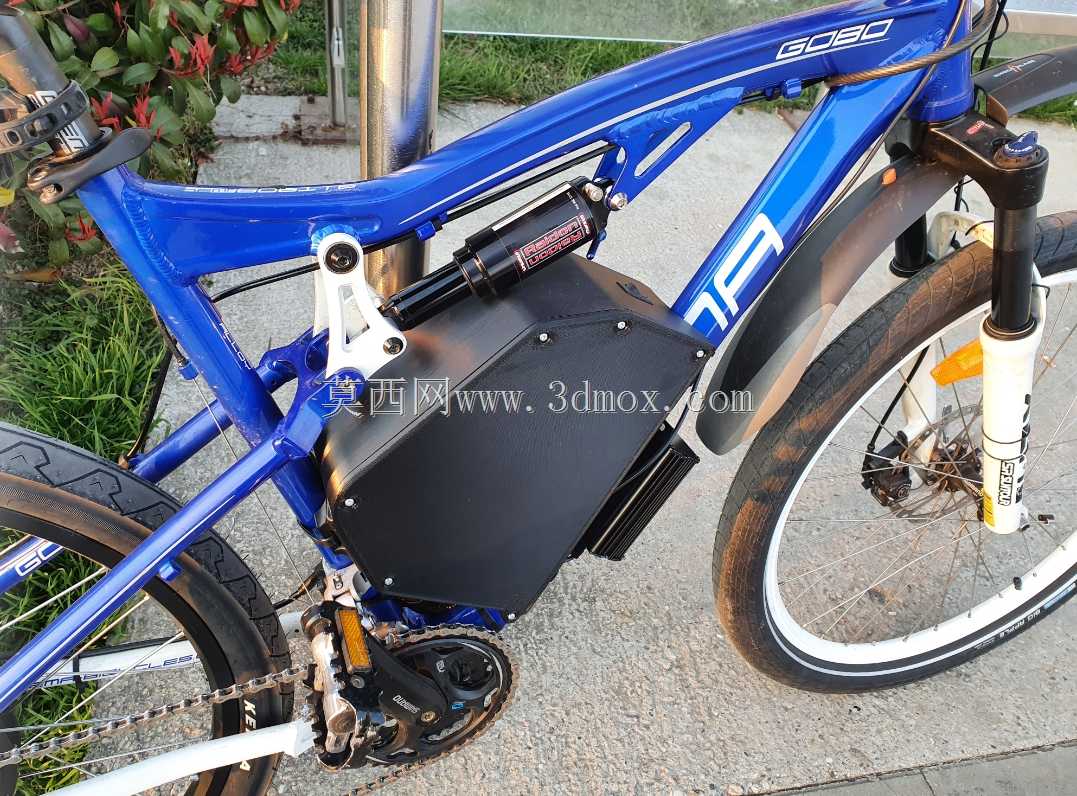

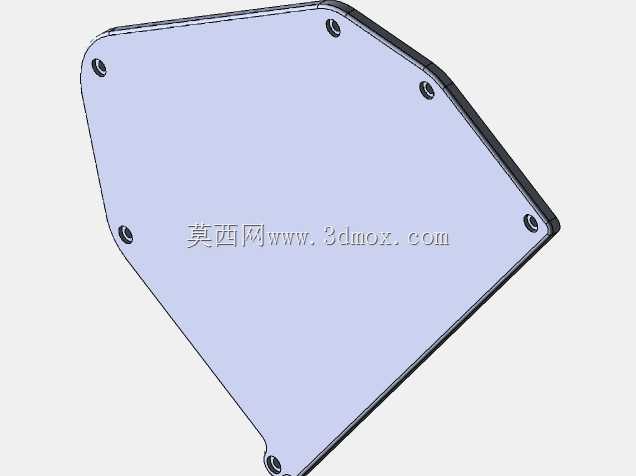

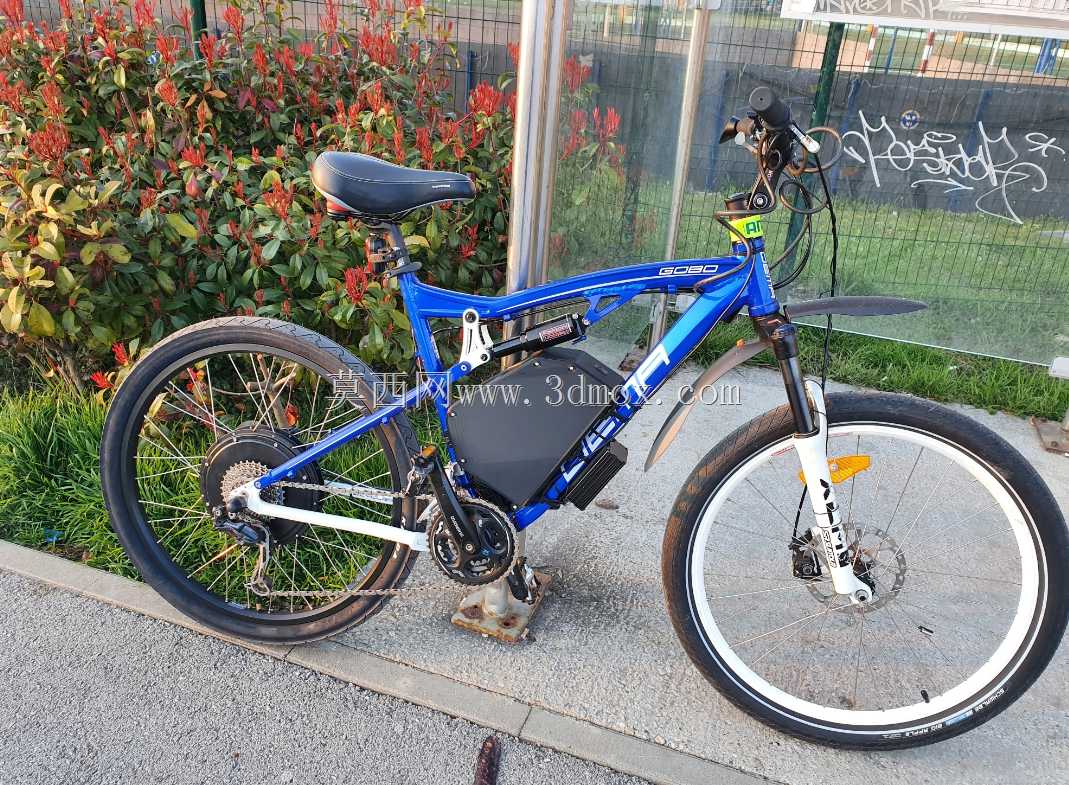

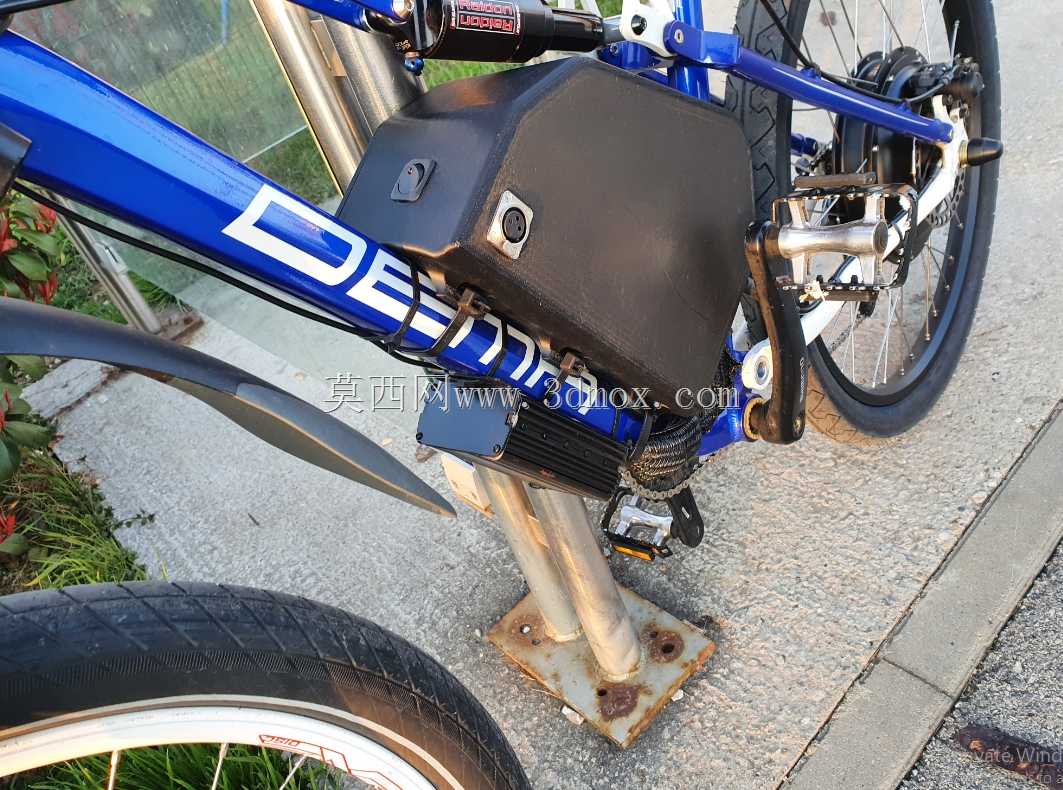

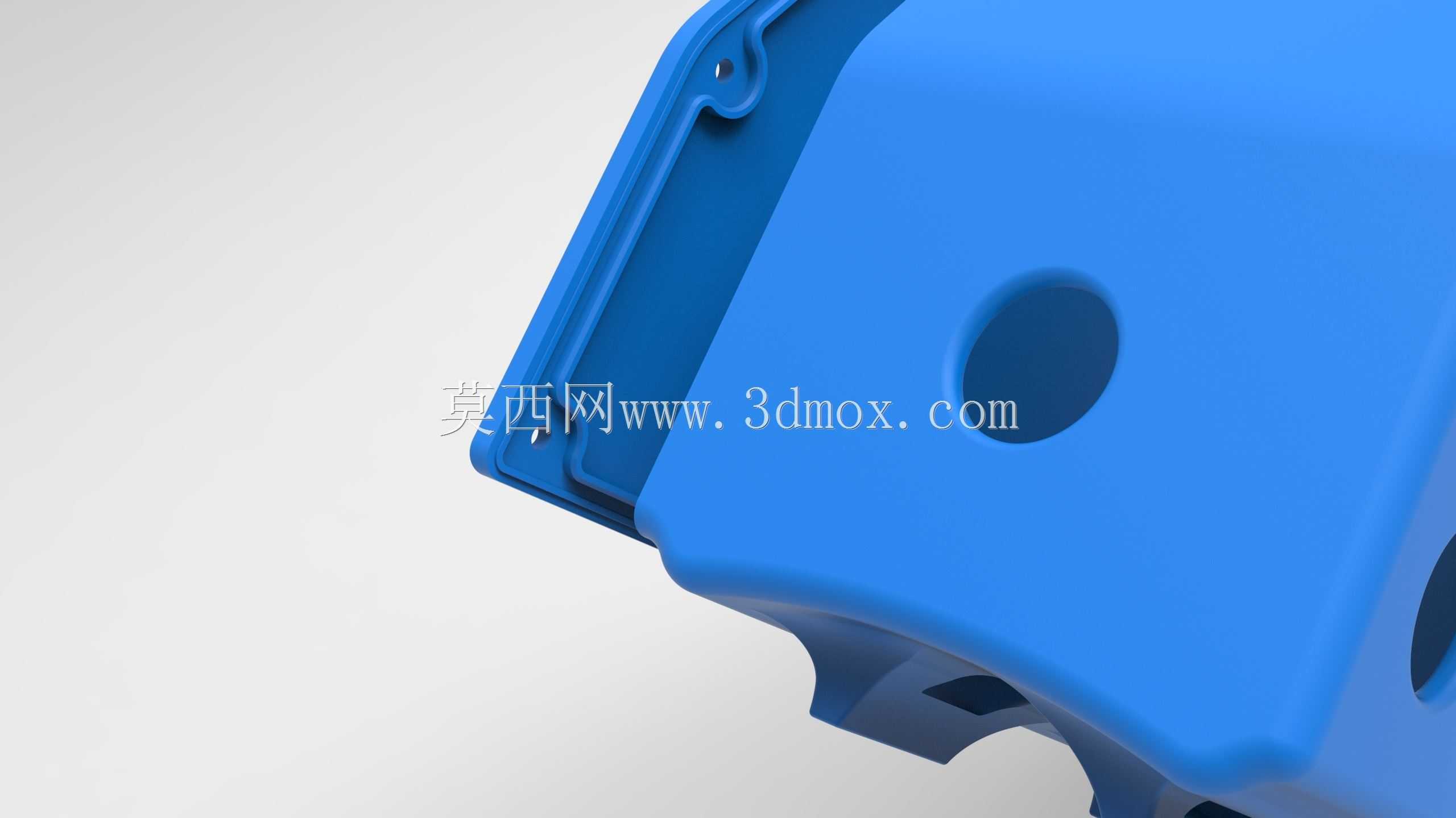

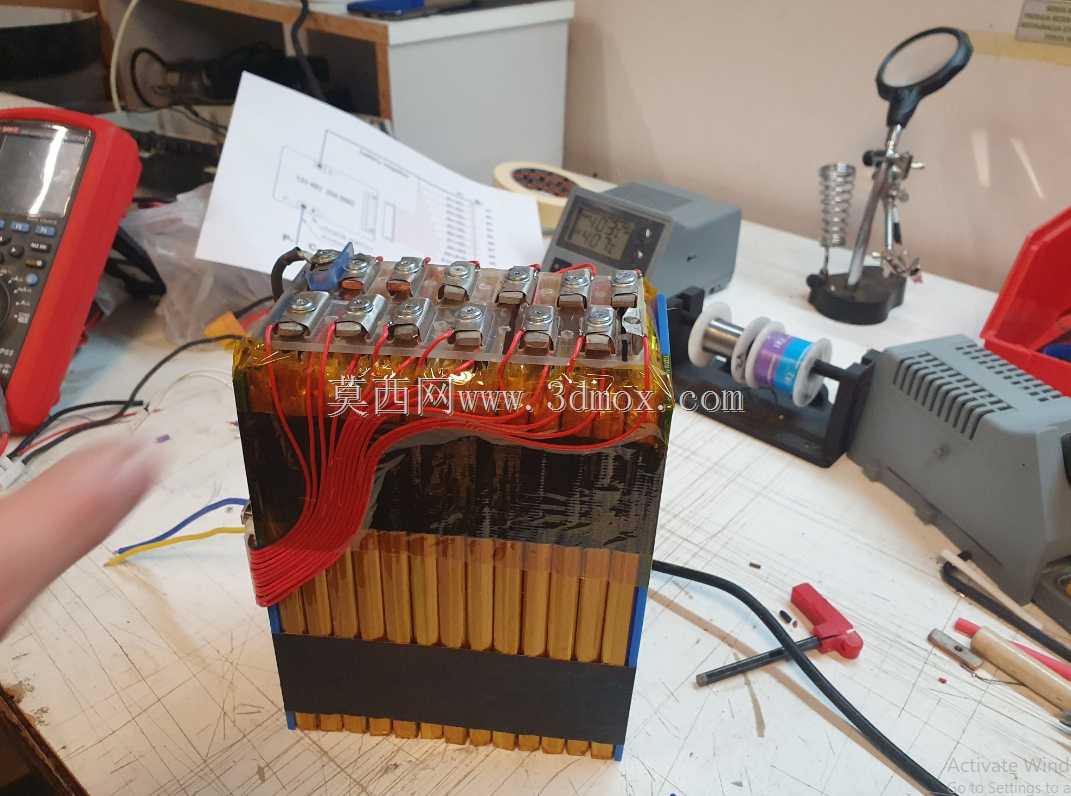

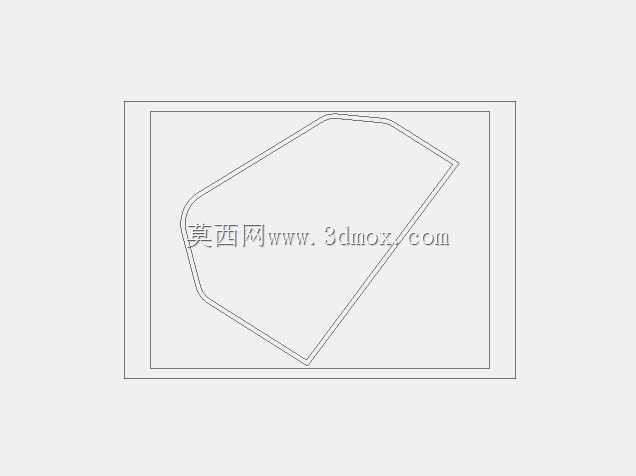

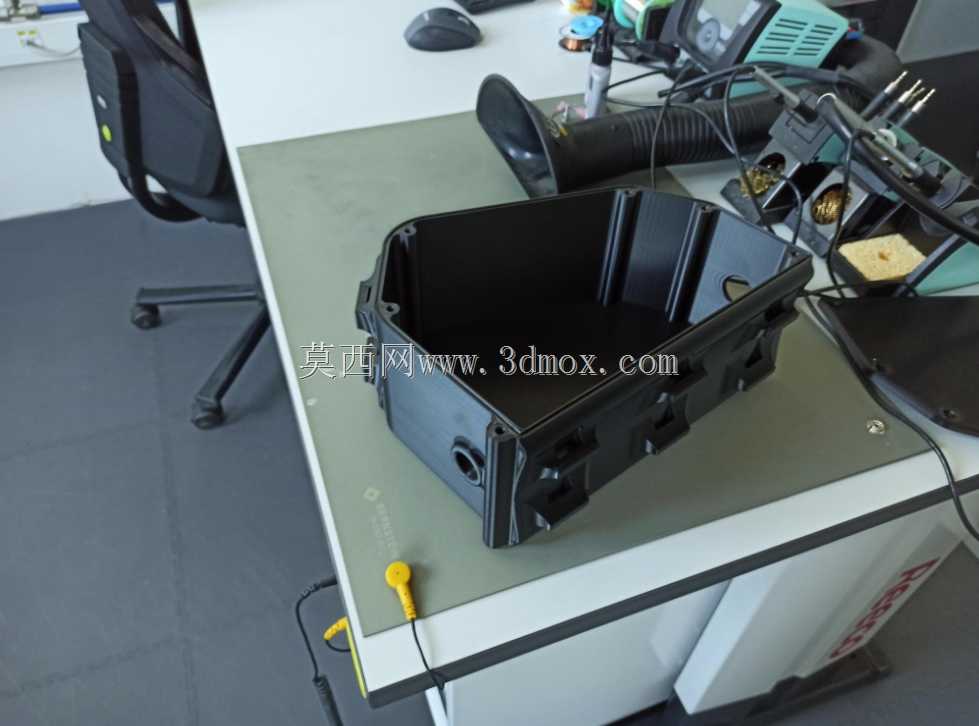

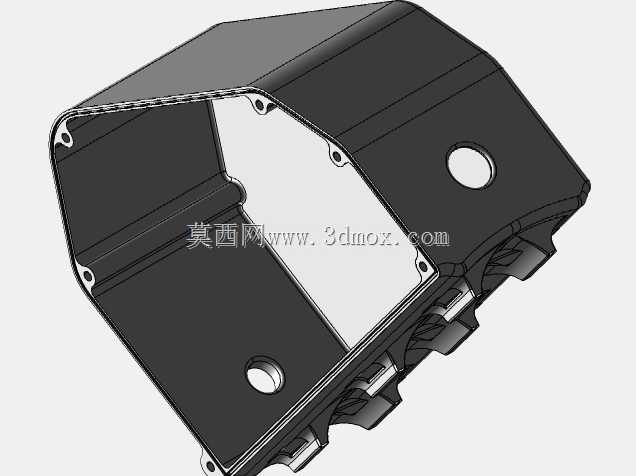

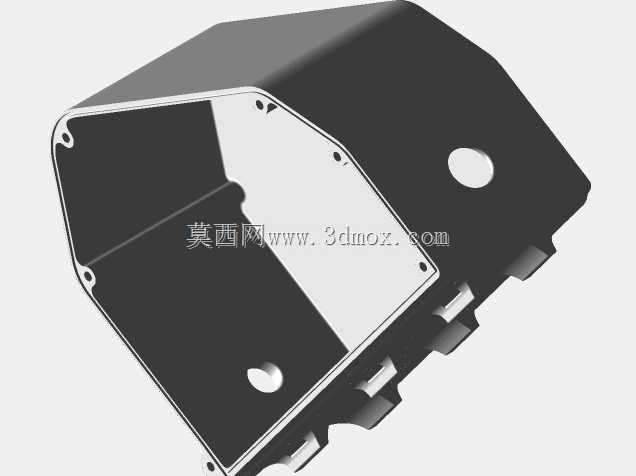

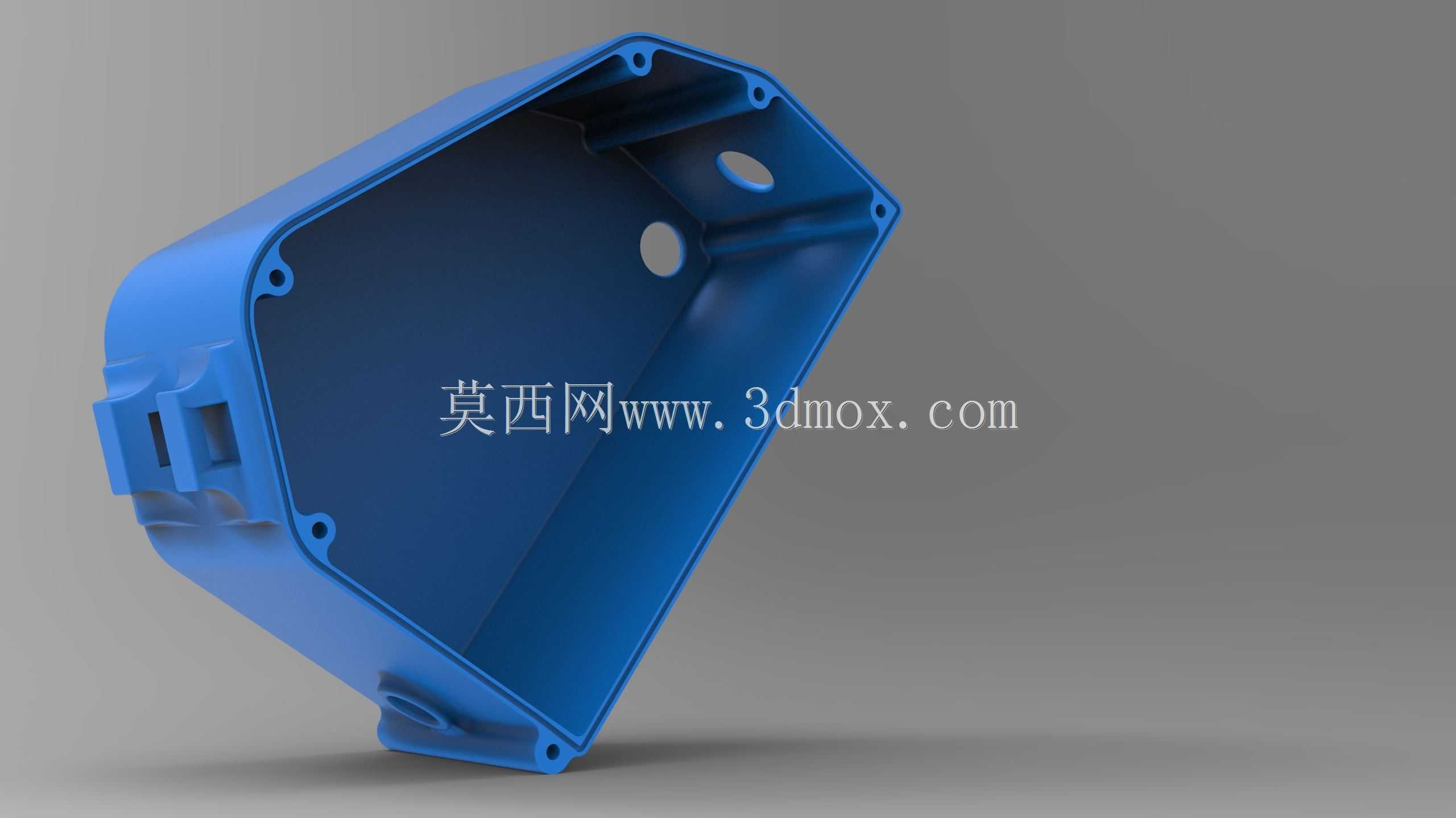

这款电池防护外壳主要应用于民用电动自行车的车载动力单元防护场景，日常使用中可将锂电池组完整包覆在内，隔绝骑行过程中遇到的泥水飞溅、路面碎石冲击、轻微磕碰剐蹭等外界损伤，同时为电池组提供稳定的安装限位，避免车辆颠簸过程中电池出现移位、接线松脱的问题，适配日常通勤、短途代步类电动自行车的改装与量产配套需求。从实际用途来看，该外壳除了基础的物理防护作用，还通过结构设计预留了走线与安装空间，能够兼容常规规格的方形锂电池组排布，外壳边缘的密封贴合面可配合防水胶条实现基础的防雨防水能力，满足雨天短途骑行的使用要求，侧面预留的圆形开孔可作为电源接线出口或者电量指示灯的观测位，无需额外开孔破坏壳体整体结构强度。产品功能特性上，壳体采用一体化的异形腔体结构，整体为敞口式设计，开口边缘均匀分布了多个带安装孔的连接凸台，可配合上盖实现快速扣合与螺丝锁紧，壳体外侧设置了弹性卡扣结构，能够直接卡接在电动自行车的车架预设安装位上，无需额外设计复杂的固定支架，底部的支撑凸脚可以在安装时承托壳体整体重量，分散卡扣位置的受力，避免长期使用后卡扣出现断裂变形。设计思路上，这款壳体充分考虑了3D打印的成型特性，所有转角位置都做了圆角过渡处理，避免打印过程中出现应力集中导致的层间开裂，壳体壁厚保持均匀一致，既能够满足打印成型的壁厚要求，也能在控制整体重量的前提下保证足够的结构强度，安装孔位都做了加厚凸台处理，反复拆装螺丝也不会出现孔位开裂的问题，异形的腔体轮廓完全贴合电动自行车车架的斜梁角度，安装后不会突出车架过多影响骑行踩踏空间。外形尺寸与安装边界方面，壳体整体为斜置的多边形腔体结构，长度方向适配常规10串锂电池组的排布尺寸，宽度方向控制在车架安装位的允许范围内，不会与脚踏、曲柄等转动部件产生运动干涉，外侧卡扣的位置与尺寸完全匹配常见电动自行车车架的安装卡槽间距，底部支撑脚的高度预留了足够的走线空间，安装后壳体与车架之间留有微小间隙，避免骑行过程中震动摩擦损伤车架漆面，所有向外突出的结构都做了圆弧收边，不会存在尖锐边角划伤使用者或者磨损线路的问题。
