嵌入式直流30mA指针模拟电流表头结构

　　在低压电控柜、实验测试台、小型电源设备、教学实训装置的面板设计中，这类小量程指针式直流电流表是非常常见的电流指示部件，不同于数显表的跳字显示，指针表头的偏转可以直观反映电流的连续变化趋势，操作人员扫一眼就能判断回路电流的波动状态，在需要快速判断负载是否正常工作的场景下，这种模拟指示的可读性反而更具优势，尤其是在设备调试阶段，缓慢变化的指针偏转比跳变的数字更容易捕捉电流的瞬态变化细节。

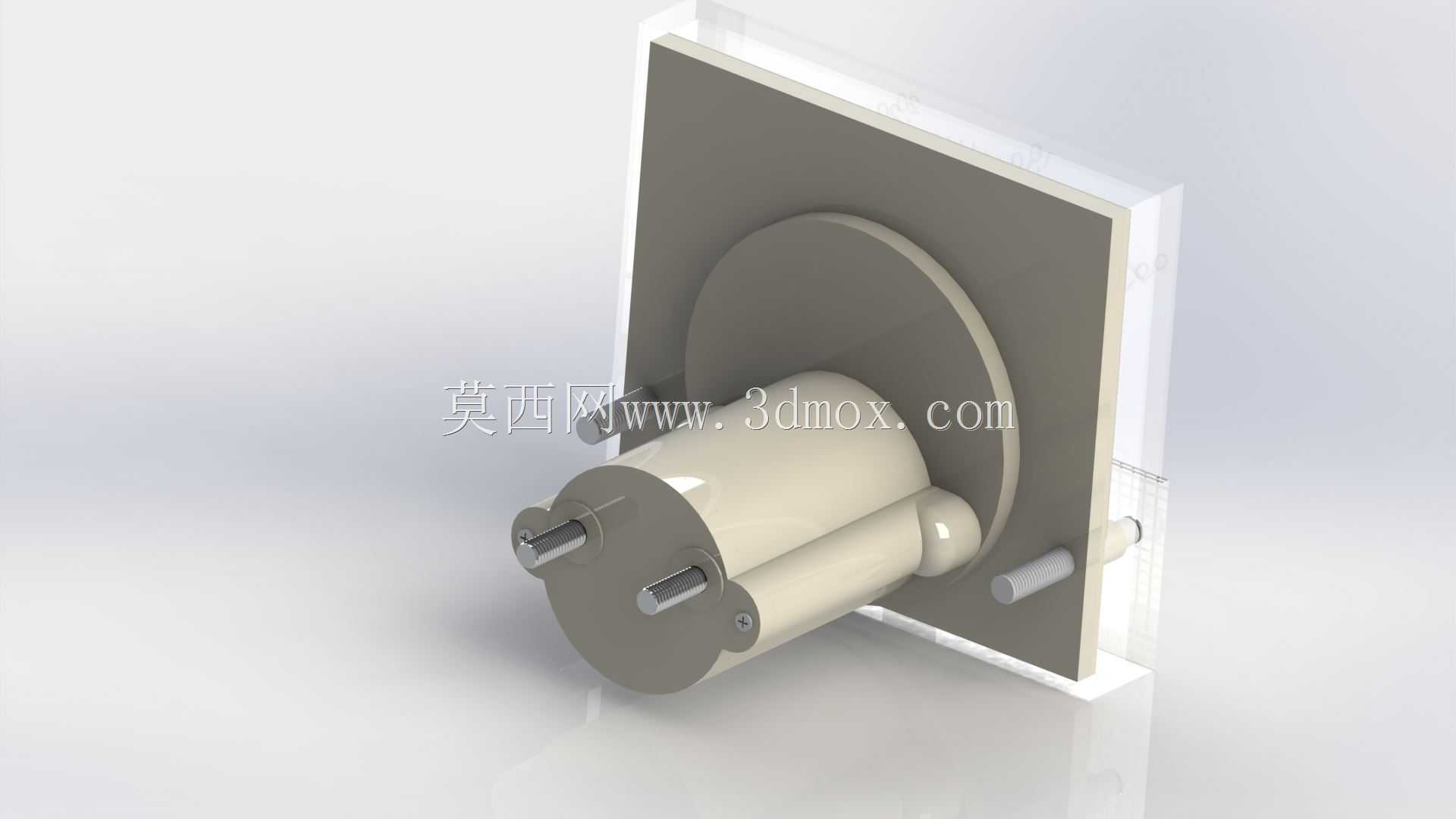

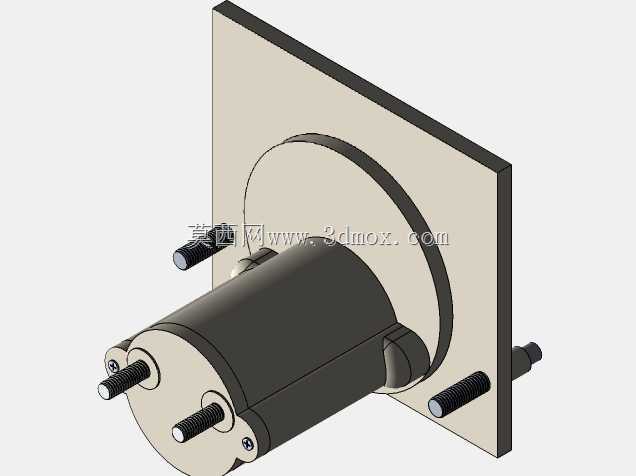

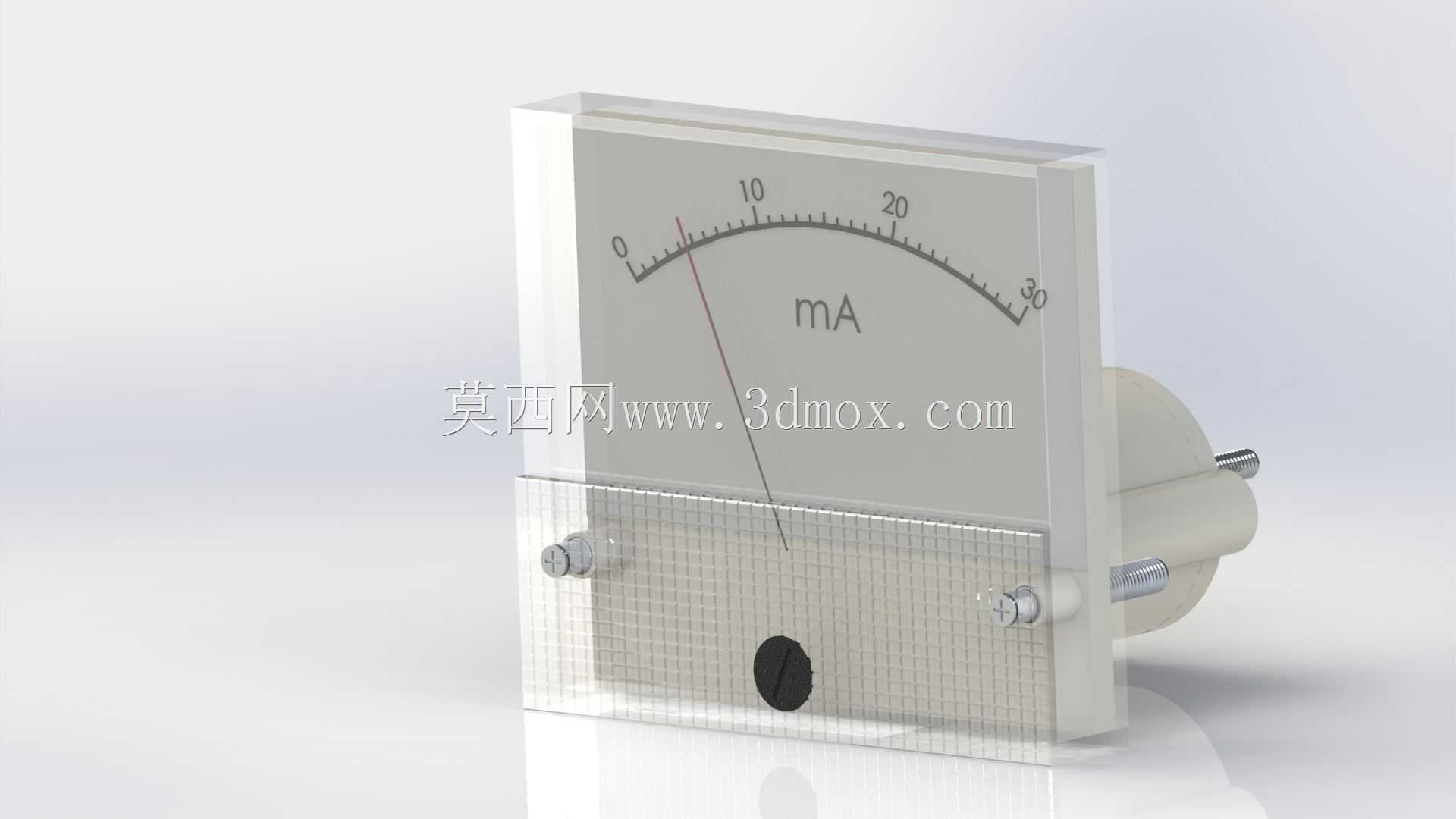

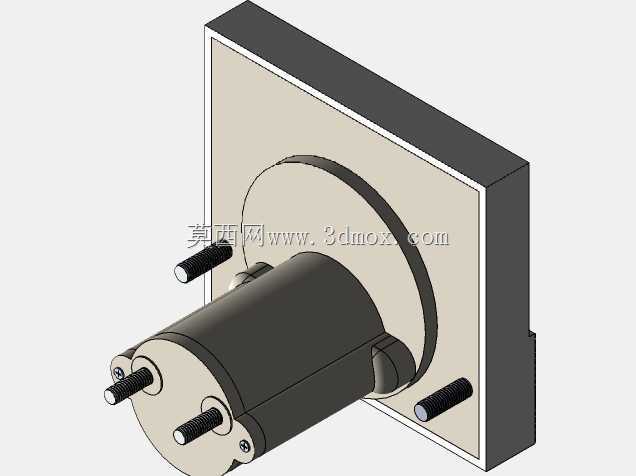

　　从结构设计上看，这款表头采用方形嵌入式安装结构，正面为透明防护面罩，既可以清晰观察表盘刻度与指针位置，又能阻挡日常使用中的灰尘、飞溅物接触内部的磁电式机芯，面罩下方的格栅区域是表盘的固定压边，同时预留了零点调节螺丝的安装位，当表头长期使用出现机械零点偏移时，不需要拆下表头，直接用小号一字螺丝刀在面板正面就能完成零点校准，大幅降低后期维护的工作量。表头背部伸出的两个接线柱是电流信号的接入端，接线时需要注意电流方向与表盘标注的正负极一致，避免指针反向偏转打弯表针，背部的安装结构采用两侧带固定螺丝的卡扣式设计，安装时只需要在设备面板上开出对应尺寸的方孔，将表头从面板正面嵌入，再从背部拧紧两侧的固定螺丝，就能将表头牢牢压紧在面板上，不需要额外的安装支架，适配厚度在1到3毫米之间的各类金属、塑料面板，安装效率非常高。

　　这款表头的测量量程为直流0到30mA，属于磁电系仪表，核心是内部的永久磁钢与转动线圈结构，当被测直流电流流过线圈时，线圈产生的磁场与永久磁钢的磁场相互作用产生转动力矩，带动指针偏转，当转动力矩与游丝的反作用力矩平衡时，指针就会停在对应电流值的刻度位置，这种结构的表头内阻稳定，偏转线性度好，2.5级的精度等级完全满足工业设备的电流指示需求，不需要作为精密计量使用，只需要反映回路的工作电流区间即可。在耐压设计上，表头的带电部分与外壳之间可以承受2000V工频电压1分钟不击穿，足够应对低压电控设备的绝缘要求，不会因为面板上的仪表部件造成绝缘失效风险。阻尼响应时间小于4秒，也就是说当回路电流接通后，指针会平稳偏转到对应位置，不会出现长时间来回摆动的情况，也不会因为阻尼过大导致指针反应迟缓，操作人员可以快速读取电流数值。

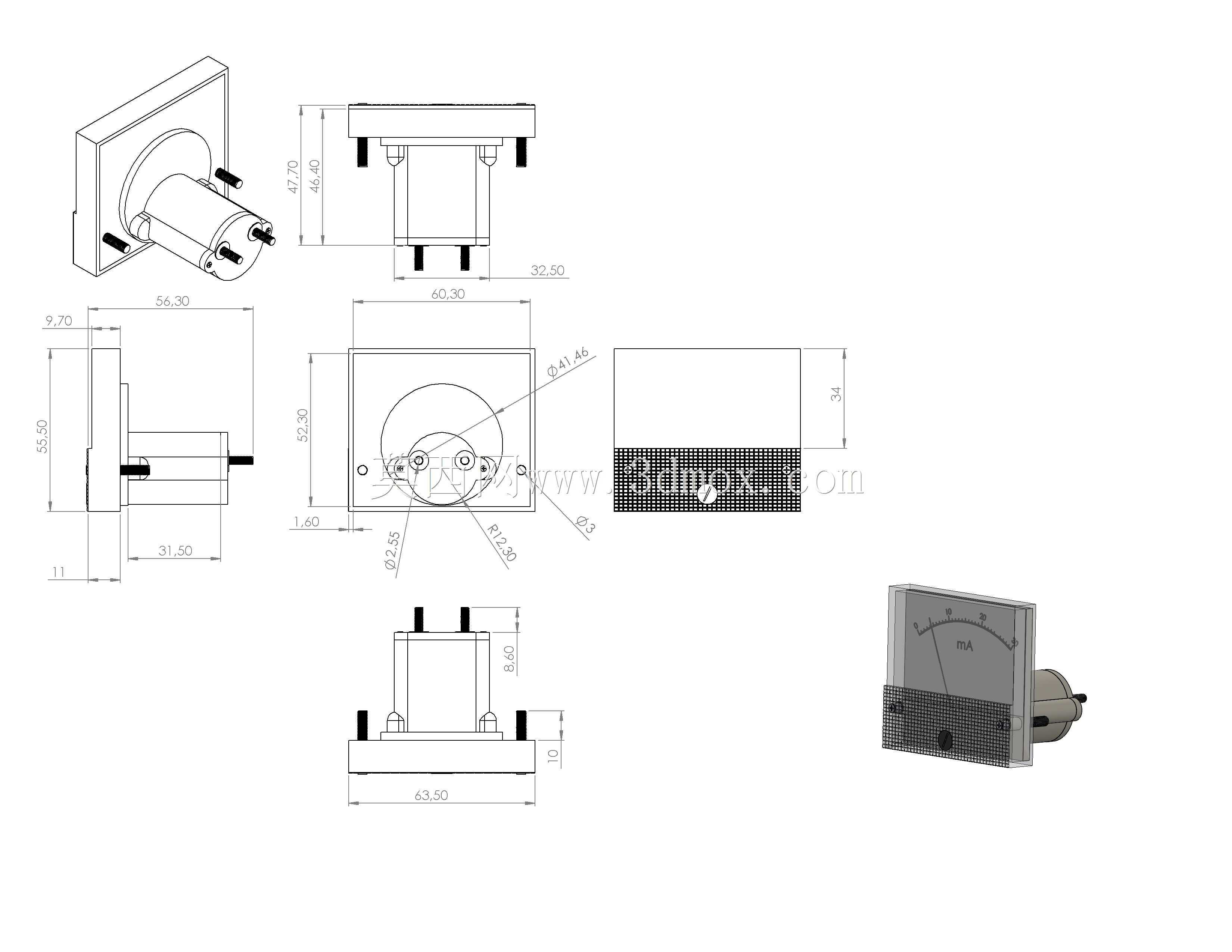

　　从安装边界尺寸来看，这款表头的正面外形尺寸为56毫米乘64毫米，对应面板开孔尺寸需要匹配表头的嵌入部分尺寸，安装后正面突出面板的高度非常小，不会占用过多的面板外部空间，背部的接线端突出长度也控制在合理范围内，不会和柜内的走线、其他部件产生干涉。表头整体外壳采用阻燃白色工程塑料材质，重量仅75克，安装后不会给面板带来额外的负重，长期使用也不会出现外壳变形、变色的问题。在实际选型应用中，这类小量程电流表除了直接测量小电流回路之外，还可以通过外接分流器的方式扩展电流量程，用来测量更大的直流电流，只需要根据分流器的压降参数匹配表头的满偏电流即可，在老式的直流电源、充电机、工控设备面板上，这类表头的应用非常广泛。

　　建模过程中需要重点关注几个配合尺寸的准确性：首先是面板开孔的尺寸公差，必须保证表头可以顺利嵌入，同时固定螺丝压紧后不会出现松动；其次是背部接线柱的位置与间距，要匹配常规的冷压接线端子尺寸，方便现场接线；还有零点调节螺丝的位置，必须正对正面的调节孔，保证校准工具可以顺利接触到调节槽。表盘的刻度绘制需要符合线性偏转的规律，0到30mA的刻度均匀分布，刻度线的长度区分主刻度与细分刻度，主刻度标注0、10、20、30mA的数值，方便快速读数，指针的转动中心要与表盘的圆弧刻度同心，避免出现不同刻度位置的读数误差。透明面罩的装配间隙需要控制在合理范围，既不能因为间隙过大导致面罩松动，也不能因为间隙过小造成装配时面罩被压裂。
