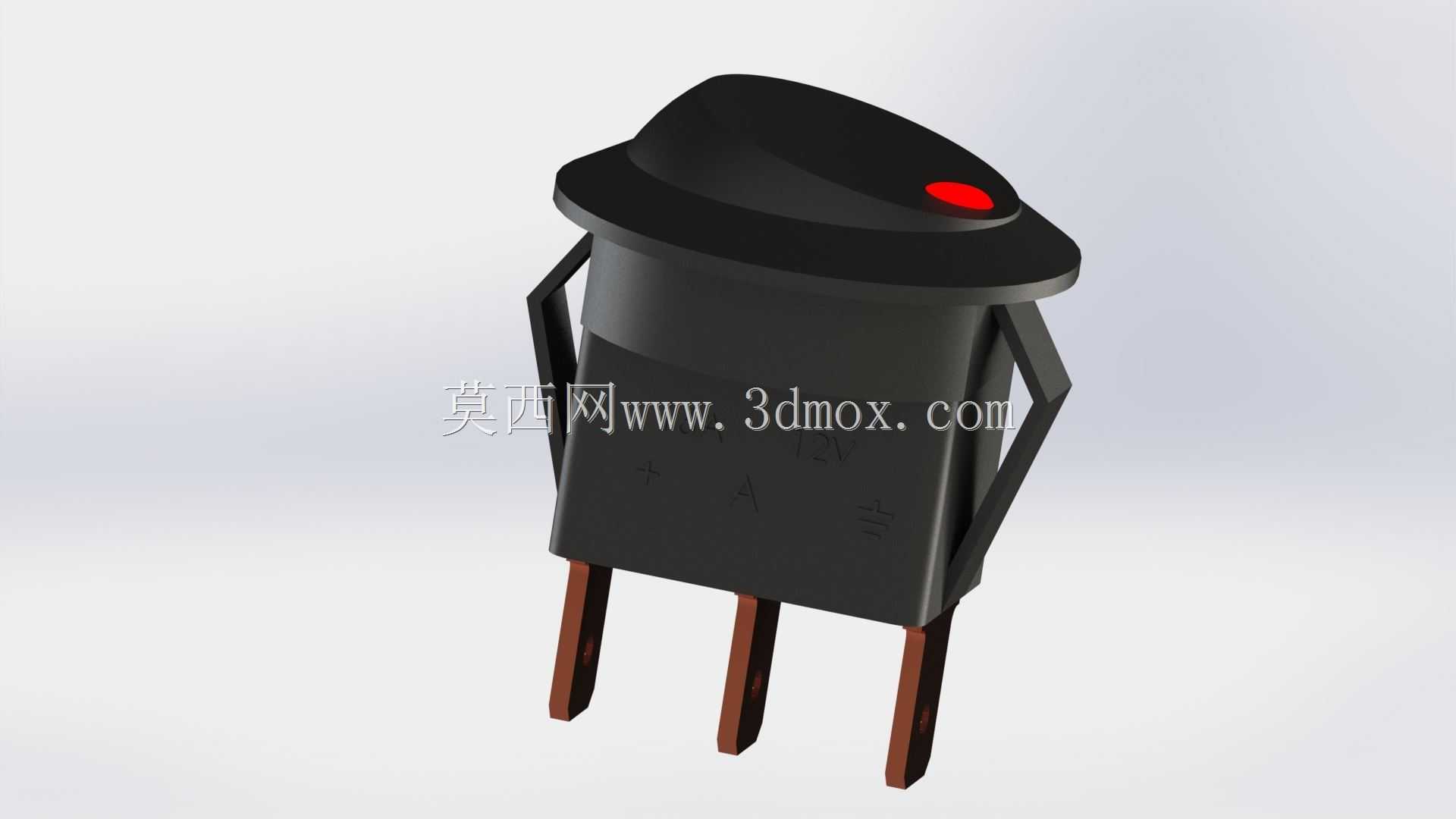

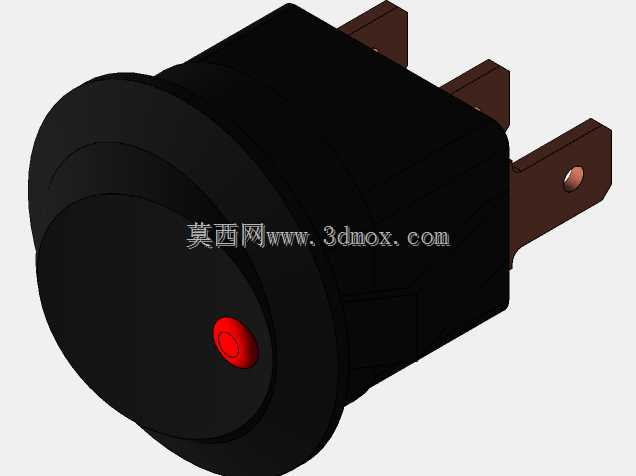

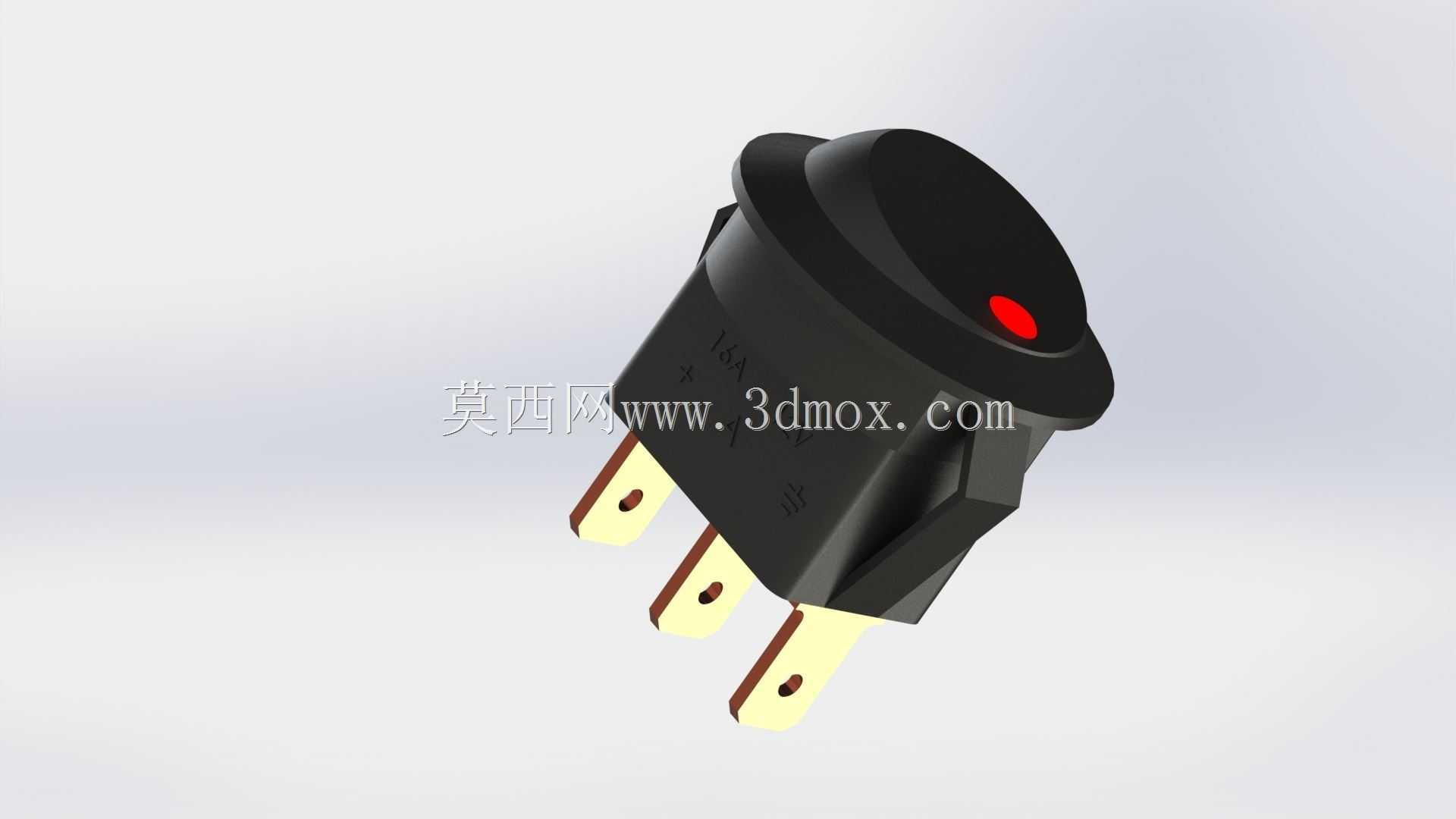

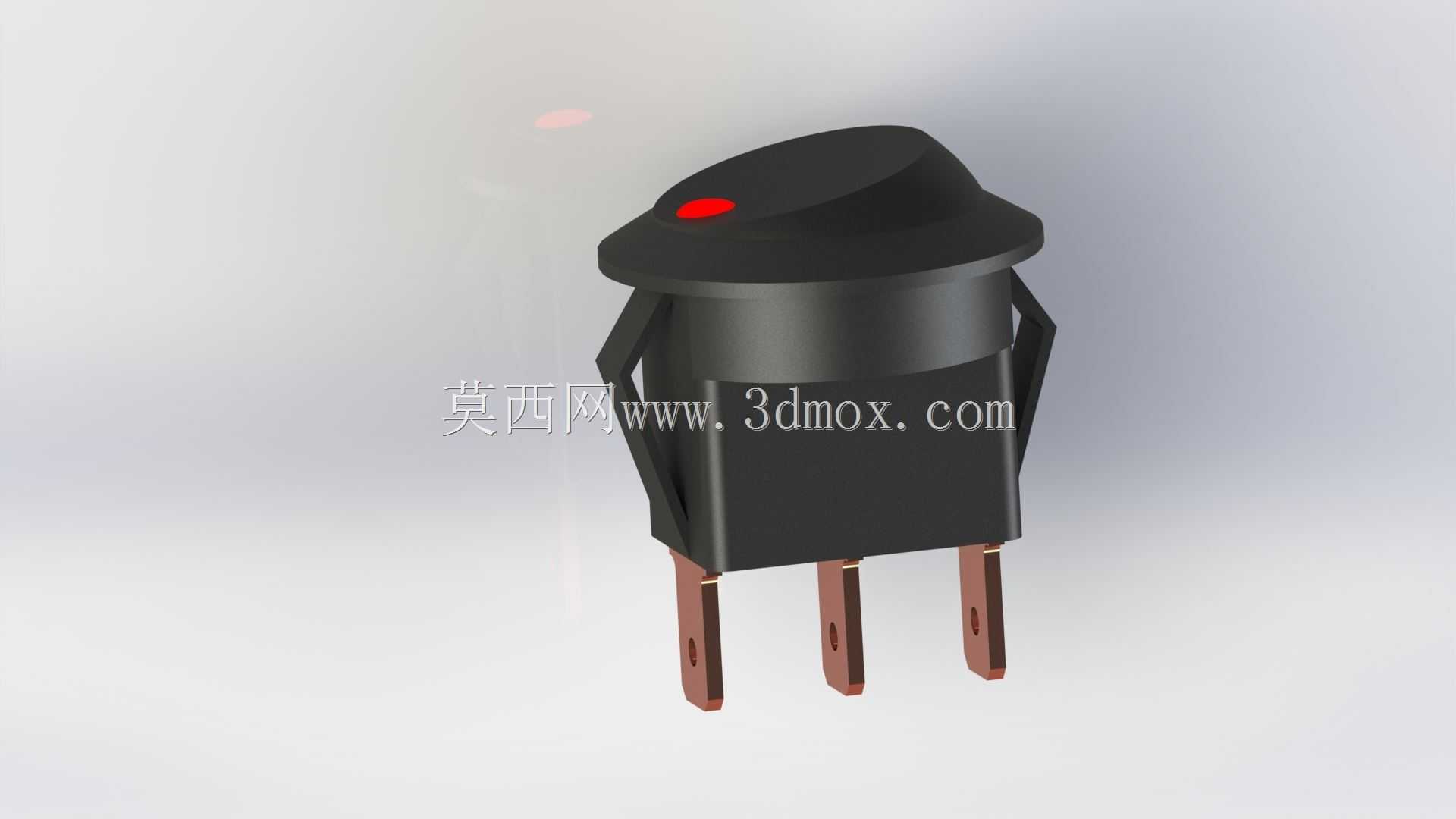

带红色指示灯圆形船型拨动开关

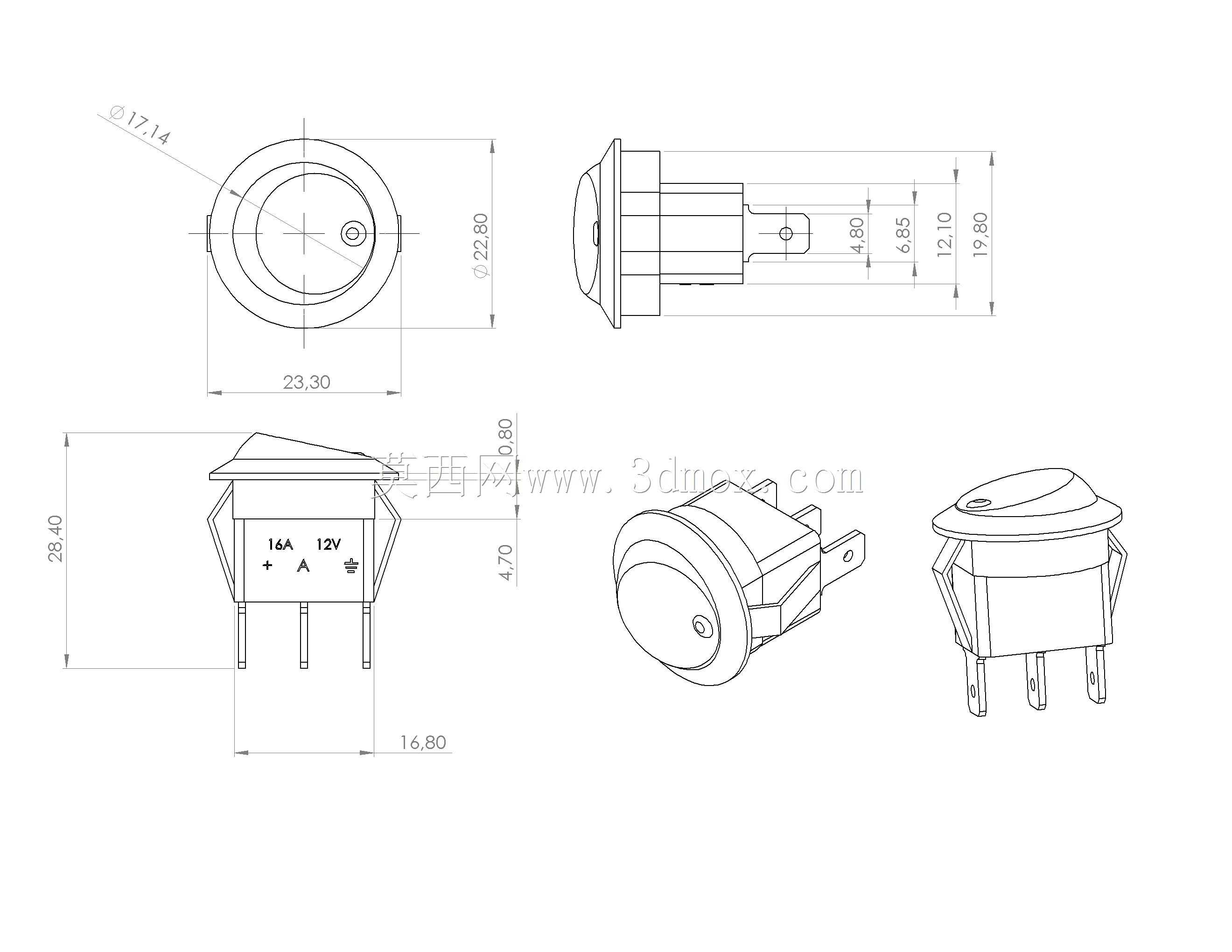

这款带红色指示灯的圆形拨动开关，是低压电控回路中常用的通断控制元件，广泛适配汽车内饰改装、小型家电控制、工控设备面板、低压直流配电模组等场景，可实现单回路电源的通断切换，自带的红色LED指示灯能够直观反馈回路通电状态，避免操作人员误判设备供电情况，在12V直流车载场景、小型消费电子设备中应用尤为普遍。从功能特性来看，该款开关属于单刀单掷拨动结构，仅设置通断两个工作档位，拨杆操作阻尼适中，档位切换有清晰的触感反馈，内置的LED指示灯与开关主回路联动，开关拨至导通档位时指示灯同步点亮，无需额外增设状态指示元件，可有效简化面板布局。开关的插装式引脚采用镀铜工艺，导电性能优异，插拔接线时接触电阻低，长期使用不易出现氧化接触不良的问题，引脚的间距设计符合通用低压开关的安装规范，可适配常规的快接接线端子，无需额外定制接插件就能完成装配。在设计思路上，这款开关采用圆形嵌入式安装结构，外壳选用耐高温阻燃的工程塑料材质，可耐受日常使用中的常规温度波动，拨杆顶部的红色指示点与内置LED形成双重状态提示，即便在指示灯未点亮的状态下，也能通过拨杆的倾斜角度与顶部红点位置快速判断开关档位。开关的安装卡扣采用弹性悬臂结构，安装时仅需在面板上开出对应尺寸的圆形安装孔，将开关推入即可依靠卡扣完成卡紧固定，无需额外加装固定螺母，装配效率更高，卡扣的弹性设计可适配一定厚度范围内的面板，通用性更强。从外形尺寸与安装边界来看，开关整体为圆柱状嵌入结构，外露的拨杆部分做了圆弧过渡处理，操作时手感顺滑无棱角，嵌入面板后的主体部分直径与常规圆形船型开关尺寸兼容，可直接替换同规格的无灯款开关，无需重新扩孔修改面板。引脚伸出长度适配常规的接线空间，安装后引脚与设备内部其他元件预留有足够的安全绝缘距离，不会出现引脚触碰其他金属部件导致短路的问题，开关整体的密封结构可应对日常使用中的少量溅水场景，适配车载、小家电等存在少量液体溅洒风险的使用环境。
