GFC500自动驾驶仪操控旋钮结构设计

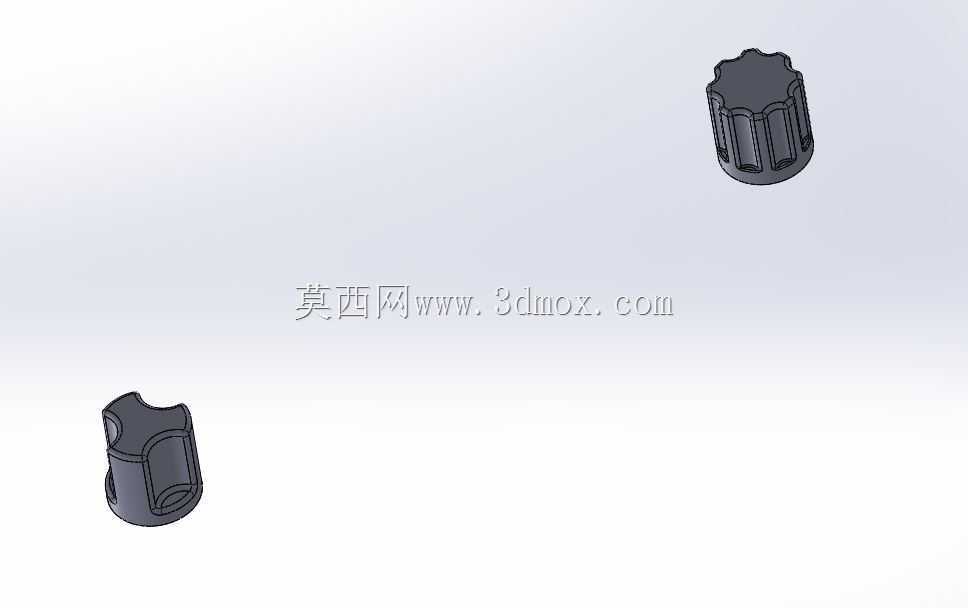

　　在通用航空飞行器的驾驶舱操控系统中，操控旋钮是飞行员与机载航电设备交互的核心触觉接口，GFC500自动驾驶仪配套的这款旋钮，直接承担着自动驾驶模式切换、参数微调、功能确认等高频操作的交互职能，其设计合理性直接影响飞行操作的精准度与误操作概率。从实际装机场景来看，这类旋钮不仅应用在通航固定翼飞机的GFC500自动驾驶仪面板上，也可同结构适配飞行模拟训练器的对应操控位，满足训练场景下高频率、大强度的操作损耗要求。

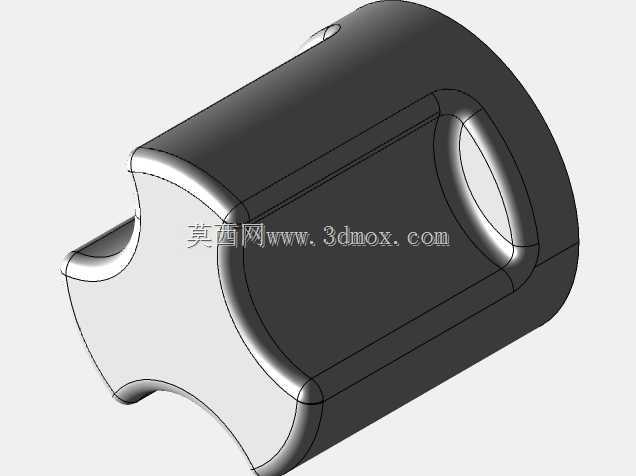

　　从功能特性层面拆解，这款旋钮采用带双侧定位凹缺的柱形结构，中心设置贯通的D型安装孔，可直接与自动驾驶仪面板上的编码电位器转轴配合，无需额外转接结构即可传递旋转扭矩，凹缺结构同时起到周向防呆作用，避免安装时出现相位偏差导致旋钮刻度与设备实际参数不匹配。旋钮外侧的曲面凹陷完全贴合成年人指腹的自然弧度，单指即可完成旋转、按压的复合操作，操作时的阻尼反馈可通过内侧与转轴配合的公差区间进行适配调整，既不会因阻尼过小导致飞行中受振动出现参数漂移，也不会因阻尼过大增加飞行员的操作负荷。

　　设计过程中首先要明确安装边界约束：这类航电操控部件的安装面板厚度通常在1.5mm-2.5mm之间，旋钮的轴向安装深度需控制在不触碰面板后侧电路板元件的范围内，径向尺寸要匹配面板上的开孔间距，避免相邻操控部件出现操作干涉。建模阶段优先以转轴配合尺寸为基准进行骨架建模，先确定中心D型孔的尺寸公差与转轴保持H7/k6的过渡配合，保证装配后无径向窜动；再向外推导旋钮的握持段轮廓，将握持段的直径控制在12mm-16mm的区间内，符合航电操控部件的人机工程学通用要求，双侧的凹缺位置对称度公差控制在0.1mm以内，保证不同角度操作时的触觉一致性。

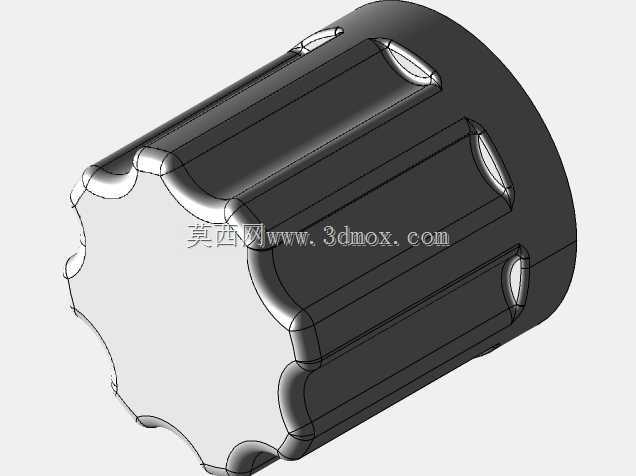

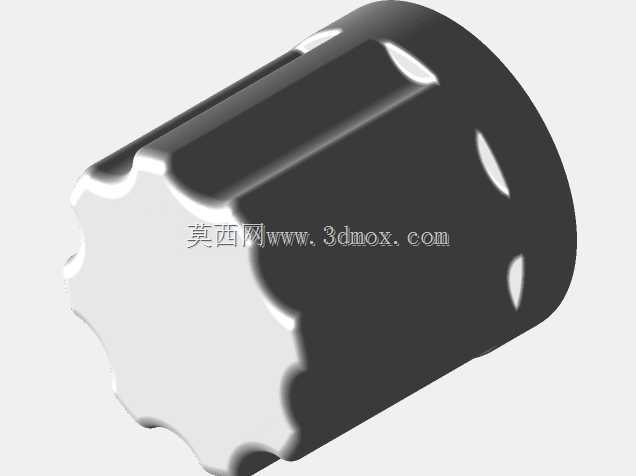

　　结构细节上，旋钮的端面做了微小的倒角处理，避免操作时尖锐边缘划伤手指，外表面不设置额外的防滑滚花，依靠曲面凹陷的轮廓即可提供足够的旋转摩擦力，同时减少积灰死角，适配驾驶舱内的清洁维护需求。材质选择上，装机版本通常采用阻燃ABS材质一体注塑成型，表面做哑光晒纹处理，避免驾驶舱强光下出现反光干扰飞行员视线；模拟器版本可采用光敏树脂3D打印制作原型，验证装配与操作手感后再开模量产。

　　从装配逻辑来看，这款旋钮从面板前侧直接压入转轴即可完成安装，无需在面板后侧设置额外的固定螺母，装配效率高，后期维护更换时仅需用拔取器从面板前侧拔出即可，无需拆解航电设备后侧的线束与结构，大幅降低地勤维护的工作量。在进行三维建模时，需要重点校验旋钮旋转全行程内与面板、周边按键、相邻旋钮的间隙，保证360度旋转过程中无卡滞、无摩擦，同时要预留0.2mm-0.3mm的轴向窜动间隙，避免温度变化导致的结构形变挤压转轴，影响电位器的正常使用寿命。

　　针对飞行模拟器的应用场景，这款旋钮的结构可直接适配市面上通用的工业级编码电位器，无需修改安装尺寸即可替换模拟设备上的原有磨损旋钮，其操作手感与真机部件保持一致，能够帮助飞行学员在训练阶段建立正确的操作肌肉记忆，避免真机训练时出现操作手感差异导致的操作失误。在结构强度校核层面，需要保证旋钮在承受15N的轴向按压力、1N·m的旋转扭矩时不出现开裂、变形，满足航电部件的可靠性要求，同时整体重量控制在5g以内，减少对面板后侧电位器转轴的径向载荷，延长电位器的使用寿命。
