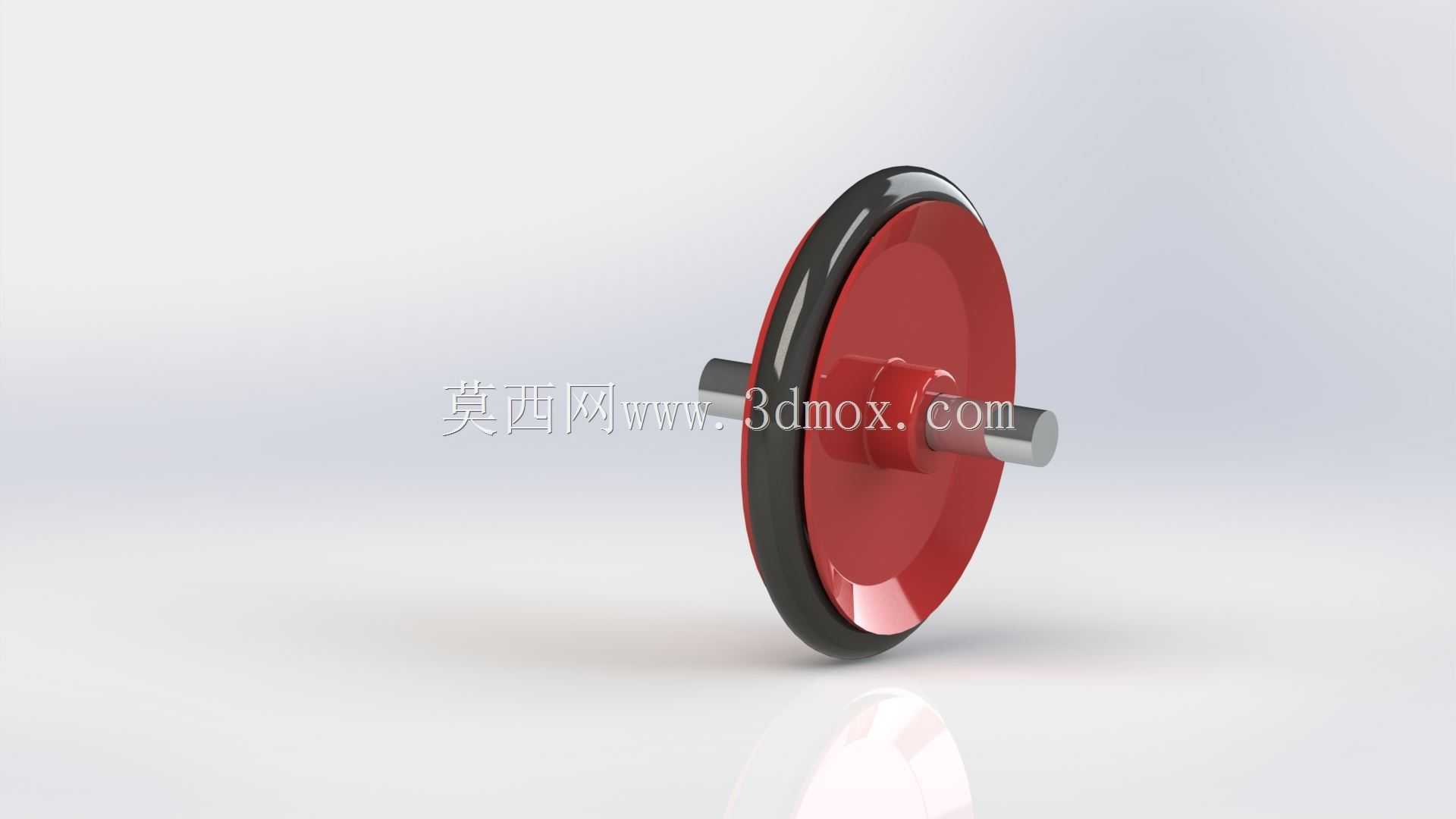

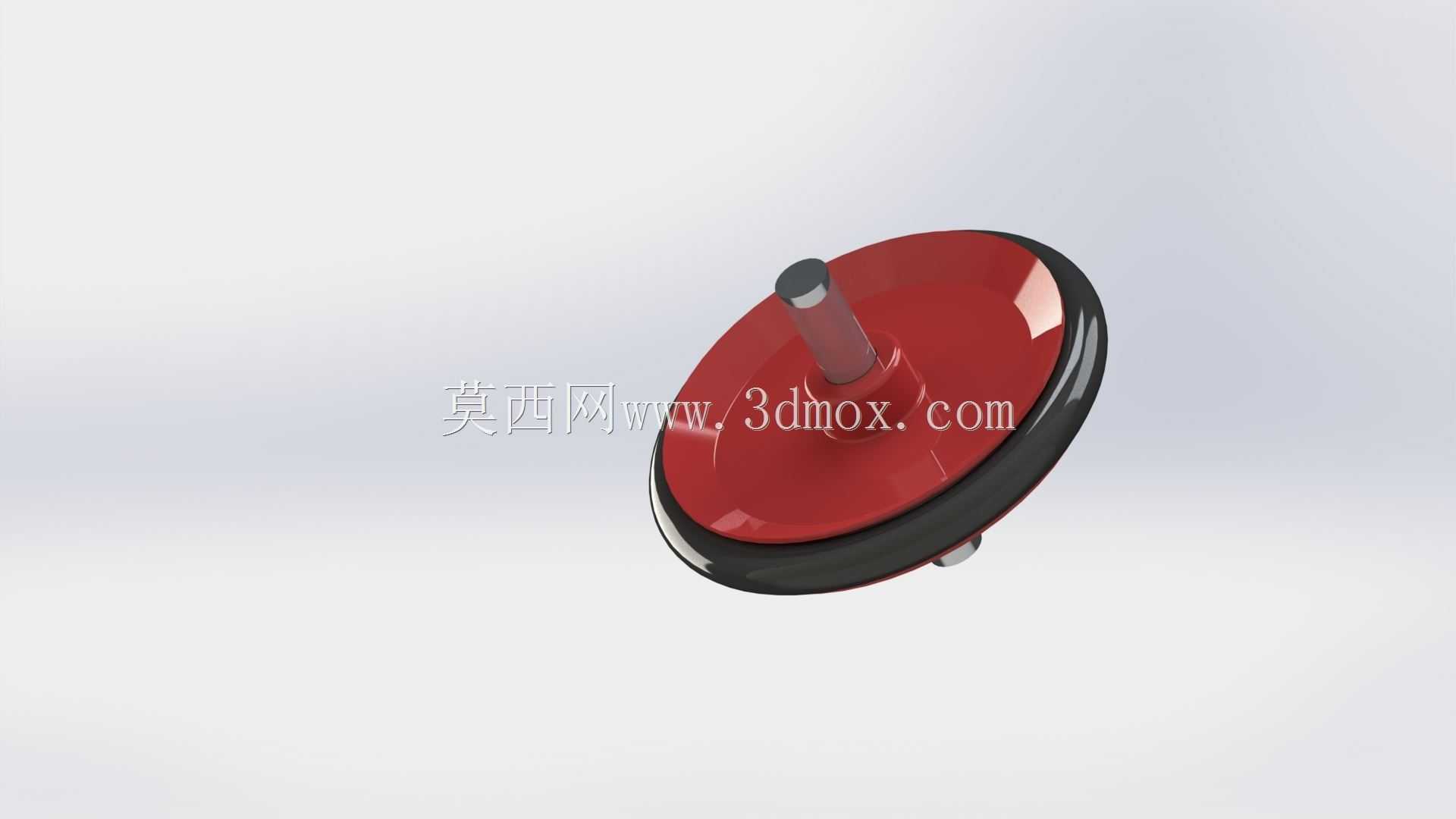

DIY机器人用橡胶包胶小车轮结构

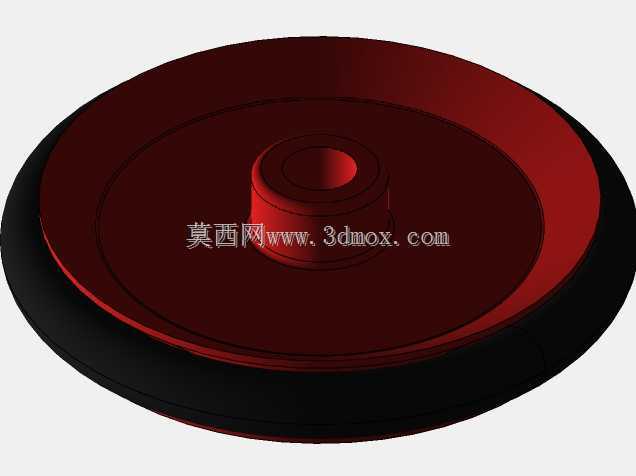

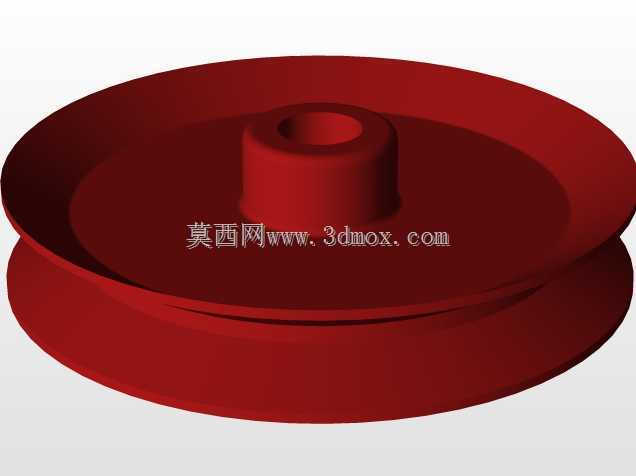

　　这款轮组结构主要面向小型桌面机器人制作、科教类玩具拼装、小型移动载具原型开发场景，在桌面级移动作业平台、学生竞赛类小型机器人、DIY智能小车项目中可作为行走执行部件使用，适配常规圆形金属轴的安装方式，不需要额外定制异形连接结构，能直接压装到对应直径的输出轴上完成装配。从功能特性来看，轮体外层采用橡胶材质包胶设计，接触地面时能提供足够的静摩擦力，避免光滑地面行走时出现打滑空转的问题，同时橡胶层具备一定的弹性缓冲能力，在经过桌面细小缝隙、微小凸起障碍时，能吸收部分冲击，减少轮体跳动带来的行走偏移，保证小型移动设备的行进稳定性。内层轮盘采用硬质结构设计，为外层橡胶提供足够的支撑刚度，避免轮体承受径向载荷时出现过度形变，

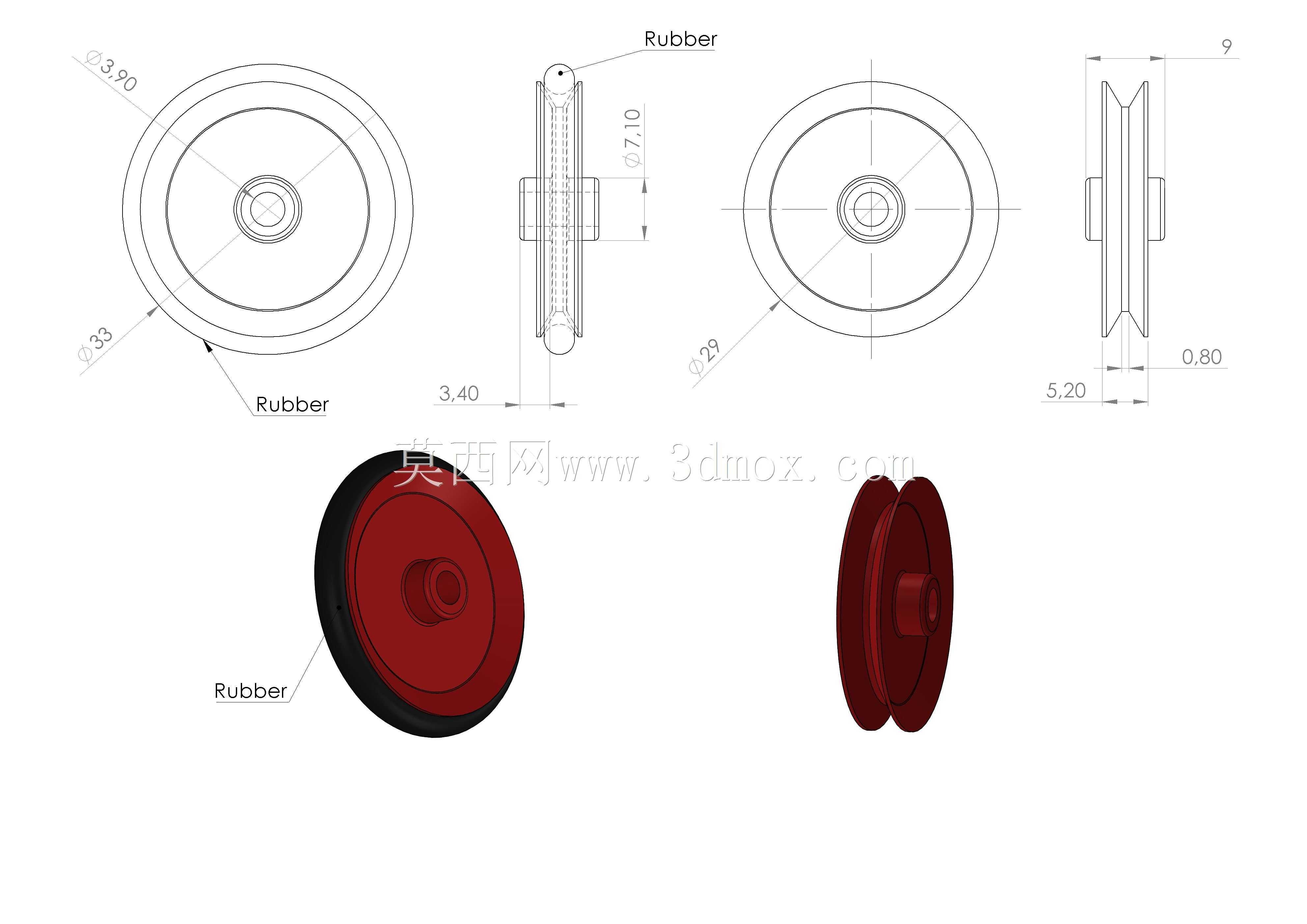

　　保证转动过程中的圆度，减少行走时的偏心晃动。中间的金属轴套部分与轮盘过盈配合，轴套内孔与安装轴采用间隙配合的公差设计，既可以保证轮体绕轴顺畅转动，也不会因为配合间隙过大出现径向窜动。设计过程中优先考虑了DIY场景的装配便利性，没有采用复杂的卡扣或者螺丝锁紧结构，只需要将轴对准轴套内孔压入即可完成安装，不需要额外的紧固件，降低手工拼装的操作难度。尺寸设计上，轮体整体直径控制在29毫米左右，轮体自身的宽度约5毫米，外层橡胶的厚度约3.9毫米，内孔适配直径4毫米的金属安装轴，安装时不需要对轴做二次加工，只要轴径符合公差要求即可直接装配。轮体的安装边界需要注意，伸出轮盘两侧的轴段长度需要匹配安装支架的间距，

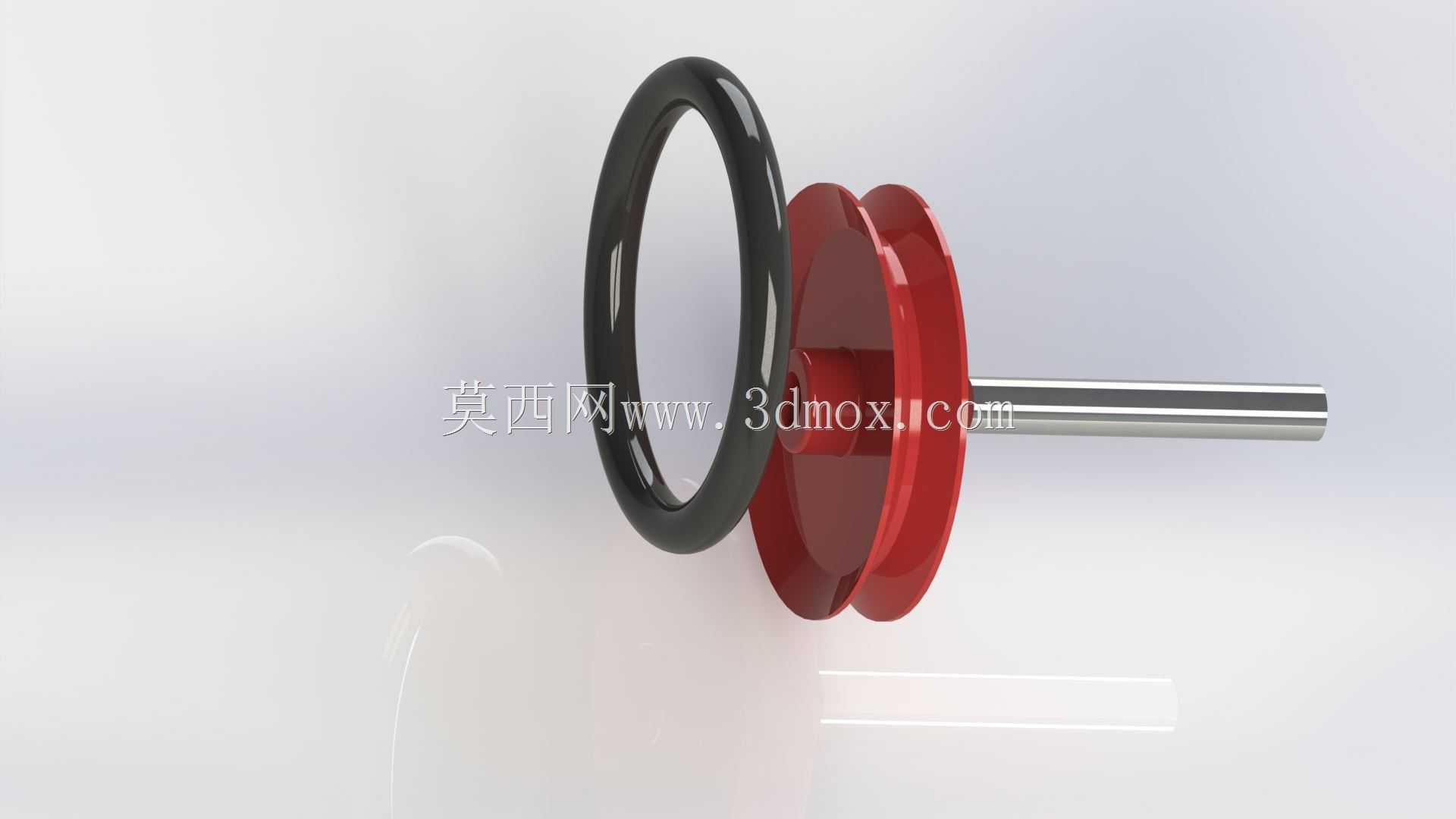

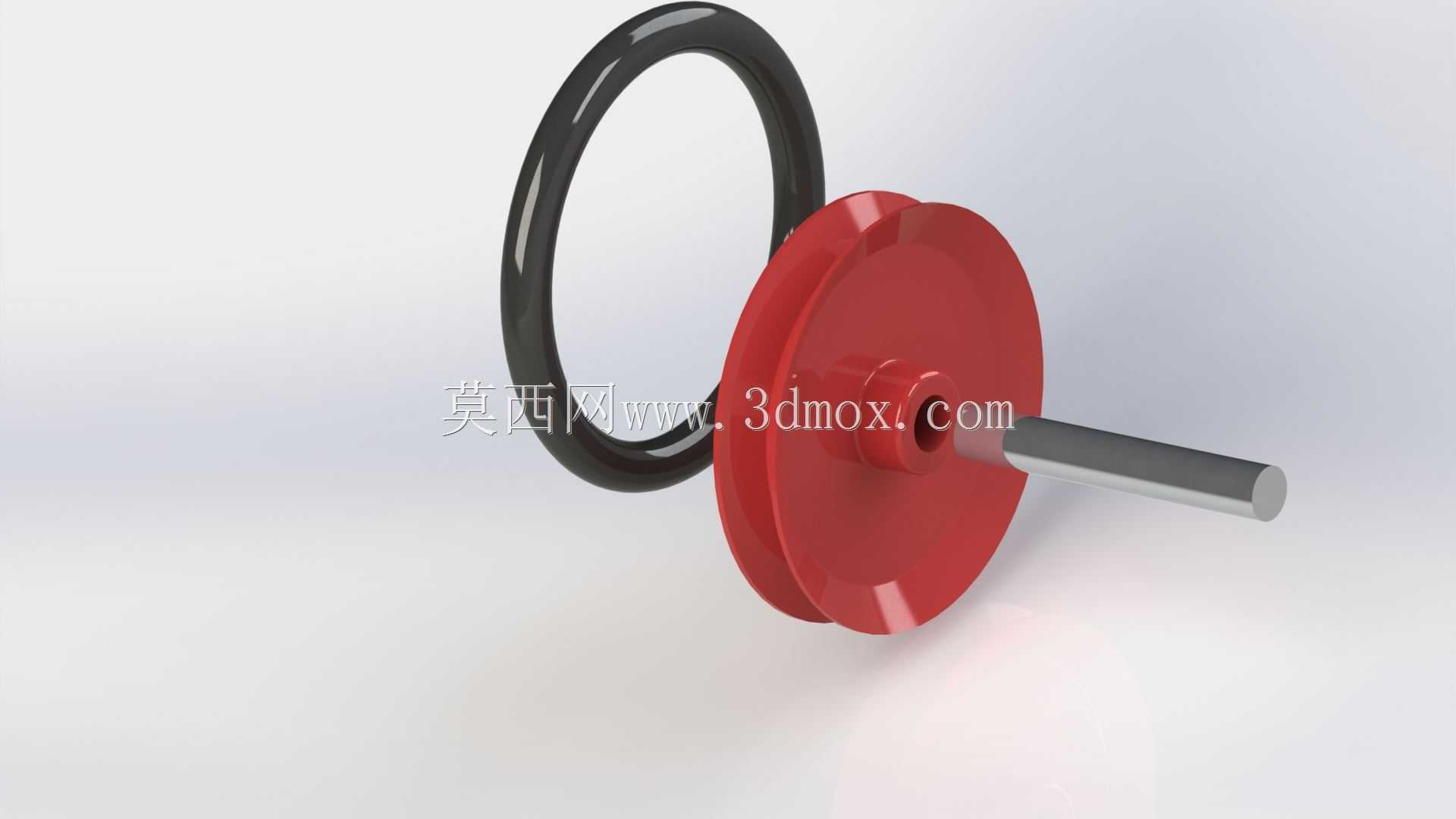

　　保证轮体转动时不会和两侧支架发生摩擦干涉，轮体转动时的最大回转半径就是自身半径，在设计设备底盘的离地间隙时，只要保证底盘最低点距离地面高度大于轮体半径加上预留的跳动间隙即可，不需要额外预留过多的安装空间。这类小型轮组在实际使用中，不需要额外添加润滑结构，橡胶外层与硬质地面、木质桌面、PVC桌面等常见接触面都有较好的适配性，不会刮花接触表面，适合在室内桌面场景使用。轮盘的红色硬质部分采用对称结构设计，转动时的动平衡表现较好，在低速行走场景下不会出现明显的振动，即使是采用小扭矩减速电机直接驱动，也能顺畅带动轮体转动，不会因为轮体自身的偏心问题增加电机的负载。包胶层与内层硬质轮盘的结合面采用滚花结构设计，能提升橡胶与硬轮盘的结合力，

　　长时间转动或者频繁启停时，不会出现橡胶层与硬轮盘滑脱、相对转动的问题，保证动力传递的可靠性。在做小型机器人的行走布局时，这类轮组既可以作为主动轮搭配电机使用，也可以作为从动随动轮安装在设备的支撑端，不需要额外配置轴承结构，依靠轴与轴套的配合就能实现顺畅转动，能简化小型移动设备的整体结构，减少不必要的零件数量，降低DIY制作的成本和装配复杂度。
