150磅级8英寸法兰滑套结构设计

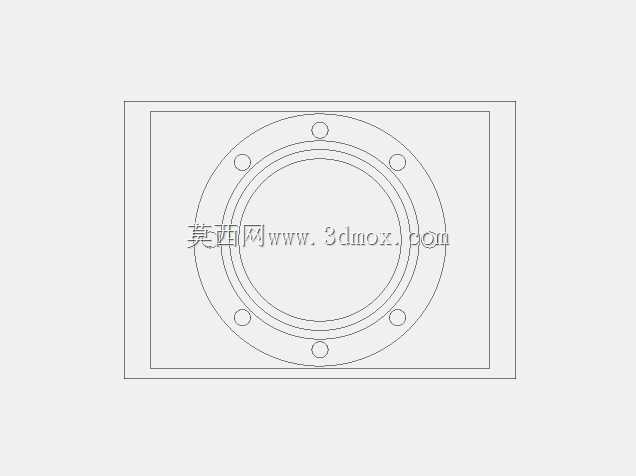

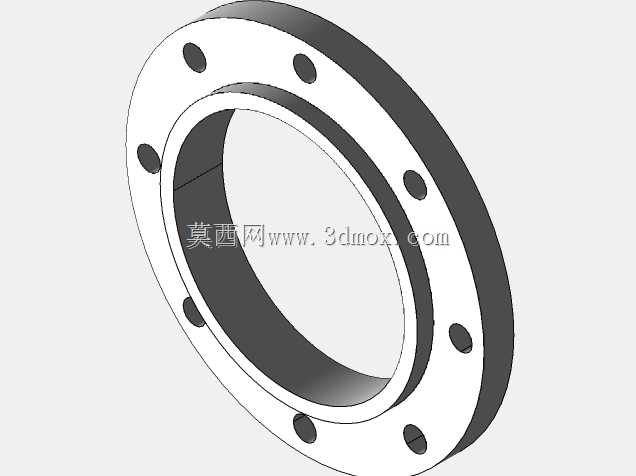

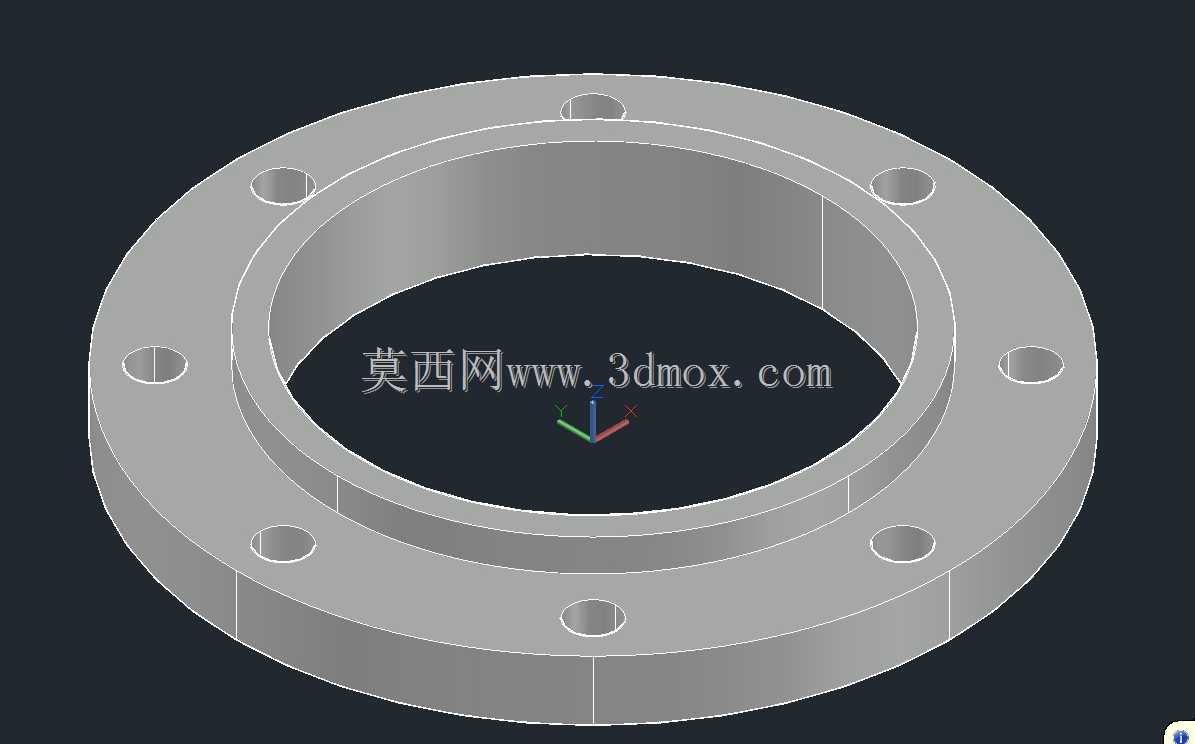

这款法兰滑套主要应用于工业管路系统的连接场景，适配公称压力150磅级、公称通径8英寸的管路布设需求，是石油化工、市政给排水、暖通空调、轻工制药等行业管路搭建中常用的连接构件，主要承担管路对接时的定位承托、间隙补偿与密封辅助作用，能够在低压流体输送工况下，为两段管路的对接提供稳定的安装基准，同时抵消管路安装时存在的少量轴向错位偏差，降低现场安装的对位难度，提升管路装配的施工效率。从功能特性来看，该滑套采用带颈法兰式的整体结构设计，外圈均匀分布8个螺栓安装通孔，能够匹配对应规格的法兰紧固件实现锁紧固定，安装时可将滑套套入待连接的管道端部，通过外圈法兰与配对法兰的螺栓锁紧，配合密封垫片实现管路连接处的静密封，避免输送介质出现渗漏问题；滑套的内孔尺寸与对应通径的管道外径做了适配性公差设计，既能够保证管道顺利穿入滑套内部完成对位，又能控制配合间隙在合理范围，避免间隙过大导致的密封失效或管路偏心问题。在设计思路上，这款滑套遵循ANSI B16.5管法兰标准的尺寸规范进行结构建模，整体采用轴对称结构设计，保证受力时各方向载荷均匀分布，避免局部应力集中导致的构件变形；法兰盘的厚度经过受力校核，能够承受150磅级压力下的螺栓锁紧力与管路内压产生的轴向推力，带颈结构的设计能够强化法兰盘与套筒部分的连接强度，降低连接处的应力突变，提升构件整体的承压能力；螺栓孔的分布圆直径、孔径尺寸均严格匹配对应规格法兰的安装尺寸，保证现场安装时能够与标准法兰实现无损互换，无需额外进行二次加工。从安装边界来看，该滑套的套筒段长度经过合理设计，既能够为管道插入提供足够的承插深度，保证连接后的结构稳定性，又不会占用过多的管路轴向安装空间，适配狭小空间内的管路布设需求；法兰外圈的外径尺寸控制在标准范围内，安装时所需的螺栓操作空间与常规同规格法兰保持一致，无需额外预留特殊的操作空间，能够适配现有管路系统的安装工况，可直接替换同规格的老旧滑套构件，降低管路维护改造成本。滑套的端面加工基准设计合理，能够保证与配对法兰贴合时的平面度要求，避免因端面不平导致的密封垫片压合不均问题，有效提升管路连接后的密封可靠性，减少后期运维的渗漏隐患。
