2.5英寸卫生级手动蝶阀结构设计

　　这款2.5英寸卫生级蝶阀的三维结构，主要面向食品饮料、生物制药、洁净日化等对管路卫生要求较高的流体输送场景。在这类生产线中，阀门不仅承担通断与调节作用，还需要满足频繁清洗、无积液死角、拆装便捷等要求，因此结构细节与普通工业蝶阀存在明显区别。

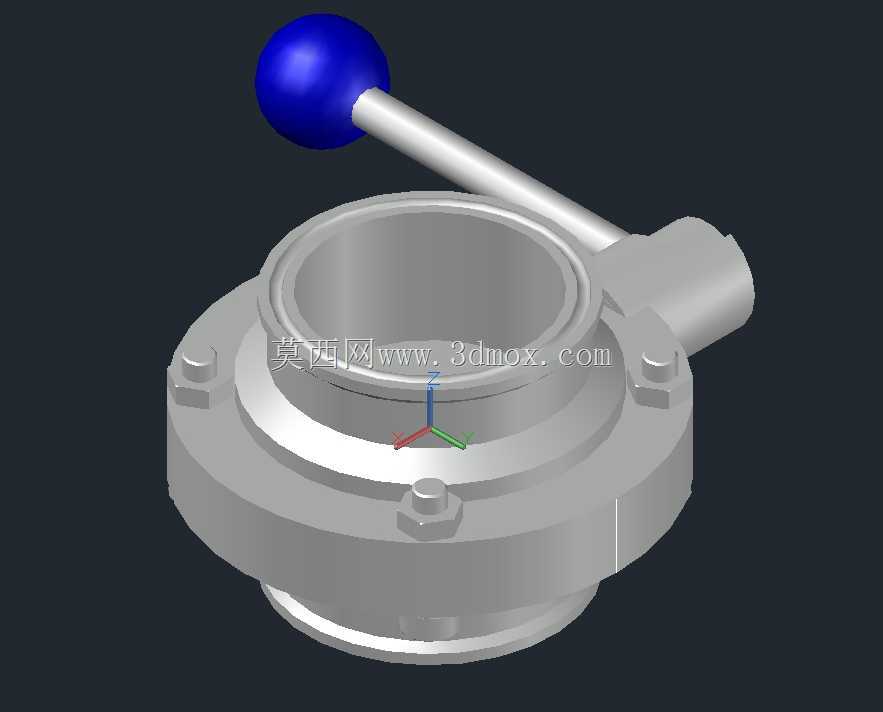

　　从实际用途看，该阀通常安装在不锈钢工艺管线中，用于控制水、料液、CIP清洗液等介质的流动。手柄采用带球形握头的杠杆式结构，操作时可直接扳动实现阀板90度回转，到位后依靠定位结构保持开度状态。相比气动或电动驱动形式，手动结构更适合中小批量生产线、就地操作点位以及需要人工确认开关状态的工况，整体结构简单，维护点少，也能降低控制系统复杂度。

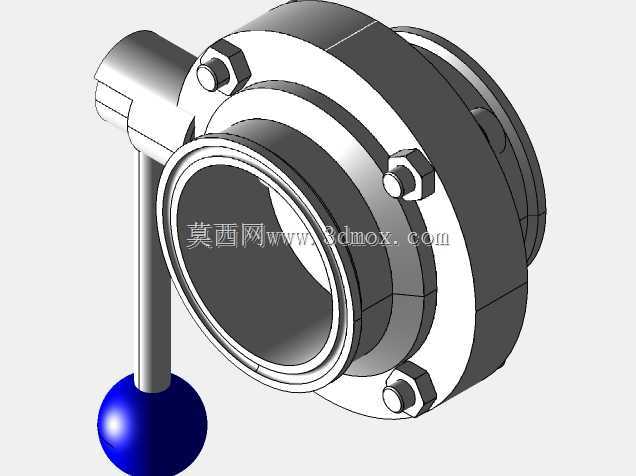

　　设计思路上，模型重点体现了卫生级阀门的几个关键特征。阀体与介质接触区域采用圆滑过渡，避免尖锐拐角造成物料残留；中部阀板与密封面配合，形成截断流道的核心密封副；两端连接部位采用适合洁净管路的圆形接口结构，便于与卡箍、活接或焊接管路对接。阀体外侧保留了螺栓紧固位，用于装配阀座、压圈及密封组件，既保证密封预紧力，也方便后期更换易损件。上部阀杆伸出位置与手柄座相连，将操作力矩传递给阀板，整体传力路径短，结构紧凑。

　　外形尺寸方面，2.5英寸规格对应的通流能力适合中等流量管路，阀体整体呈扁平圆盘状，轴向安装长度较短，能在空间有限的管线中减少占用。手柄向侧上方延伸，操作时需要预留一定扳动空间，尤其在自动化产线或密集管架中布置时，应核对手柄全开、全关两个极限位置，避免与相邻管道、支架、设备外壳发生干涉。阀体外圆上的连接耳和紧固点决定了安装边界，建模时已将这些结构完整表达，可直接用于管路干涉检查、操作工位评估以及设备外围布局设计。

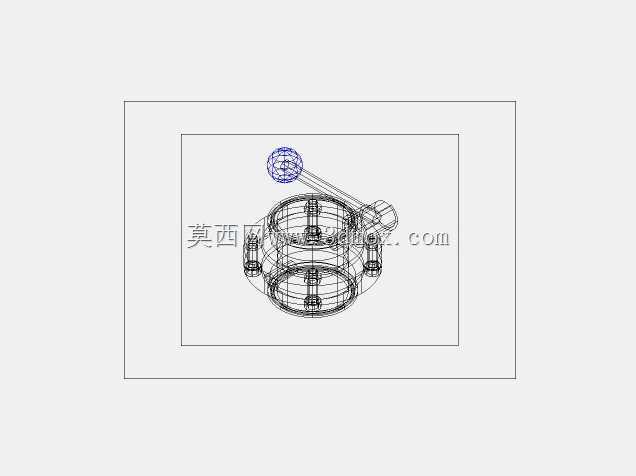

　　从结构工程角度看，这类阀门的建模重点不在复杂曲面，而在装配关系的准确性。阀板旋转中心、阀杆轴线、密封座压缩量以及手柄定位角度必须相互协调，否则会影响开关手感和密封效果。该三维模型将阀体、阀板、阀杆、手柄、端部连接件及紧固件分别呈现，能够帮助设计人员理解卫生级蝶阀的装配逻辑，也可作为管路布置、设备选型和非标夹具设计时的参考依据。
