卫生级手动快装蝶阀结构设计

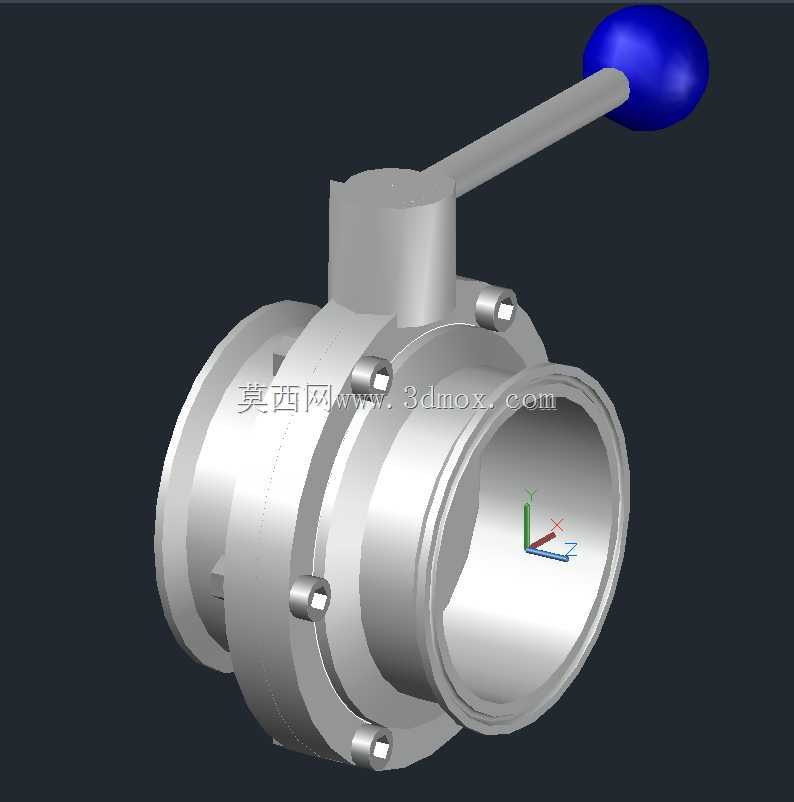

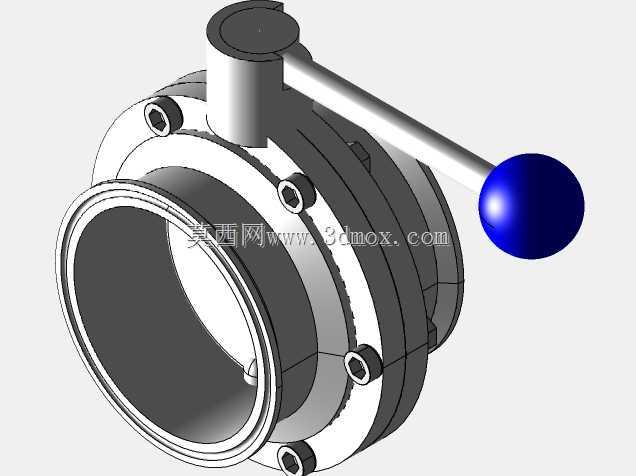

　　该模型呈现的是一款用于洁净管路系统的手动蝶阀，整体采用三段式对夹结构，两端为快装卡箍接口，适用于食品饮料、生物医药、精细化工等对内壁光洁度和清洗便利性要求较高的工况。阀板位于流道中心，通过阀杆带动旋转，在0到90度范围内实现启闭或流量调节，手柄末端的球形握把便于操作人员戴手套施力，定位结构可在常用开度下保持稳定，避免管路振动导致阀位漂移。

　　从实际安装角度看，这类阀门通常布置在罐体出口、泵入口、换热器前后以及CIP清洗回路中，用来切断或切换料液、纯化水、蒸汽等介质。由于采用卫生级设计，流道内没有明显的积液死角，阀板与密封圈贴合紧密，能够减少物料残留，降低微生物滋生风险。模型中阀体两侧的螺栓用于夹紧密封圈和定位阀板，装配时需要控制预紧力，既要保证密封可靠，又不能使阀板转动扭矩过大。

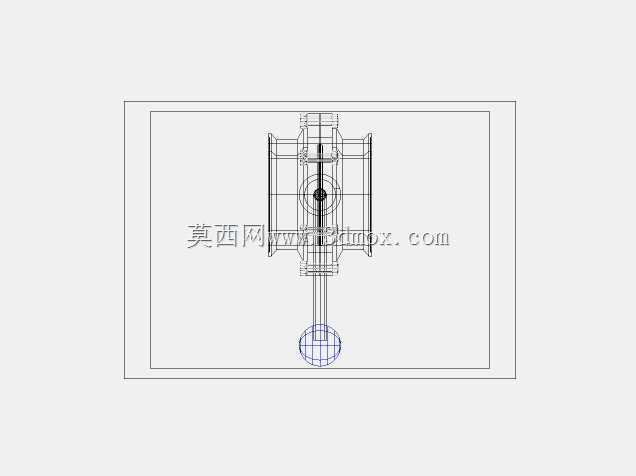

　　设计思路上，优先保证通流顺畅和拆装便捷。阀体外形紧凑，轴向长度较短，适合安装空间受限的管段；两端圆形接口与标准卡箍配合，无需焊接法兰即可快速对接，维护时能够整体拆下清洗或更换密封件。阀杆从阀体上部穿出，手柄直接安装在阀杆方头上，传动链短，操作反馈直接。模型对阀板、密封圈槽、阀体台阶和螺栓孔位均有表达，可用于干涉检查、操作空间校核以及管路布置评审。

　　外形尺寸方面，需重点确认两端接口外径、密封面间距、阀体最大外圆和手柄旋转包络。在密集管架上布置时，手柄向上开启后会占用一定高度，若周边存在护栏、桥架或其他阀门，应预留扳动空间；水平安装时还需考虑阀杆支撑和操作方向。对结构设计人员而言，该模型可作为卫生级阀门选型、非标管路集成和设备三维布局的参考；对现场维护人员，则可借此理解阀板、阀杆、密封件和手柄之间的装配关系，提前判断拆装顺序与维护要点。
