自制四轮钢管卡丁车底盘结构设计

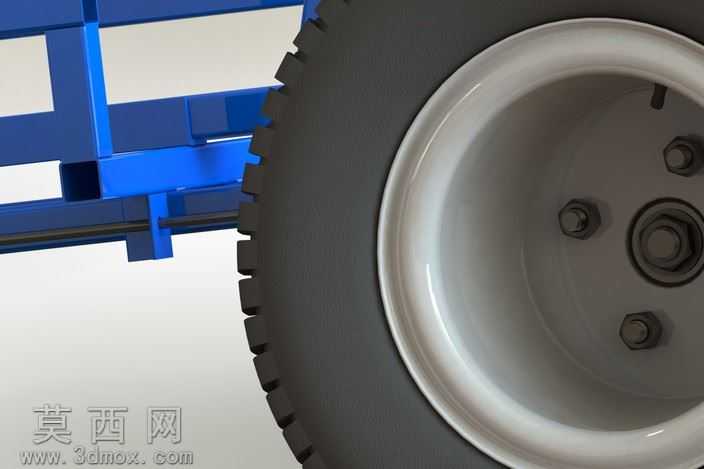

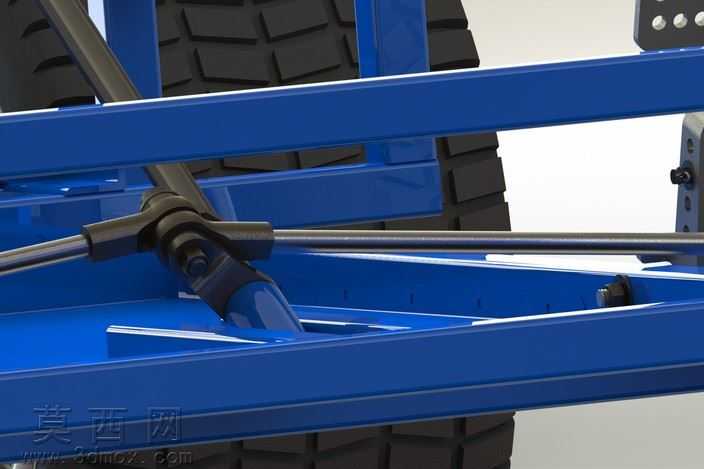

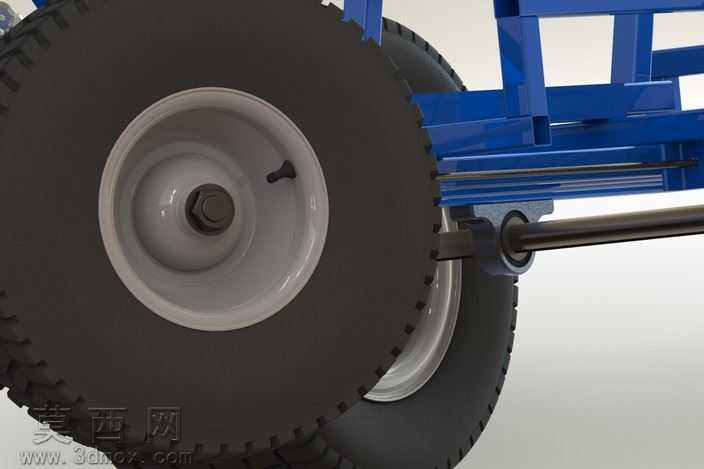

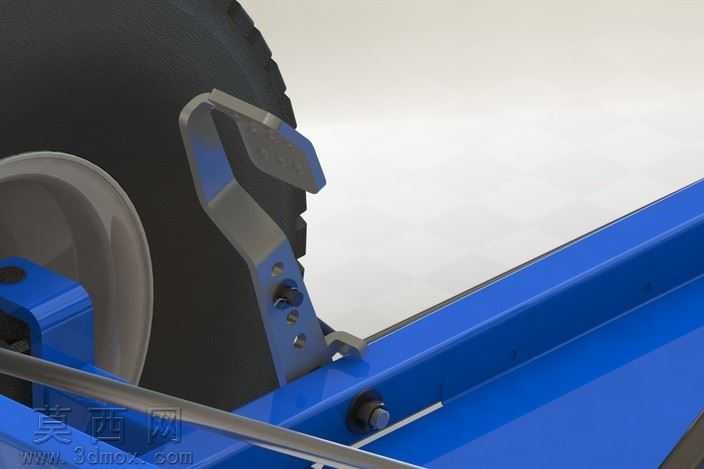

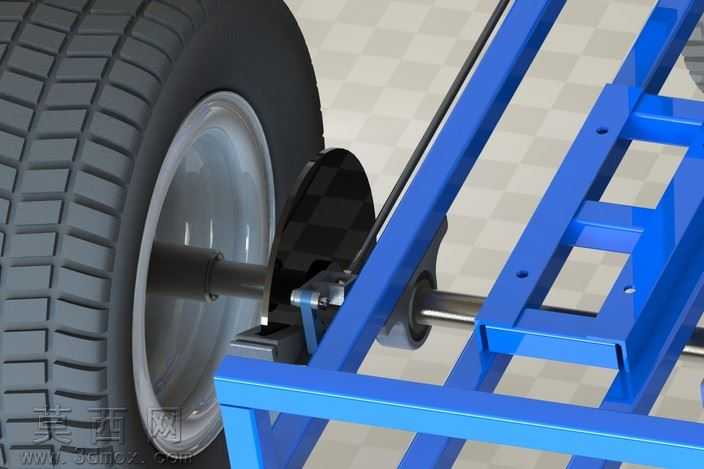

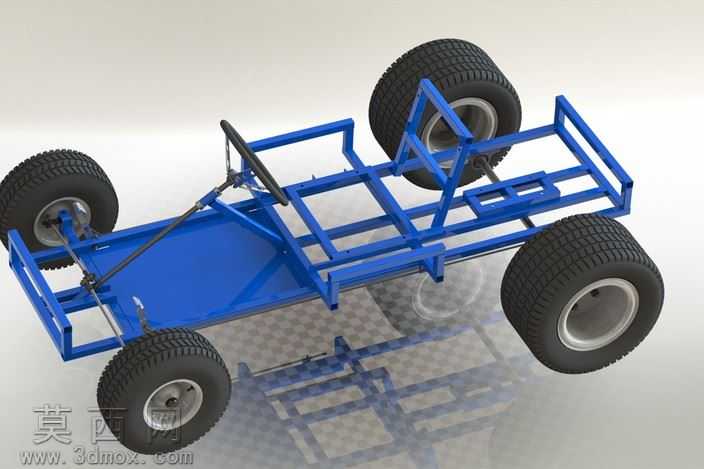

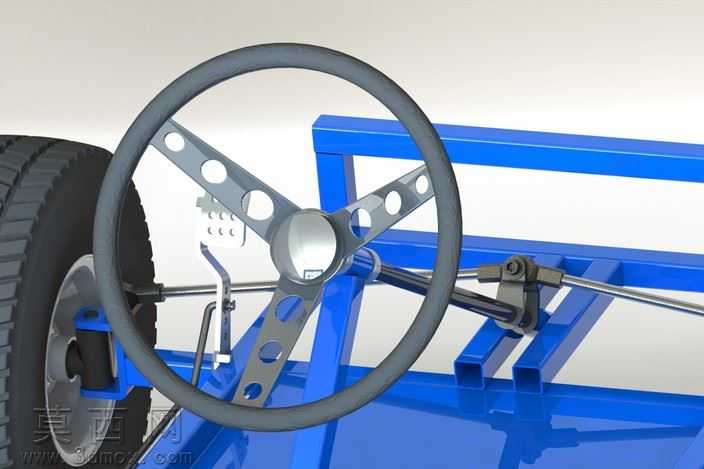

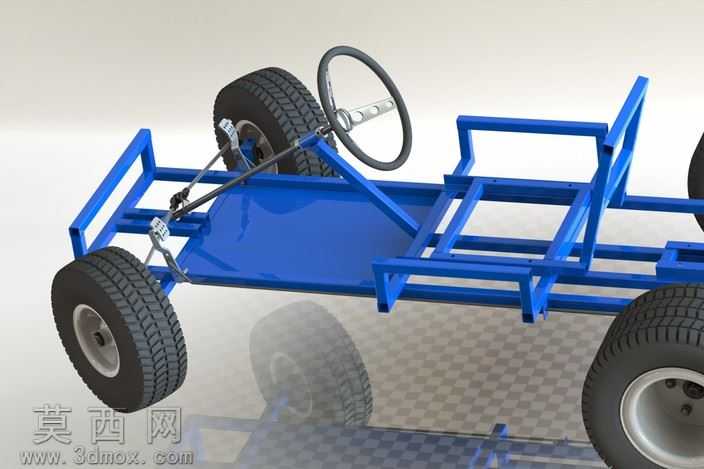

该作品为自制四轮休闲卡丁车的底盘车架三维建模成果，整体采用开放式钢管桁架式结构设计，在三维建模过程中优先对车架的主承载梁进行参数化搭建，以矩形钢管的截面尺寸为基础参数，通过拉伸、焊件特征逐段搭建纵横交错的承载框架，精准还原了车架前后轴安装位、转向机构固定位、座椅安装区的空间位置关系，确保各安装点位的同轴度、位置度符合装配要求。建模过程中对转向系统做了完整的结构还原，包含转向柱安装支座、方向盘固定位、转向横拉杆的连接点位，通过配合约束验证了转向轮的转角行程，避免结构干涉。行走部分完整还原了四个带深花纹越野轮胎的车轮总成，包含轮毂、轮辋、轮胎的分层结构，轮胎表面的块状防滑花纹通过纹理贴图结合凹凸材质实现，橡胶材质的哑光质感、金属轮毂的亮面金属质感都在渲染环节做了材质区分，车架主体统一赋予高饱和度蓝色金属漆材质，还原了钢管车架喷涂后的视觉效果。渲染环节采用影棚级柔光环境，添加地面反射效果清晰呈现车架底部的结构轮廓，通过多视角排布完整展示了底盘的整体布局。设计思路上以轻量化、易加工为核心，车架的管件切割长度都做了标准化标注，大部分构件可通过常规五金渠道采购型材加工，降低自制加工的门槛，结构上预留了后续加装动力单元、制动系统、座椅覆盖件的安装点位，可直接拓展为完整的可行驶卡丁车，整体建模逻辑清晰，装配关系完整，可直接用于结构验证、加工下料参考，也可作为同类自制车辆项目的设计参考模板，各部件的建模精度满足3D打印验证、管件切割下料的使用需求，材质渲染效果直观还原了成品的视觉状态。
