SMA连接器用多位置挡板条安装结构

　　在射频通讯设备的板端连接布局中，SMA连接器的阵列排布一直是结构设计里需要兼顾安装精度与排布效率的环节，这款挡板条安装结构正是针对这类场景开发的配套构件。日常做射频模块、通讯机箱内部的连接器组阵时，经常遇到单个SMA连接器安装定位偏移、相邻连接器间距公差累积导致外接接头干涉的问题，这款挡板条通过一体化的框式结构，一次性完成2到12个位置的连接器安装限位，从根源上减少了单孔逐个定位带来的装配误差。

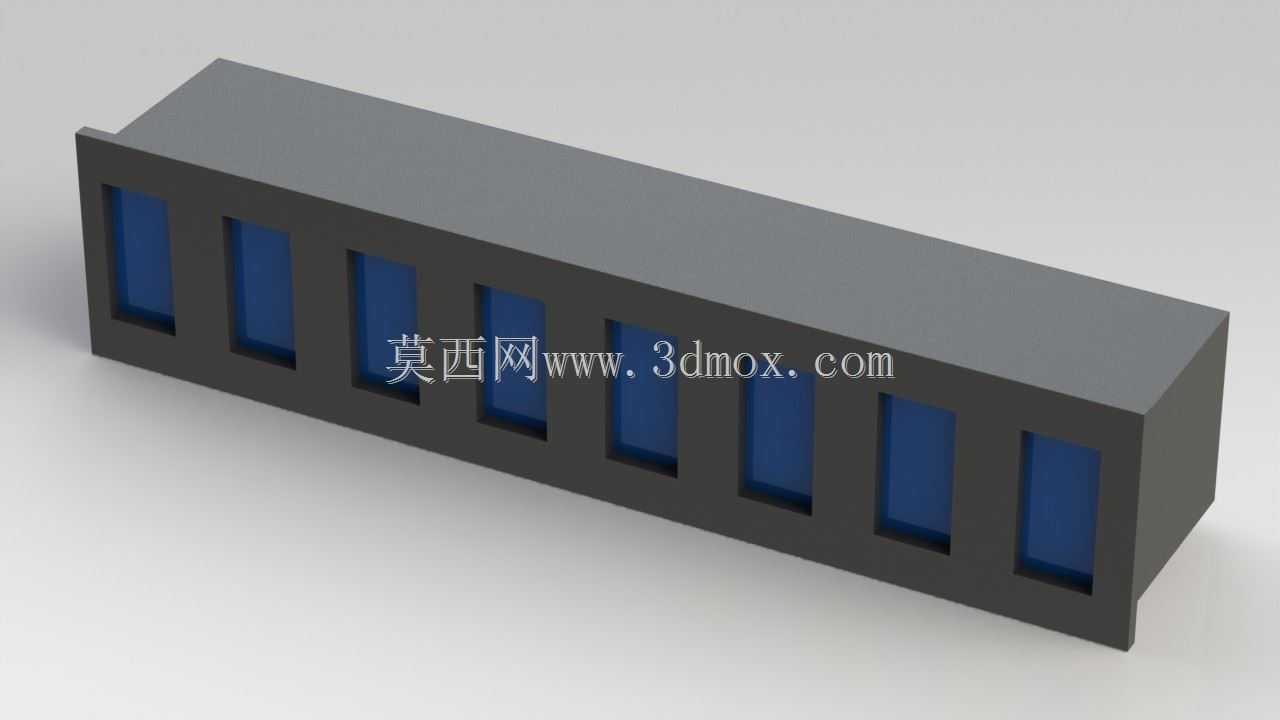

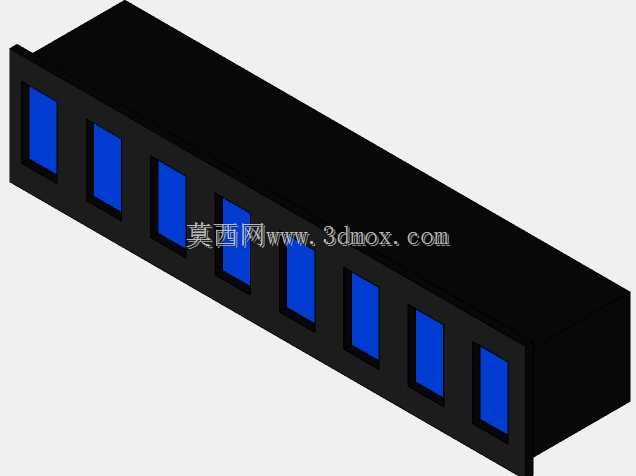

　　从结构设计逻辑来看，这款挡板条采用整体式长条形框体设计，主体为规整的长方体基座，基座上按统一间距开出矩形安装窗口，每个窗口对应一个SMA连接器的安装位，窗口内侧设置有限位台阶，刚好卡住连接器的法兰边沿，装配时不需要额外调整每个连接器的轴向位置，只要将连接器从挡板条后侧推入对应窗口，法兰面贴紧台阶面即可完成预定位，后续打螺丝固定时不会出现连接器歪斜、转动的问题。窗口之间的隔筋厚度经过反复校核，既保证了相邻连接器之间有足够的绝缘间隙，避免射频信号串扰，又尽可能压缩了整体宽度尺寸，让有限的面板空间可以排布更多接口。

　　实际应用场景覆盖了通讯基站射频单元、测试仪器面板、工业控制射频模块、电源信号集成传输模组等多个领域，尤其是在需要密集布置SMA接口的设备面板上，这款挡板条可以直接作为面板内嵌的安装基座，不需要在金属面板上逐个加工高精度的连接器安装孔，只需要加工出与挡板条外轮廓匹配的嵌装槽即可，大幅降低了面板的机加工精度要求，同时提升了装配效率。做结构设计时经常会遇到面板加工后孔位公差超差，导致连接器装不上或者装完后接头歪扭的问题，用这种一体化挡板条的方案，相当于把高精度的孔位加工转移到了注塑或机加工的挡板条构件上，面板只需要做粗加工的嵌槽，容错率提升非常明显。

　　从安装边界来看，这款挡板条的外轮廓为直边长方体，没有突出的倒扣或异形结构，嵌装时可以直接嵌入面板预先开好的矩形槽内，挡板条的后侧法兰边可以抵在面板内侧，限制挡板条向面板外侧脱出，前侧表面与面板外表面齐平，不会突出面板影响外接接头的拧装。每个安装窗口的尺寸严格匹配常用SMA法兰连接器的外形尺寸，窗口的长宽公差控制在0.05mm以内，保证连接器装入后既不会有过大的旷量，也不会因为过盈导致装配困难。2到12位的可配置设计，覆盖了从单路信号接口到12路阵列接口的不同需求，设计选型时可以根据实际需要的接口数量选择对应长度的挡板条，不需要额外切割或拼接，减少了二次加工的工作量。

　　在材质选择的适配性上，这款结构既可以采用绝缘工程塑料注塑加工，用于需要连接器与面板绝缘的场景，也可以采用铝合金型材机加工后做导电氧化处理，用于需要整体接地屏蔽的场景，不同材质的挡板条安装尺寸完全一致，替换时不需要更改面板的嵌槽尺寸，给不同需求的设备设计提供了很高的通用性。做三维建模时，这款结构的特征非常规整，全部由拉伸、切除特征构成，没有复杂的曲面，设计人员可以直接在原有模型基础上调整窗口数量、隔筋厚度、外轮廓尺寸，快速适配不同规格的连接器或者不同的面板安装空间，不需要从零开始建模，能大幅缩短结构设计的周期。

　　实际装配验证过程中，这款挡板条的安装流程非常顺畅，先将所有SMA连接器依次卡入挡板条的窗口内，预装完所有连接器后，整体将挡板条嵌入面板的嵌装槽，从后侧用螺丝将挡板条和连接器一起固定在面板上，整个过程不需要逐个调整连接器的位置，装配时间比单孔逐个安装缩短了60%以上，而且装配完成后所有连接器的端面齐平度、相邻间距的一致性都远高于单孔安装的方案，后续外接SMA接头时不会出现对不准、拧不上的问题，长期使用过程中也不会因为单个连接器的固定螺丝松动导致接口位置偏移，提升了设备连接的可靠性。在射频信号传输的场景下，金属材质的挡板条还可以起到一定的屏蔽作用，减少相邻连接器之间的信号串扰，提升信号传输的稳定性，这也是单孔安装方案很难实现的附加优势。
