不锈钢排气合并收集器铸造模具结构

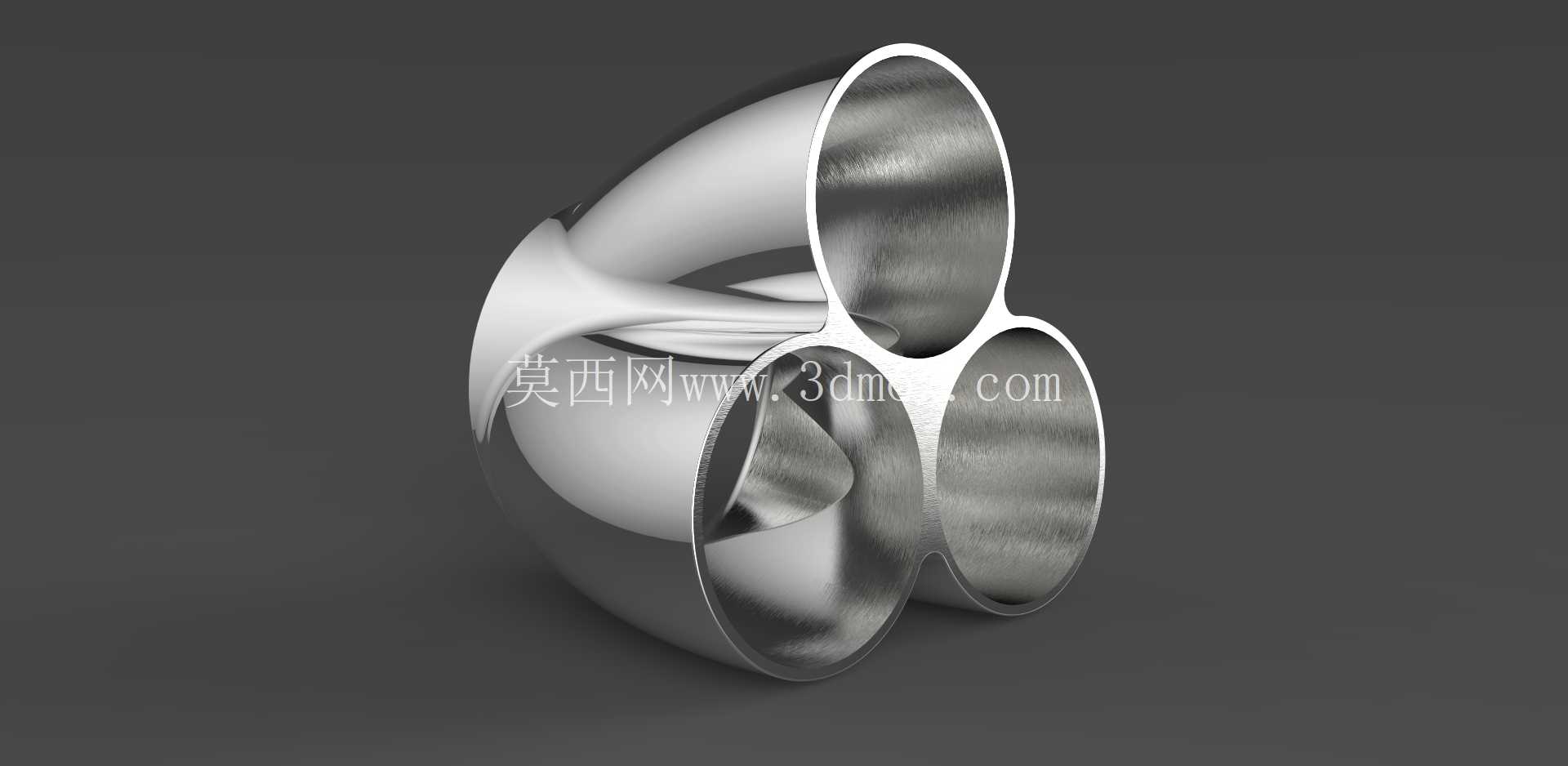

　　这套模具面向高性能赛车排气系统的小批量精密铸造场景，核心用于成型三通路不锈钢排气合并收集器，解决多缸排气支路汇流处的内壁光滑度、型面同轴度难以通过机加工保障的痛点。在赛车动力改装与小批量赛事配件生产场景中，排气收集器的内壁流道形态直接影响排气脉冲的干涉效应，若采用焊接拼合工艺，不仅焊缝位置易出现应力集中导致的高温开裂，拼缝处的凸起也会打乱排气气流走向，降低发动机高转速区间的扫气效率，而这套铸造模具可一次性成型完整的收集器本体，从根源上规避焊接工艺带来的结构缺陷。

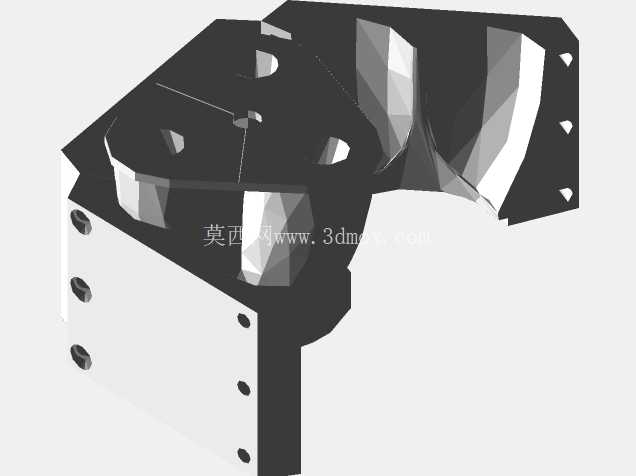

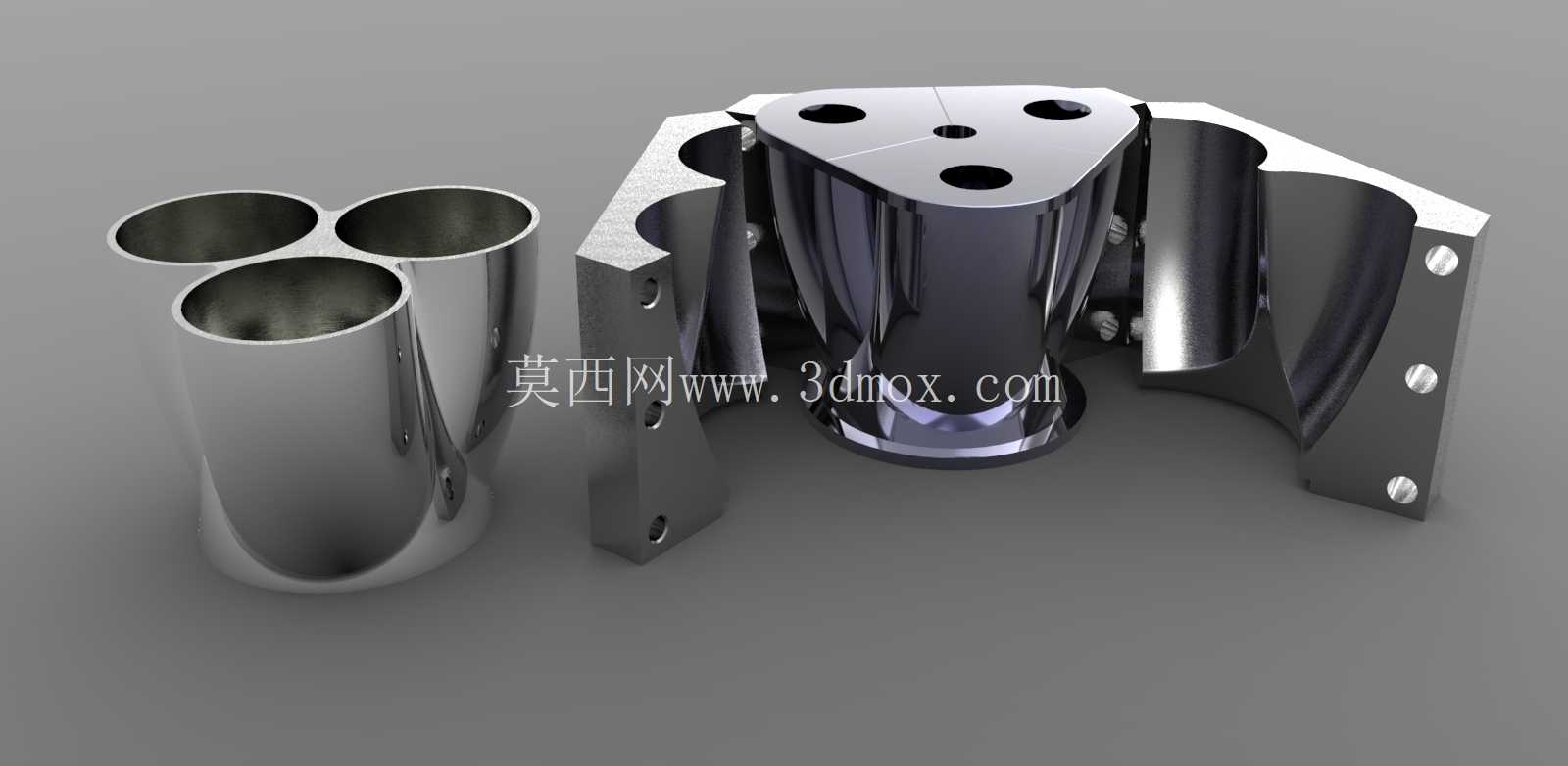

　　模具采用哈夫式对开结构设计，三个对应排气支路的模腔沿中心汇流腔呈120度均匀分布，合模面的定位销孔设置在模架外侧的凸耳位置，每个凸耳上配置两个定位孔与一个锁紧螺孔，合模时可通过定位销保证三个支路模腔与中心汇流腔的同轴度误差控制在0.1mm以内，避免错模导致的流道错位。模腔的流道曲面完全按照排气流体仿真的最优形态加工，支路模腔的入口端做了1.5度的拔模斜度，既保证铸造完成后工件可顺利脱模，也不会过度改变流道入口的截面尺寸，中心汇流腔的顶部设置三个定位孔，对应铸造时的砂芯定位结构，可保证汇流腔内壁的壁厚均匀性控制在±0.2mm范围内，避免局部壁厚过薄导致的高温烧穿，或是壁厚过厚带来的零件重量冗余。

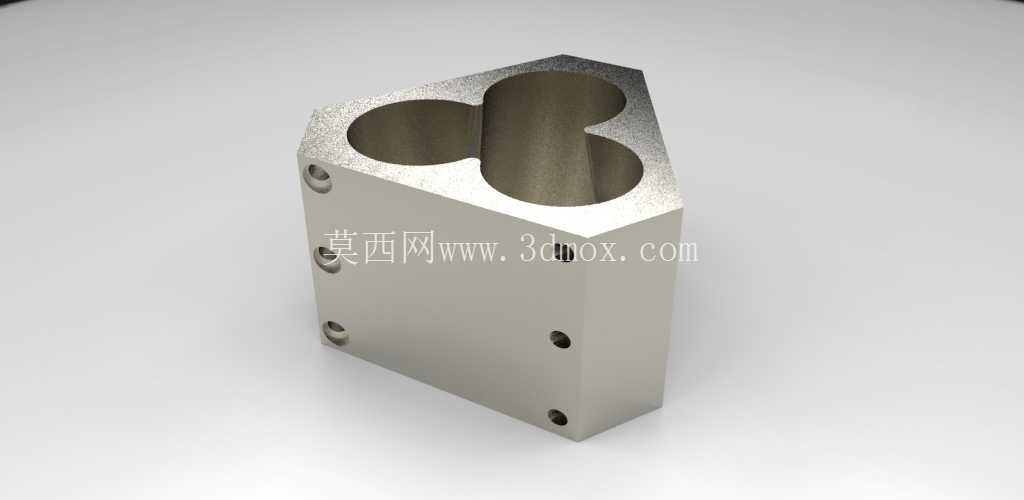

　　从安装边界来看，整套模具合模后的外部轮廓为带三个圆弧缺口的类三角形结构，三个支路模腔的入口端面处于同一水平面上，每个入口的内径尺寸匹配常见的三缸赛车发动机排气歧管出口尺寸，模架外侧的锁紧凸耳突出模体主体35mm，安装时可通过凸耳上的螺孔将模具固定在重力铸造台架上，合模后的总高度适配常规重力铸造的浇铸高度要求，无需额外调整台架的浇铸工位参数。设计过程中针对不锈钢铸造的收缩率做了提前补偿，模腔的所有尺寸均按照1.8%的线收缩率放大处理，避免铸件冷却后尺寸超差，同时在模腔的表面做了氮化处理，提升高温金属液冲刷下的模腔使用寿命，减少连续铸造过程中的模腔磨损。

　　模具的浇口设置在中心汇流腔的顶部位置，三个支路模腔的末端设置排气槽，可保证浇铸过程中模腔内的空气顺利排出，避免铸件内部出现气孔、夹渣等缺陷，分模面的位置沿着三个支路模腔的中心轴线剖切，开模时两个半模可沿垂直于分模面的方向顺利分离，不会勾住铸件的流道曲面，减少脱模时的铸件变形风险。在实际生产使用中，这套模具可适配304、321等常用排气系统不锈钢材质的重力铸造工艺，铸造完成后的铸件仅需对入口法兰面、出口连接面做少量机加工即可投入使用，流道内壁无需额外打磨就能达到流体设计要求的粗糙度，相比传统焊接拼合的收集器，生产效率可提升60%以上，零件的高温结构强度提升40%左右，可满足赛车赛事中排气系统长时间高负荷工作的使用要求。
