复古NES游戏卡带外壳三维结构设计

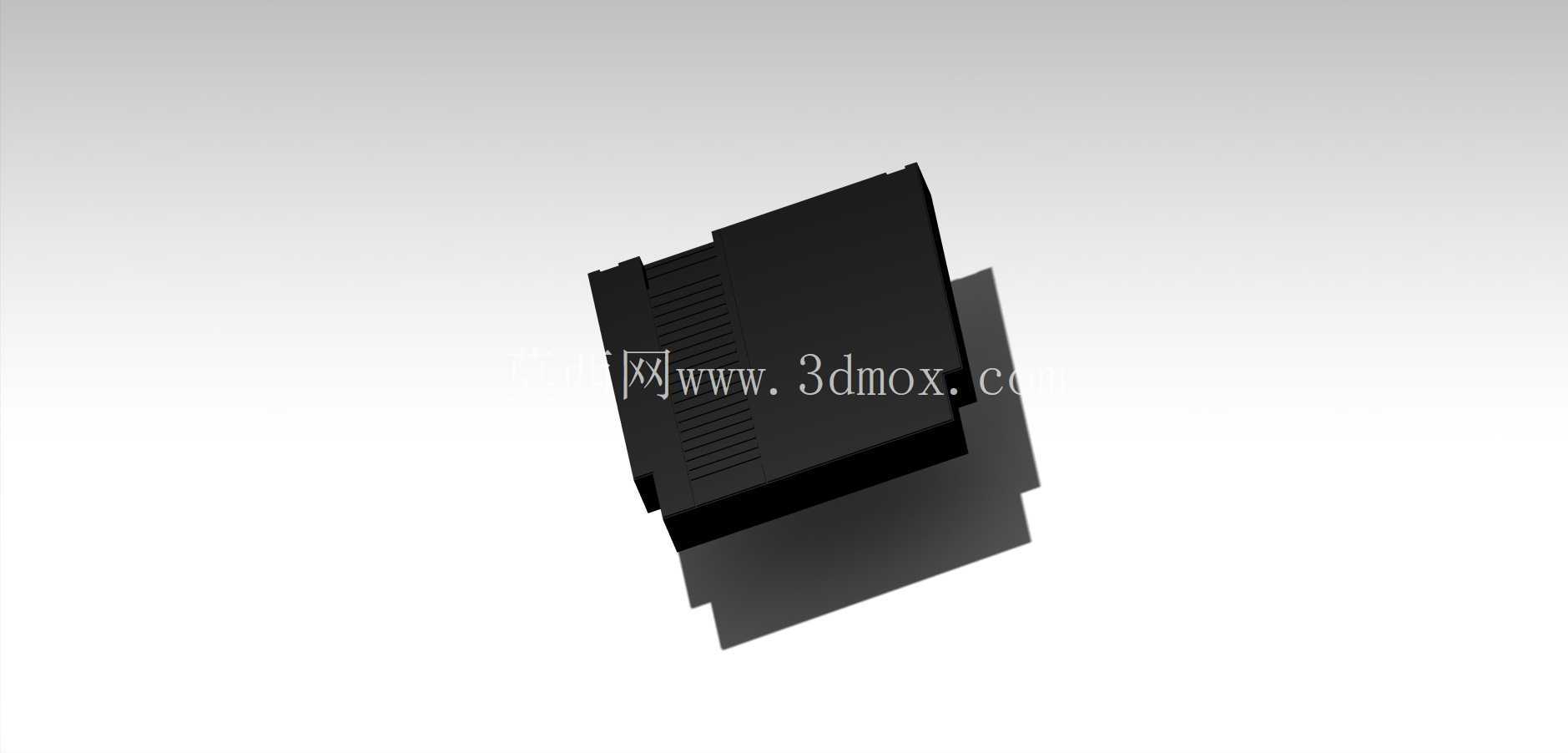

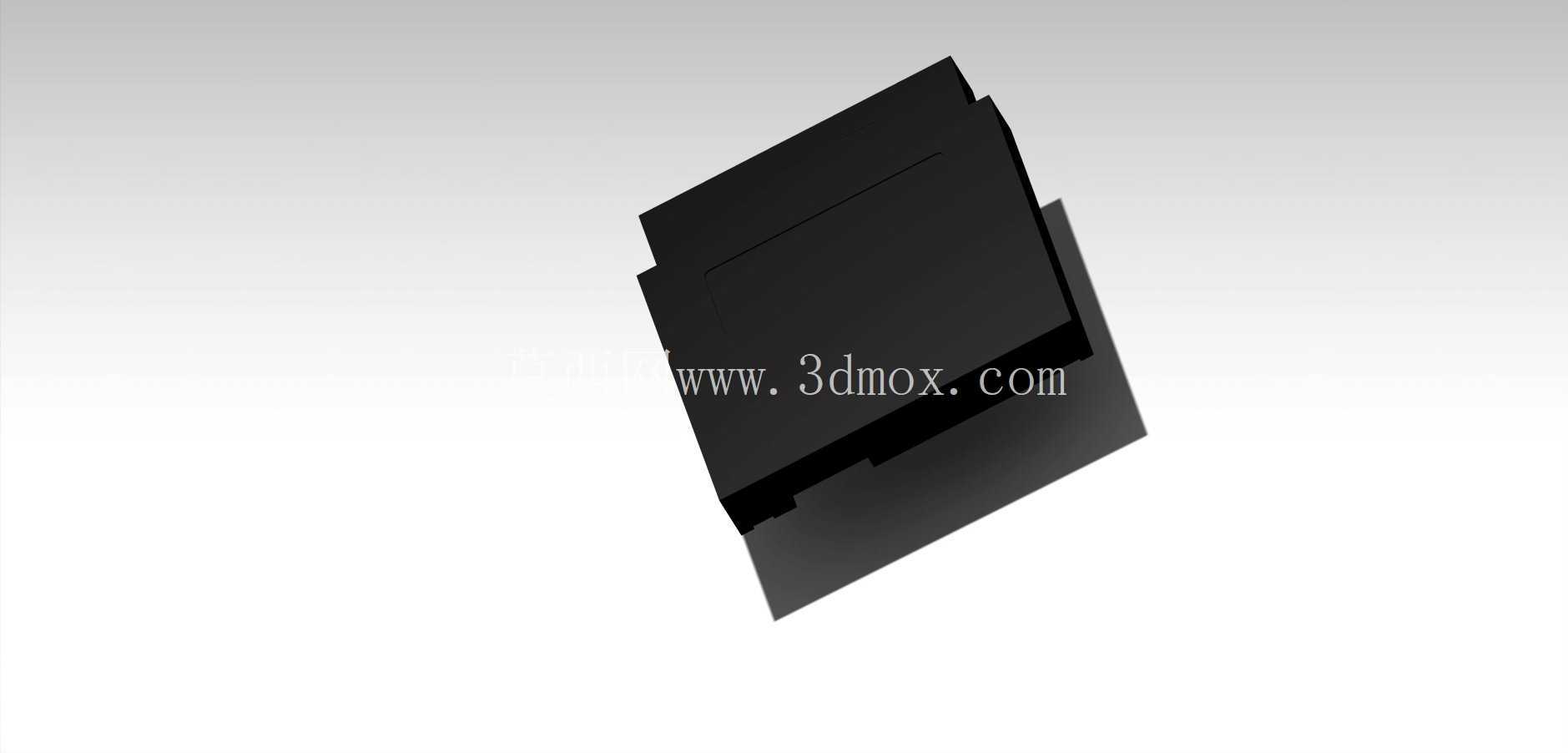

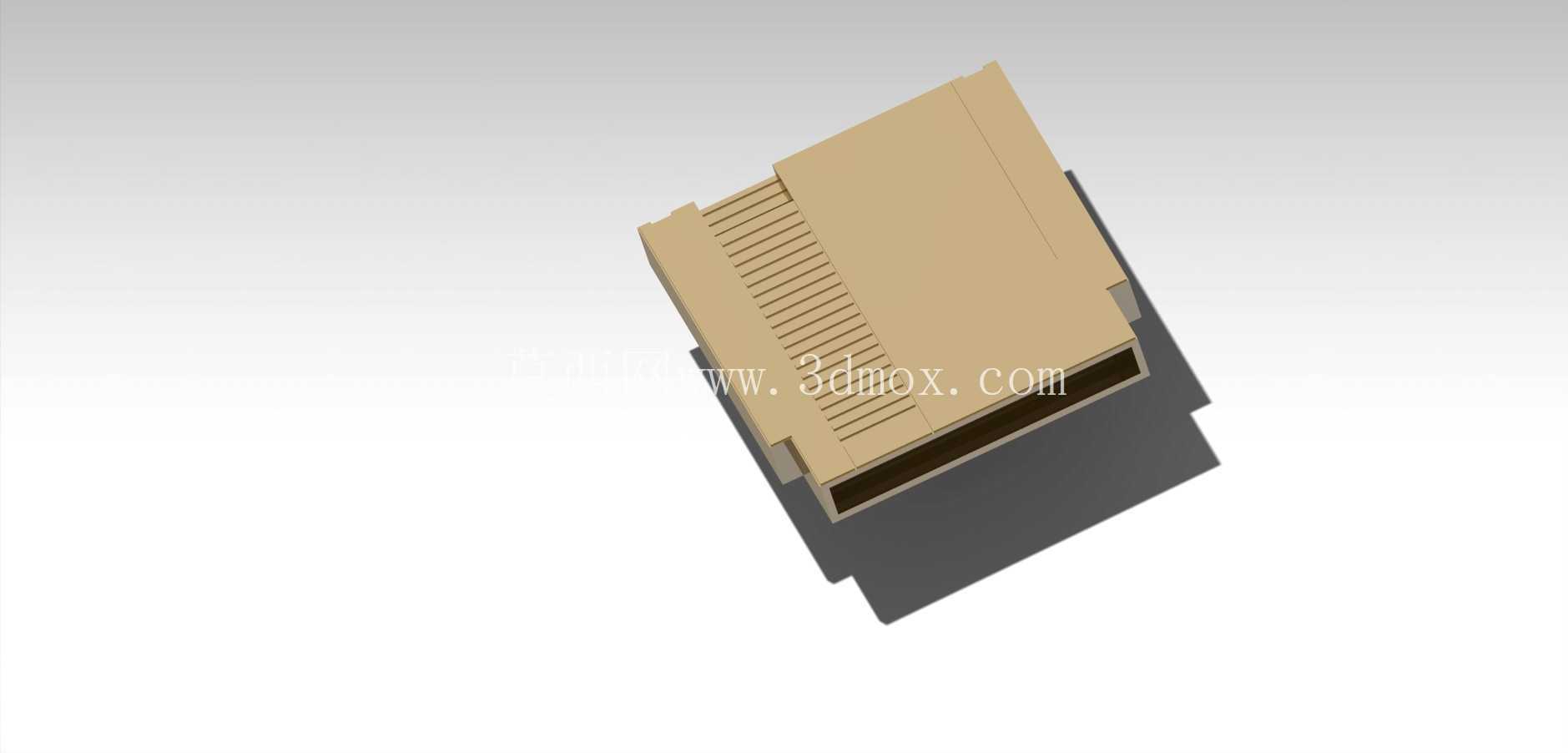

　　本次呈现的是经典NES红白机卡带的外壳结构三维设计，仅完成外部壳体的结构建模，未包含内部PCB电路、存储芯片等电子元器件部分，整体还原复古卡带的经典外形特征。从实际应用场景来看，该类卡带外壳主要用于复古游戏硬件复刻、怀旧游戏设备改装、游戏周边收藏展示等领域，不少复古游戏爱好者会自行制作DIY游戏卡带，这类标准化的外壳结构能够直接适配原装NES主机的卡带插槽，无需额外修改主机接口结构，同时也能为内部自制的电路板提供可靠的防护，避免灰尘、磕碰对内部电路造成损伤。

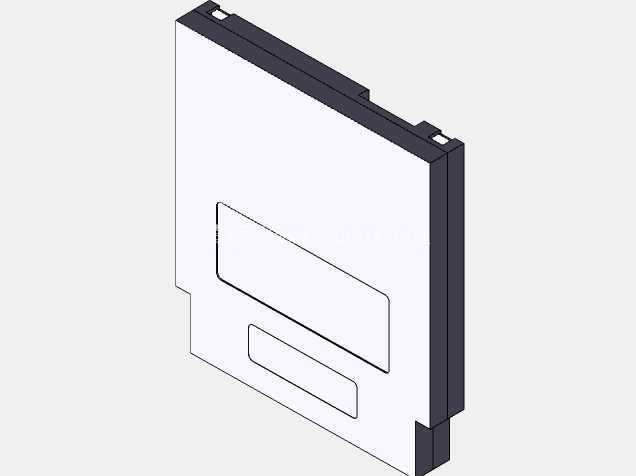

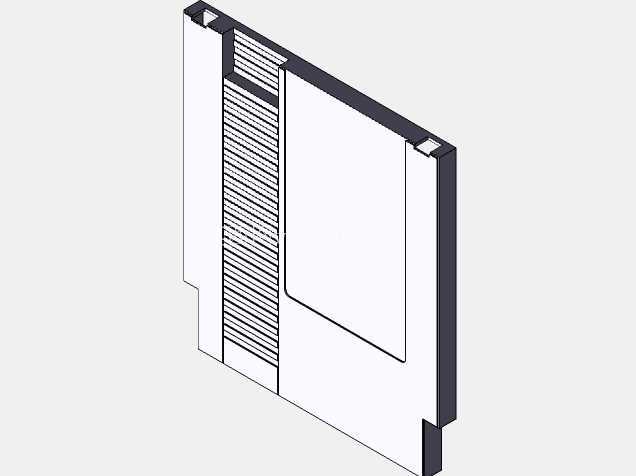

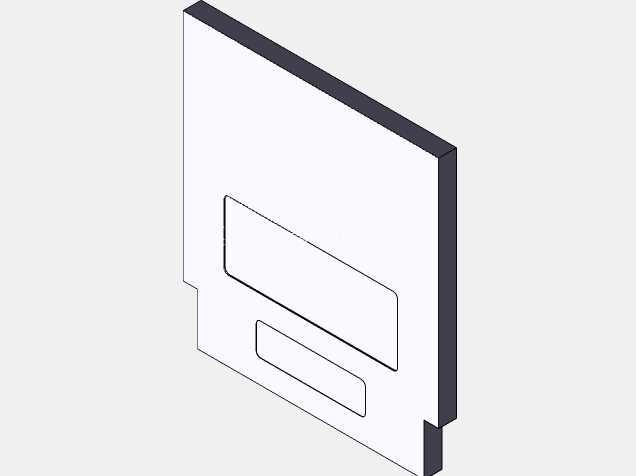

　　从功能特性层面分析，该外壳结构完全遵循原装NES卡带的接口配合尺寸设计，前端的金手指避让区域尺寸严格匹配主机插槽的插入深度与宽度公差，插入主机后能够保证金手指与插槽触点的可靠接触，不会出现插接过松导致接触不良、或是插接过紧造成插槽磨损的问题。外壳整体采用上下扣合的装配结构，上下壳之间通过侧边的卡扣结构实现固定，无需额外使用螺丝紧固，既简化了装配流程，也保留了原装卡带的外观完整性，外壳表面预留了标签粘贴区域，平整无凸起，能够适配原装规格的卡带贴纸粘贴需求。

　　设计思路上，建模过程优先还原原装卡带的外形比例，整体壳体的拔模角度严格按照注塑生产的工艺要求设置，壳体侧壁的拔模斜度控制在1.5度，既能够满足注塑脱模的生产要求，也不会影响上下壳扣合后的配合紧密性。壳体的壁厚设计均匀，整体壁厚保持在1.8mm，避免注塑过程中出现缩痕、翘曲等工艺缺陷，同时在卡扣对应的内壁位置设置了局部加强筋，提升卡扣的结构强度，避免多次拆装后出现卡扣断裂的问题。外壳的边角位置全部做了R0.5的圆角过渡，既避免锐边造成的划伤风险，也还原了原装卡带的圆润手感。

　　外形尺寸与安装边界方面，该卡带外壳整体长度、宽度、高度完全匹配原装NES卡带的尺寸规范，整体宽度控制在适配主机插槽的公差范围内，插入端的导向斜角设计与原装卡带保持一致，能够在插入主机时起到自动导向对中的作用，即使存在微小的位置偏差也能顺利插入插槽。外壳的外表面没有多余的凸起结构，能够顺利放入原装卡带的收纳盒中，适配各类第三方NES卡带收纳配件的尺寸要求。壳体内部的空腔尺寸预留了足够的空间，能够容纳常规尺寸的NES兼容PCB板，同时在内部对应PCB的安装位置设置了定位柱，能够快速对电路板进行定位，避免电路板在壳体内出现晃动移位的问题，定位柱的高度经过精确计算，装配后电路板不会与上下壳的内壁发生干涉，金手指位置能够准确从外壳前端的开口处伸出，保证与主机触点的对齐精度。
