钢丝绳紧固夹索具结构设计

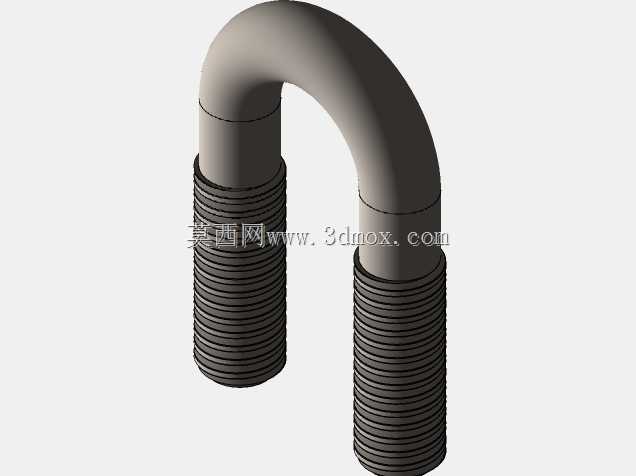

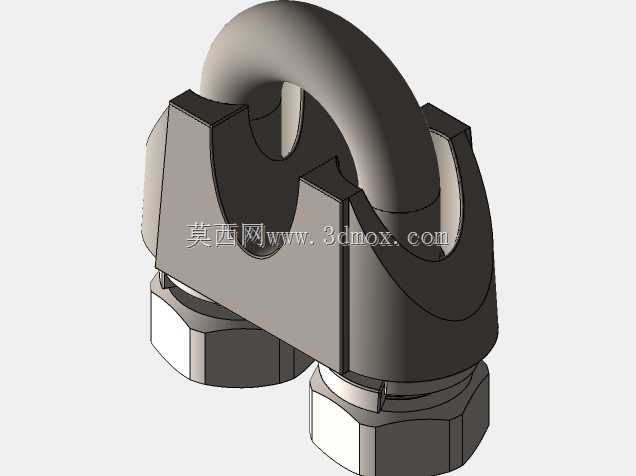

这款绳夹是起重吊装、绳索固定场景中常用的受力连接件，主要用于钢丝绳末端的锁止固定、绳索分支的拼接紧固，在电力架线施工、起重吊装作业、船舶缆绳固定、户外索道搭建、重型设备捆绑转运等场景中广泛应用，能够在绳索受拉状态下提供可靠的夹持力，避免绳索滑脱、松脱引发的作业风险。从功能特性来看，该绳夹采用U形弯环配合分体式夹座与锁紧螺母的结构，使用时将待固定的钢丝绳嵌入夹座的弧形卡槽内，U形弯环跨绕钢丝绳后穿入夹座的对应安装孔，通过拧紧两端的六角螺母，让夹座与U形环共同对钢丝绳产生均匀的径向挤压力，使钢丝绳外层钢丝与夹体内壁产生足够的静摩擦力，以此承受绳索工作状态下的轴向拉力，相比焊接、编结等固定方式，这种夹装结构安装拆卸便捷，固定强度稳定，可根据绳索直径匹配对应规格的夹体，也可通过多组绳夹串联排布的方式进一步提升连接可靠性。在设计思路上，该结构充分考虑了受力分布的合理性，夹座与钢丝绳接触的内弧面做了与绳径匹配的圆弧过渡，避免尖锐棱角切割钢丝绳外层钢丝，降低长期受力下的绳索磨损风险；U形弯环采用圆弧过渡的弯折结构，避免弯折处应力集中导致的构件断裂，两端的螺纹段长度预留了足够的锁紧行程，可适配不同直径公差的钢丝绳，同时保证螺母拧紧后有足够的螺纹啮合长度，防止受振松脱。夹座底部的承力面做了加厚处理，能够分散螺母锁紧时的压应力，避免长期受力下夹座变形失效。从安装边界来看，该绳夹的整体外形紧凑，两个锁紧螺母的对边尺寸符合常规五金工具的操作空间要求，安装时无需特殊工装，使用普通扳手即可完成锁紧作业；夹体的宽度、U形环的内空尺寸与适配绳径严格匹配，安装时需注意夹座的承载面朝向绳索的受力侧，相邻绳夹的排布间距需保持在绳径的6-8倍，确保各组绳夹受力均匀，固定后绳索的连接强度可达到钢丝绳自身破断拉力的80%以上，满足常规起重作业的安全规范要求。整体结构没有多余的冗余设计，所有构件均参与受力或锁紧，在保证连接强度的前提下尽可能控制了构件自重，既适合固定工位的长期绳索固定，也适合临时吊装、捆绑场景下的快速拆装使用。
