24V框架式RS PRO线性牵引电磁阀

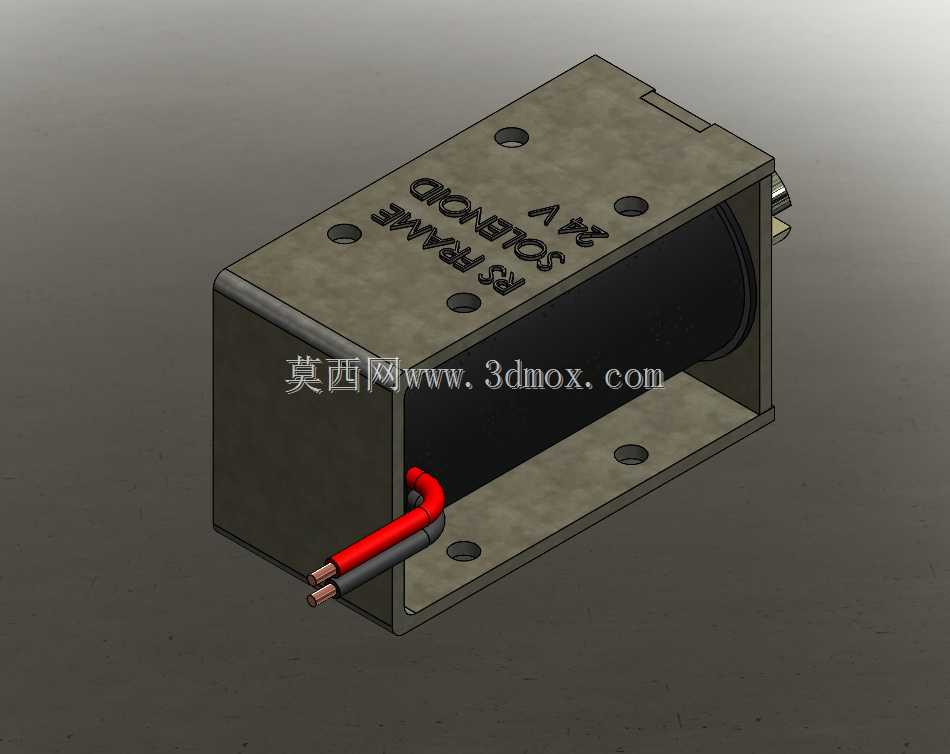

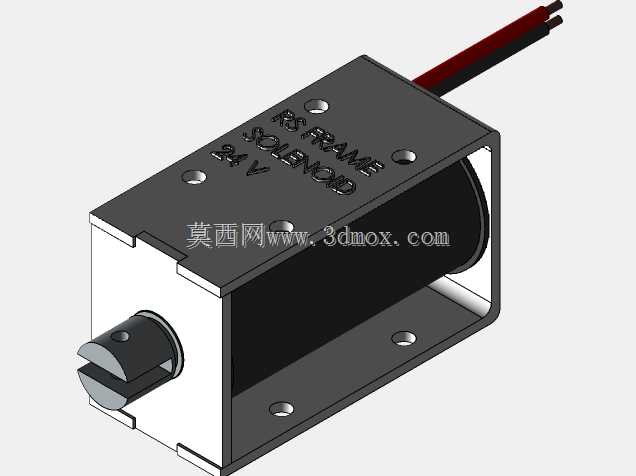

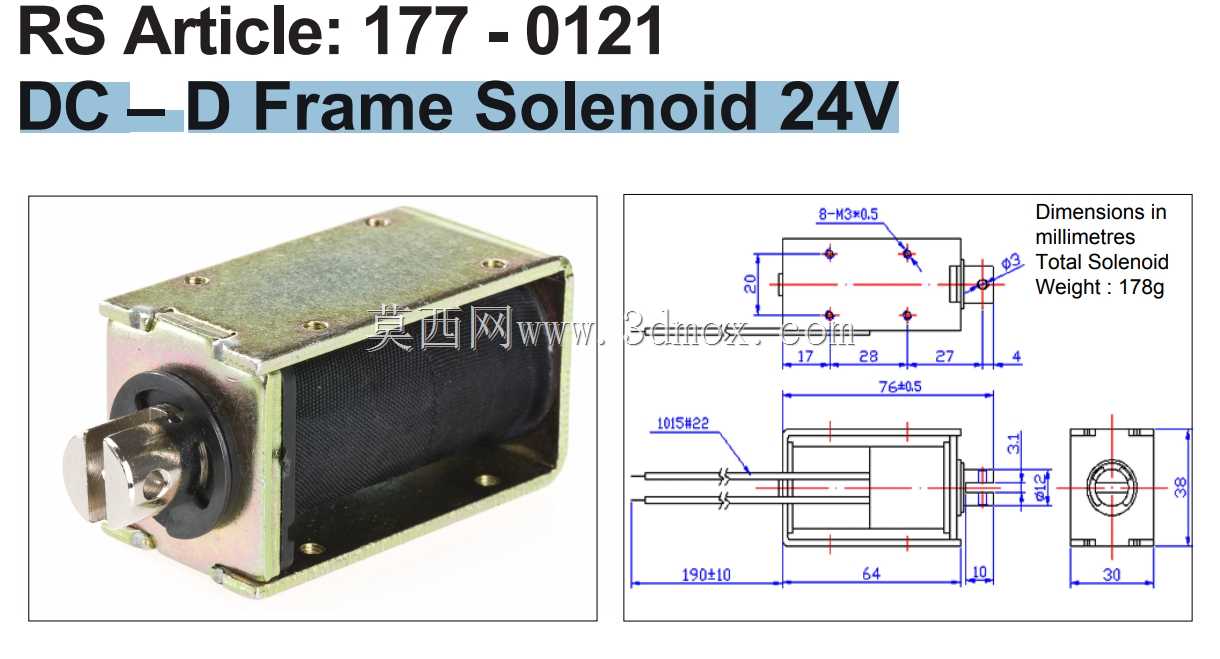

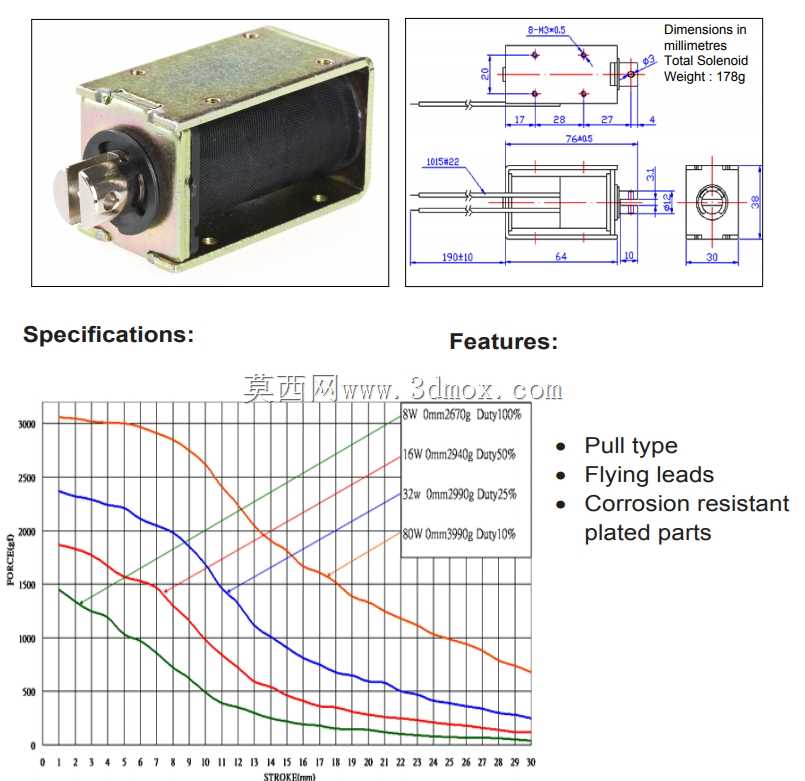

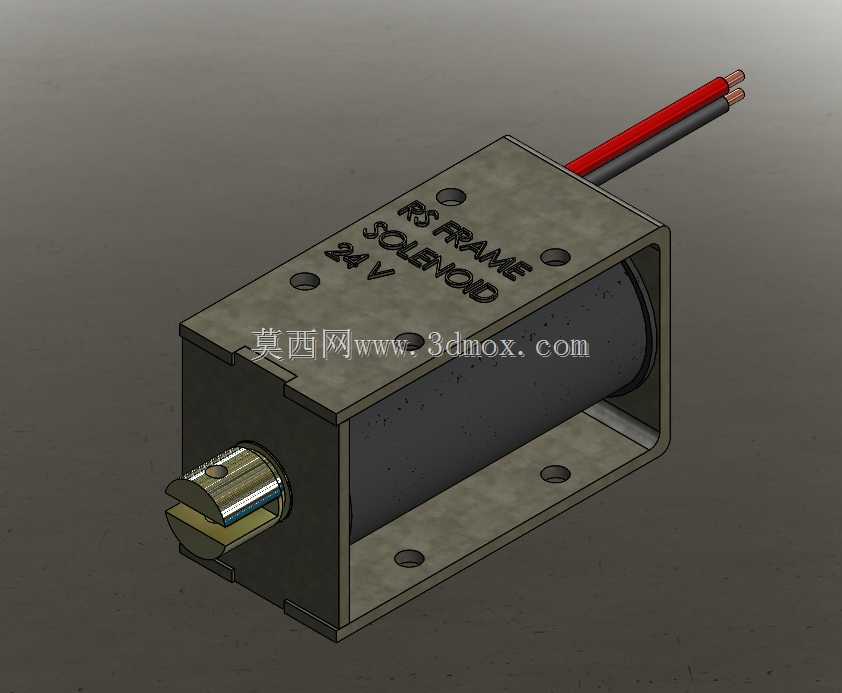

这款24V直流D型线性牵引电磁阀，是工业电控系统里十分常用的直线执行元件，依靠电磁感应原理实现通电吸合、断电复位的直线往复动作，能够将电能快速转化为直线机械推力与拉力，在各类需要短行程直线驱动、快速通断控制的场景中承担核心执行功能。在实际工业应用场景中，这类电磁阀覆盖的领域十分广泛：在自动化生产线上，它可以完成小型工件的分拣推送、料仓挡料、夹具锁紧动作；在汽车电控系统中，可参与车门锁止、座椅调节机构的动力输出；在医疗设备领域，能够配合管路系统完成流体通断控制、检测工位的样品卡位动作；在民用与工业锁具领域，它是电控锁、门禁系统的核心动力部件，此外还可应用于纺织机械、印刷设备、小家电等需要短距离直线驱动的场景，适配性极强。从产品功能特性来看，这款牵引式电磁阀采用24V直流供电，工作运行平稳、吸合响应速度快，动作噪音低，整体总重约178g，不会给搭载设备带来过多的负载负担；外壳做了耐腐蚀电镀处理，能够适应常规工业车间的温湿度环境，具备基础的抗锈蚀、抗磨损能力，可保障长期稳定的工作寿命。在产品设计思路上，这款电磁阀采用开放式框架结构设计，框架本体既作为电磁线圈的防护承载结构，同时预留了标准化的安装孔位，无需额外设计定制安装支架即可直接完成设备装配，大幅降低了下游设备厂商的设计与装配成本；线圈部分密封在框架内部，既可以避免外界粉尘、碎屑侵入线圈间隙影响动作可靠性，也能对电磁磁场做一定的约束，提升电磁转换效率；出线端采用红黑双线区分正负极，方便现场接线时快速识别，降低接线错误的概率；前端的动作推杆做了耐磨导向处理，能够保证每次伸缩动作的同轴度，避免长期动作出现卡滞、偏磨的问题。从外形尺寸与安装边界来看，这款电磁阀整体长度为64mm，深度38mm，宽度30mm，属于紧凑型的框架式电磁阀，安装孔位对称分布在框架上下平面，安装时仅需要预留出对应长宽的安装平面，同时预留出前端推杆的伸缩行程空间、尾部出线的走线空间即可完成布置，对于安装空间紧凑的小型设备、集成式电控模组十分友好，不会占用过多的设备内部空间，能够帮助设备设计人员优化整体结构布局，压缩设备整体体积。
