适配康明斯ISL8.9柴油发动机的塔塔散热器

　　商用车动力系统的热管理模块中，散热总成的匹配精度直接决定发动机持续运行的可靠性边界，这款针对康明斯ISL8.9柴油发动机适配的塔塔散热器，在建模阶段完全围绕重型柴油动力的高热负荷工况做结构还原，没有做多余的艺术化简化。从实际装车场景来看，这类散热器主要搭载在总质量12-18吨级的中型货运卡车、工程作业车辆上，匹配的ISL8.9柴油发动机额定功率覆盖260-340马力区间，持续高负荷运转时缸套、缸盖、涡轮增压器的循环冷却液温度最高会突破105摄氏度，同时中冷后的进气温度也需要控制在合理区间，这就要求散热器不仅要有足够的换热面积，还要匹配对应风量的冷却风扇，保证不同转速、不同负载下的散热冗余。

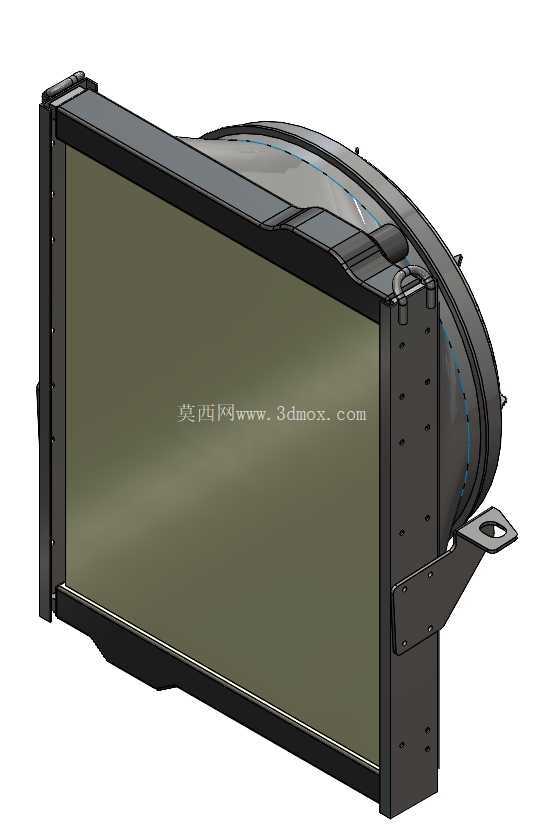

　　建模过程中首先还原的是芯体部分的结构，这款散热器采用管带式芯体结构，散热管采用扁截面设计，相比圆管可以在相同迎风面积下获得更大的冷却液接触面积，同时散热带采用开窗式结构，每英寸的翅片密度控制在12-14片，既保证空气流通时的换热效率，也避免高尘工况下过快堵塞芯体缝隙。芯体两侧的水室采用增强尼龙材质注塑成型，建模时还原了水室侧面的进水、出水接头位置，以及顶部的加水口、排气阀接口，底部的放水螺塞结构也做了完整复刻，这些接口的位置公差直接决定装车时管路对接的顺畅度，建模时完全参照实车的安装坐标做定位，没有随意调整接口角度。

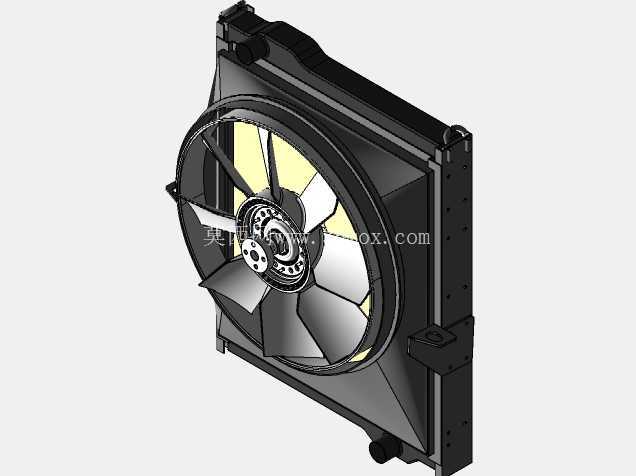

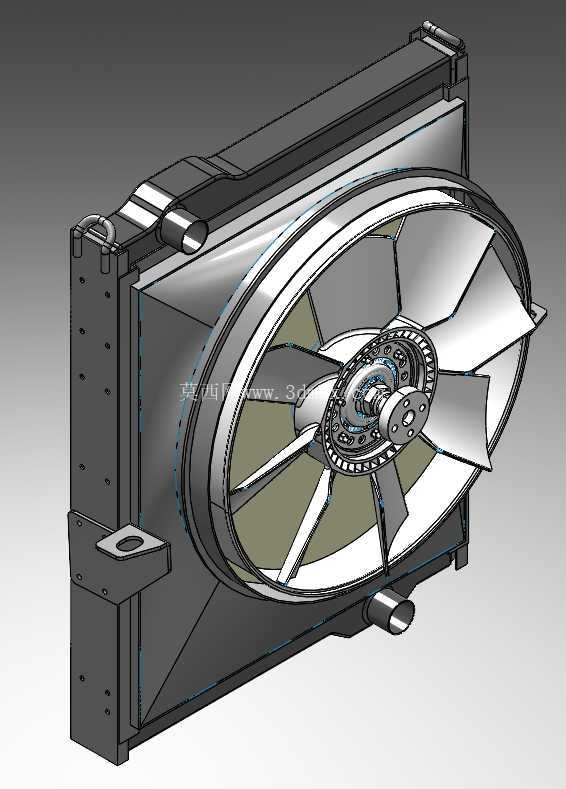

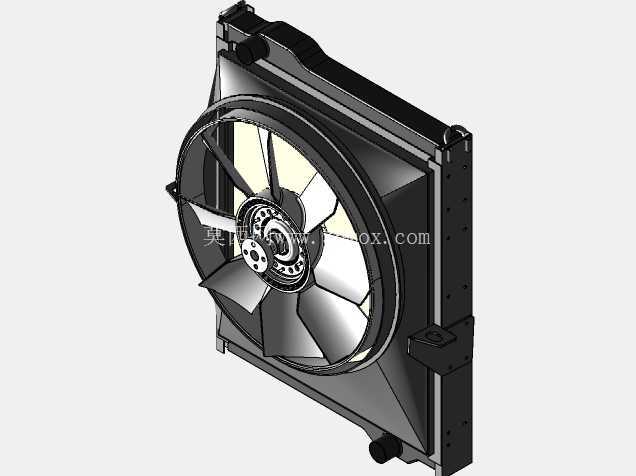

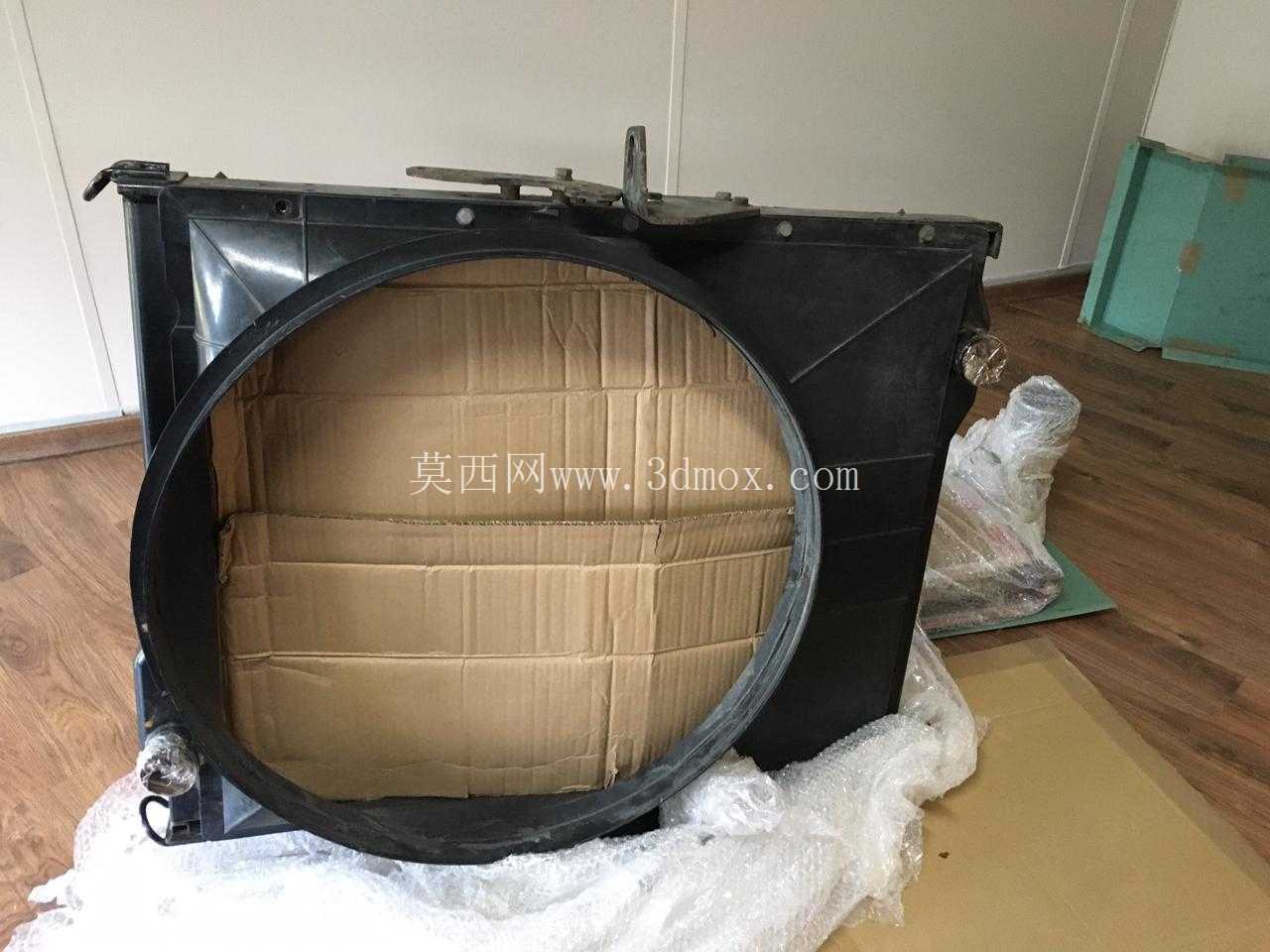

　　集成在散热器迎风侧的冷却风扇采用7叶不等距设计，这一结构是为了降低风扇高速运转时的阶次噪声，避免与发动机怠速转速产生共振。风扇的驱动端集成了硅油离合器结构，建模时还原了离合器的双金属感温元件、硅油储油腔、从动板的细节结构，硅油离合器可以根据散热器后方的空气温度自动调整风扇的滑转率，冷机状态下风扇以较低转速运转，减少发动机的功率损耗，当冷却液温度上升到设定阈值后，离合器完全锁止，风扇全速运转提供最大风量。风扇的导风罩采用半包围结构，完全覆盖芯体的迎风区域，边缘的密封胶条安装槽也做了结构还原，导风罩与风扇叶尖的间隙控制在15-20mm，这个间隙值是经过多轮风阻测试验证的最优值，间隙过大会导致热风回流降低散热效率，间隙过小则容易出现叶尖刮蹭导风罩的故障。

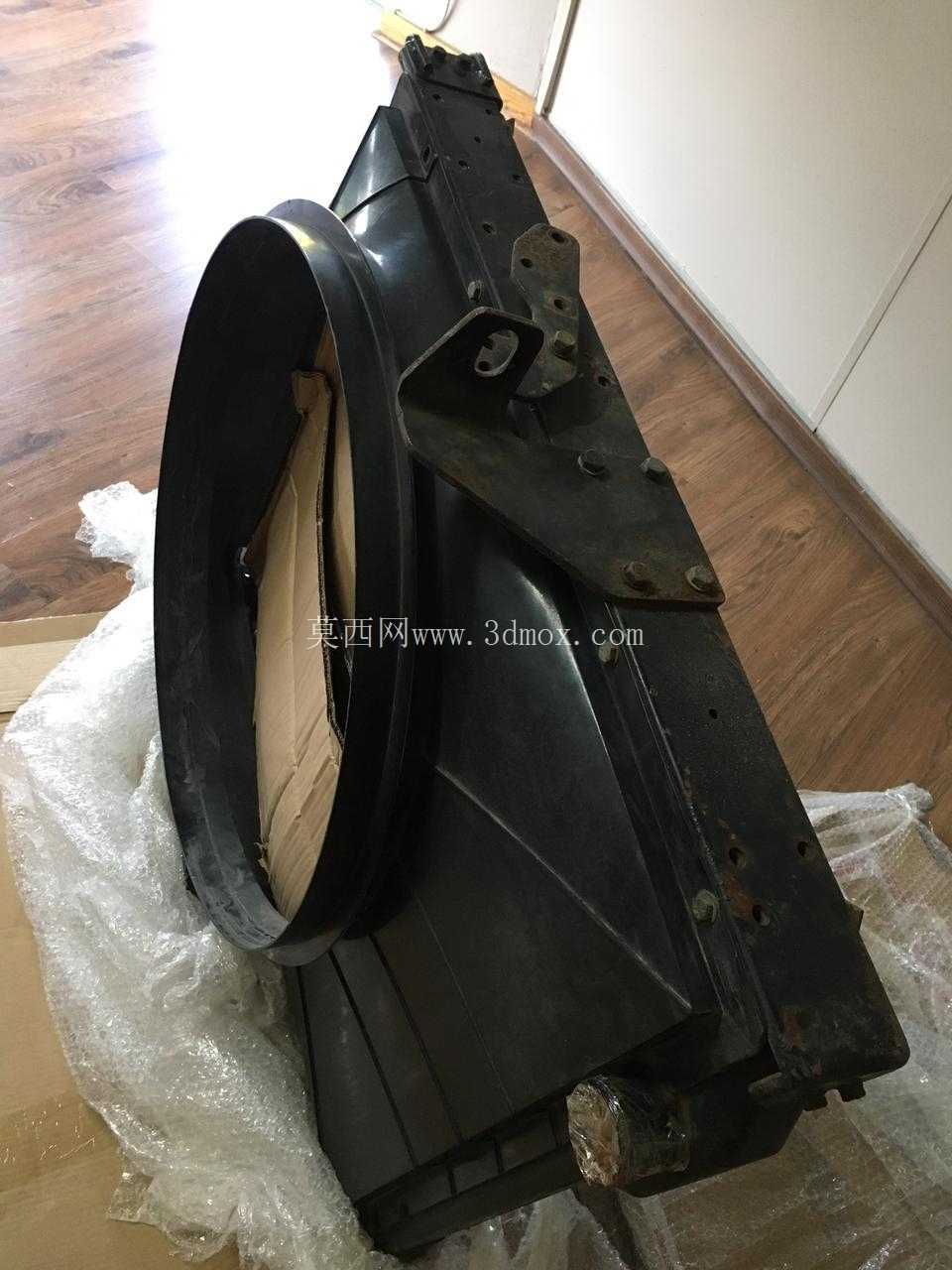

　　安装边界的还原是这类动力附件建模的核心重点，散热器本体两侧的安装支架采用3mm厚的冲压钢板焊接成型，支架上的四个安装孔位完全匹配康明斯ISL8.9发动机配套车型的车架安装点，孔位的同轴度公差控制在0.2mm以内，支架与散热器芯体之间的橡胶减震垫结构也做了完整复刻，减震垫的邵氏硬度为65度，可以有效过滤车架传递的颠簸振动，避免长期振动导致芯体开焊、水管开裂。建模时也还原了散热器顶部的两个吊装挂点，方便整车装配时的吊装作业，挂点的承重能力按照散热器总成满液重量的3倍做冗余设计，避免吊装过程中出现变形。

　　从功能特性来看，这款散热器的额定换热功率可以达到120kW，完全覆盖ISL8.9柴油发动机在额定功率点的散热量需求，在环境温度38摄氏度、发动机满负荷运转的工况下，可以将冷却液出口温度稳定控制在88-92摄氏度的最优工作区间，既保证发动机不会出现过热拉缸的故障，也能让发动机维持最佳的热效率，降低燃油消耗。建模过程中没有忽略细节结构，比如水室内部的导流板，它可以让进入水室的冷却液均匀分布到每一根散热管中，避免出现局部流量不足导致的芯体局部过热；还有芯体侧面的侧板，采用1.5mm厚的钢板冲压成型，既可以提升芯体的整体结构强度，也能减少侧面的空气旁通，提升有效换热风量。

　　对于结构设计从业者来说，这类散热总成的建模核心不是外观曲面的顺滑度，而是各个接口、安装点的位置精度，以及内部流道结构的合理性，很多新手建模时容易忽略水室内部导流结构、减震垫安装间隙这些细节，导致模型拿去做装配干涉检查时出现大量错漏。这个模型在还原时完全参照实车的装配关系做约束，风扇与导风罩的间隙、支架与车架的安装面平面度、水管接头的插入深度都符合实际装配要求，不管是用来做动力系统的装配干涉检查，还是做热管理仿真的几何前处理，都可以直接使用，不需要再做大量的结构修正。
