EBM Papst双进风离心风机165×162×146规格

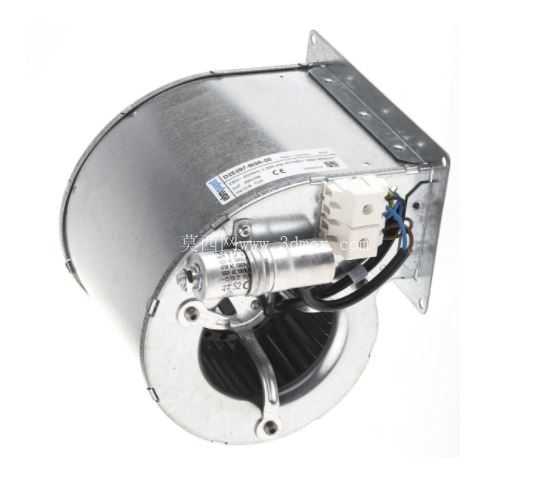

　　在工业电控柜散热、新风系统送风、精密设备温控通风这类场景里，选对适配安装空间的离心送风部件，往往能直接决定整套系统的运行稳定性，这款依必安派特的双进风离心风机，就是针对紧凑安装空间开发的送风单元。从安装边界来看，整机外形尺寸控制在165×162×146mm，方形安装法兰带预设安装孔位，不需要额外做转接支架就能直接固定在设备侧壁或者风道接口上，对于内部空间寸土寸金的小型工控设备、机柜内置散热模块来说，这个尺寸刚好能卡在常规机柜加强筋之间的预留空位，不会和柜内的走线槽、电气元件产生安装干涉。

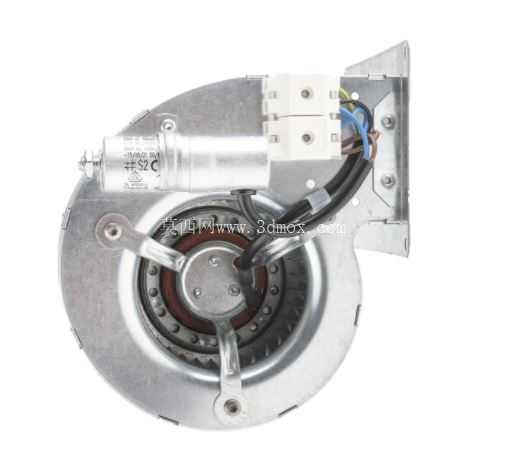

　　这款风机采用外转子电机与叶轮集成的设计思路，把电机转子直接嵌在叶轮轮盘内部，没有额外的电机轴伸段占用轴向空间，相比传统电机+叶轮的分体式离心风机，整体轴向长度缩短了近三分之一，这也是它能做到小尺寸下保持额定风量的核心设计逻辑。叶轮采用前弯多叶片结构，叶片经冲压镀锌钢板滚压成型，做了前弯弧度优化，进风侧对应蜗壳两侧的双进风开口，气流可以从蜗壳两端同时进入叶轮腔，相比单进风结构，相同叶轮直径下的进风面积提升近一倍，在相同转速下能获得更高的送风流量，同时双进风的气流对称进入叶轮，能抵消部分叶轮转动产生的径向不平衡力，运行时的振动幅度更小，噪音水平也能控制在更合理的区间。

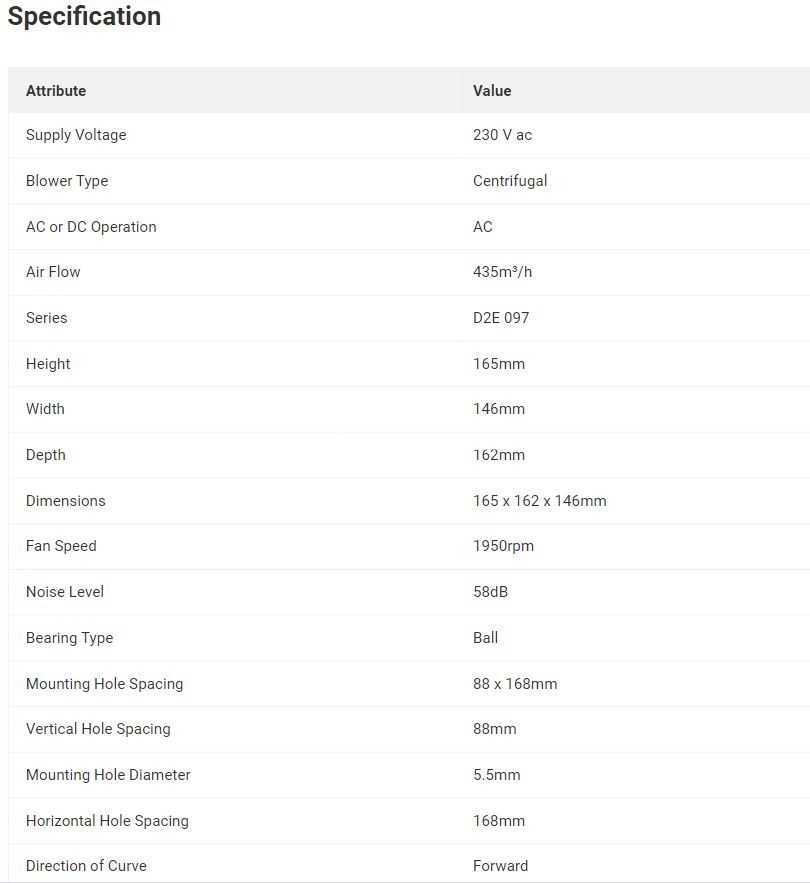

　　从实际使用特性来看，这款风机适配230V交流供电，内置电子换向驱动模块，不需要额外搭配启动电容或者外置驱动器，接线端采用快插式接线端子，现场安装时只需要对应端子接好供电线就能完成接线，不需要做复杂的线路调试。电机采用终身密封的滚珠轴承结构，出厂时已经预填长效润滑脂，安装后不需要定期加注润滑脂做维护，B级的绝缘等级可以满足常规工业环境下的温升要求，IP44的防护等级可以阻挡日常环境下的飞溅水滴和直径大于1mm的固体异物进入，不管是用在室内机柜散热，还是用在普通新风设备的送风段，都能满足防护要求。

　　在结构细节设计上，风机的蜗壳采用镀锌钢板一体冲压成型，接缝处做了咬合压边处理，没有额外的焊接点，长期在潮湿或者多粉尘的环境下使用也不容易出现焊缝锈蚀漏风的问题。蜗壳的出风口做了外翻的法兰边，和风道对接的时候可以贴密封胶条后直接用螺栓固定，不需要额外做风道转接。叶轮做了动平衡校正，出厂时已经把动平衡余量控制在标准允许的范围内，额定转速下运行不会出现明显的整机共振，安装在薄钣金机柜壁上也不会带动钣金产生异常振动噪音。

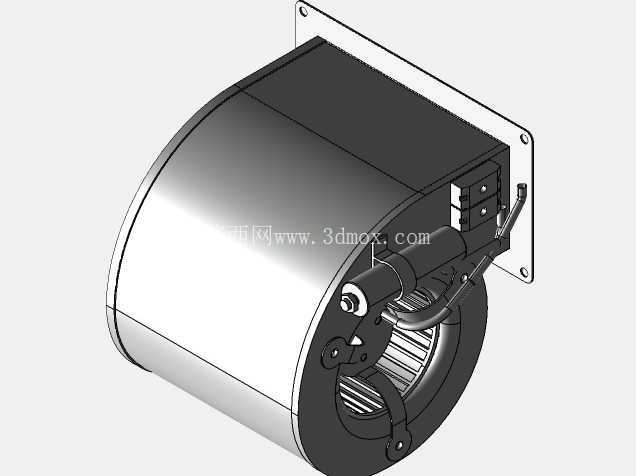

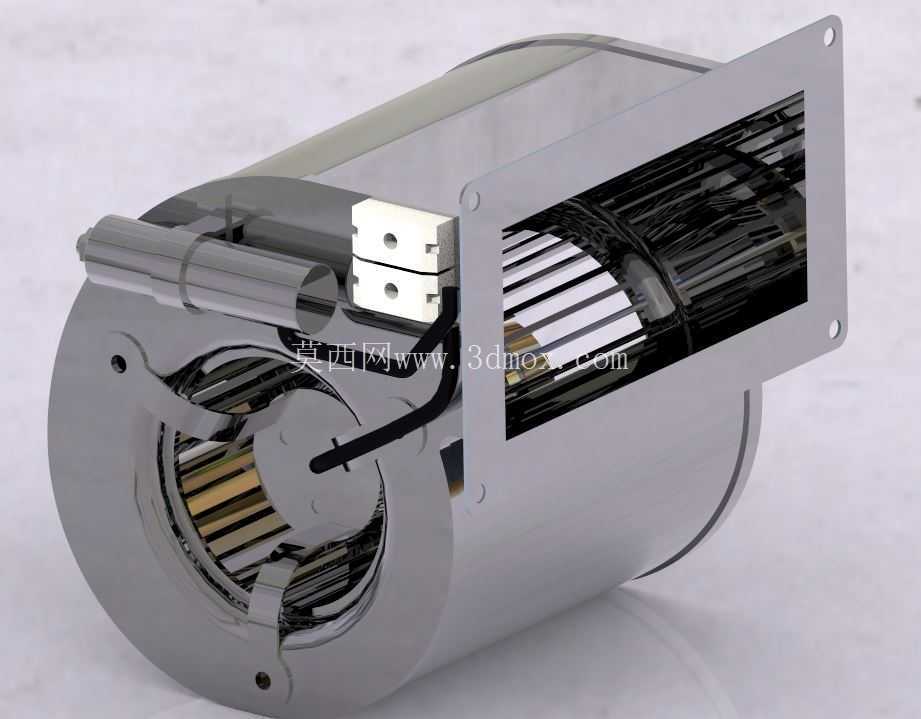

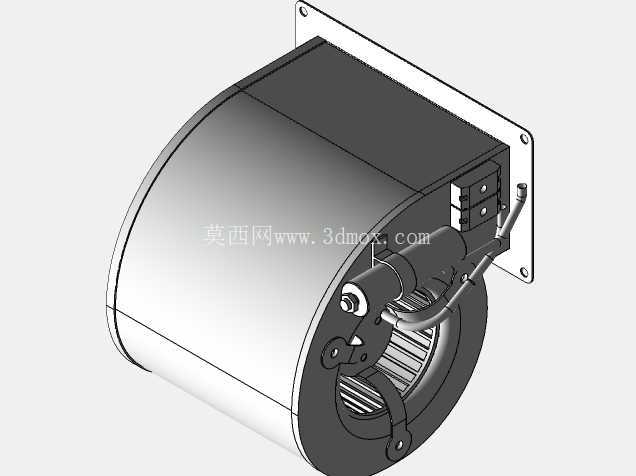

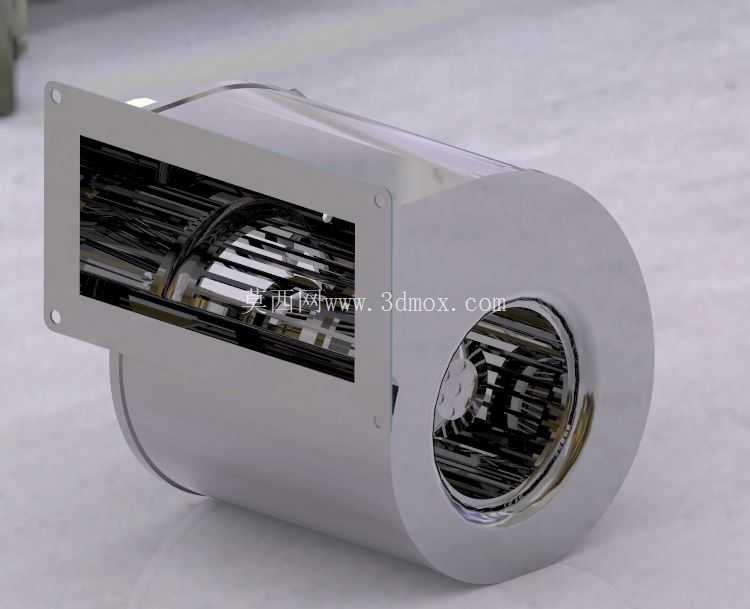

　　做三维建模的时候，这款模型严格按照实物的尺寸比例还原，所有安装孔位的位置、孔径大小，接线端子的外形尺寸，蜗壳的弧度、叶轮的叶片数量和角度都和实物保持一致，结构设计人员在做设备布局的时候，可以直接把这个模型导入装配体，核对安装空间是否足够，检查和风道、周边元件的干涉情况，不需要反复测量实物尺寸调整模型。需要注意的是，这类离心风机在选型安装的时候，要保证进风侧留有足够的进风空间，不要把进风口直接贴在设备壁或者其他元件上，否则会因为进风阻力过大导致风量下降，同时要避免在风机出风口完全堵死的状态下长时间运行，防止电机过载过热，影响使用寿命。在不同的应用场景里，这款风机既可以做吹风式散热，把外界冷空气压入密闭设备内部带走热量，也可以做抽风式排风，把设备内部的热空气抽出形成负压，让外界冷空气从设备缝隙进入内部，具体的安装方向可以根据设备内部的风道走向灵活调整，滚珠轴承的结构也支持任意角度安装，不会因为安装方向改变影响轴承的使用寿命。
