无人机轻量化壁挂挂载支架结构

该壁挂挂载结构主要面向民用消费级及小型工业级无人机的收纳、定点挂载场景，可适配室内墙面、设备舱侧壁、户外作业基站立面等多种安装基面，解决无人机闲置存放时的占地问题，也可作为作业场景中无人机临时挂载、快速取放的支撑载体，避免无人机直接放置带来的磕碰、桨叶剐蹭、机身积尘等问题，同时适配巡检、测绘、植保等多类小型无人机的挂载需求，在无人机运维站点、户外作业临时营地、个人玩家收纳空间中都能发挥稳定支撑作用。

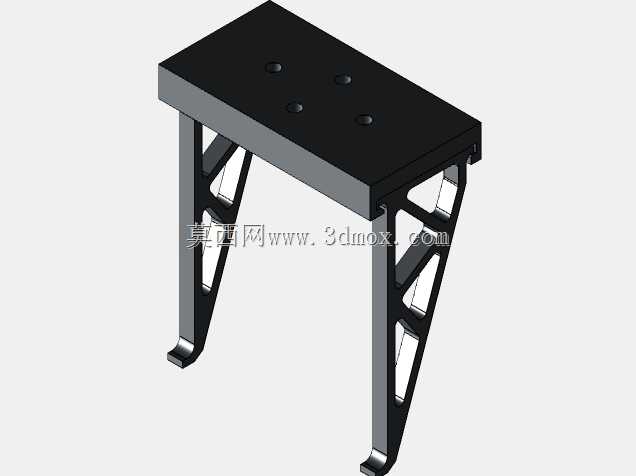

结构整体采用上置安装板配合双侧斜向支撑腿的布局，顶部安装板为矩形平板结构，板面预留四个对称分布的安装孔位，可通过膨胀螺丝、自攻螺钉等紧固件与墙面或安装基面牢固连接，安装孔位的对称排布可保证受力均匀，避免长期挂载后出现安装板倾斜、紧固件松脱的问题。双侧支撑腿采用镂空桁架式设计，在保证整体结构强度的前提下大幅削减自身重量，同时镂空结构可减少积尘、积水残留，适配户外高湿多尘的使用环境；支撑腿从安装板两侧向下向外延伸，末端带有向内弯折的承托钩结构，可直接卡合无人机机身底部的承托边或者配套的挂载横杆，无需额外绑带即可实现稳定承托，取放无人机时无需拆卸紧固件，直接向上抬起即可取出，操作便捷。

设计过程中充分考虑了小型无人机的重量区间，支撑腿的斜向角度经过受力优化，可将挂载的无人机重量均匀传导至顶部安装板的各个安装点位，避免局部应力集中导致的结构变形；支撑腿与安装板的连接处做了加厚过渡处理，可承受反复取放带来的冲击载荷，长期使用不易出现断裂、形变问题。整体安装边界紧凑，安装板的尺寸适配绝大多数小型无人机的机身宽度，支撑腿的向下延伸长度可保证无人机挂载时机身与墙面留有足够间隙，避免桨叶、机身挂载的传感器等部件与墙面发生剐蹭，同时双侧支撑腿的间距可适配不同轴距的小型无人机，无需调整结构即可兼容多款同量级的无人机设备。结构整体无突出尖锐边角，安装使用过程中不会划伤无人机机身或操作人员，兼顾实用性与使用安全性。
