飞利浦食品处理器专用离合器齿轮结构设计

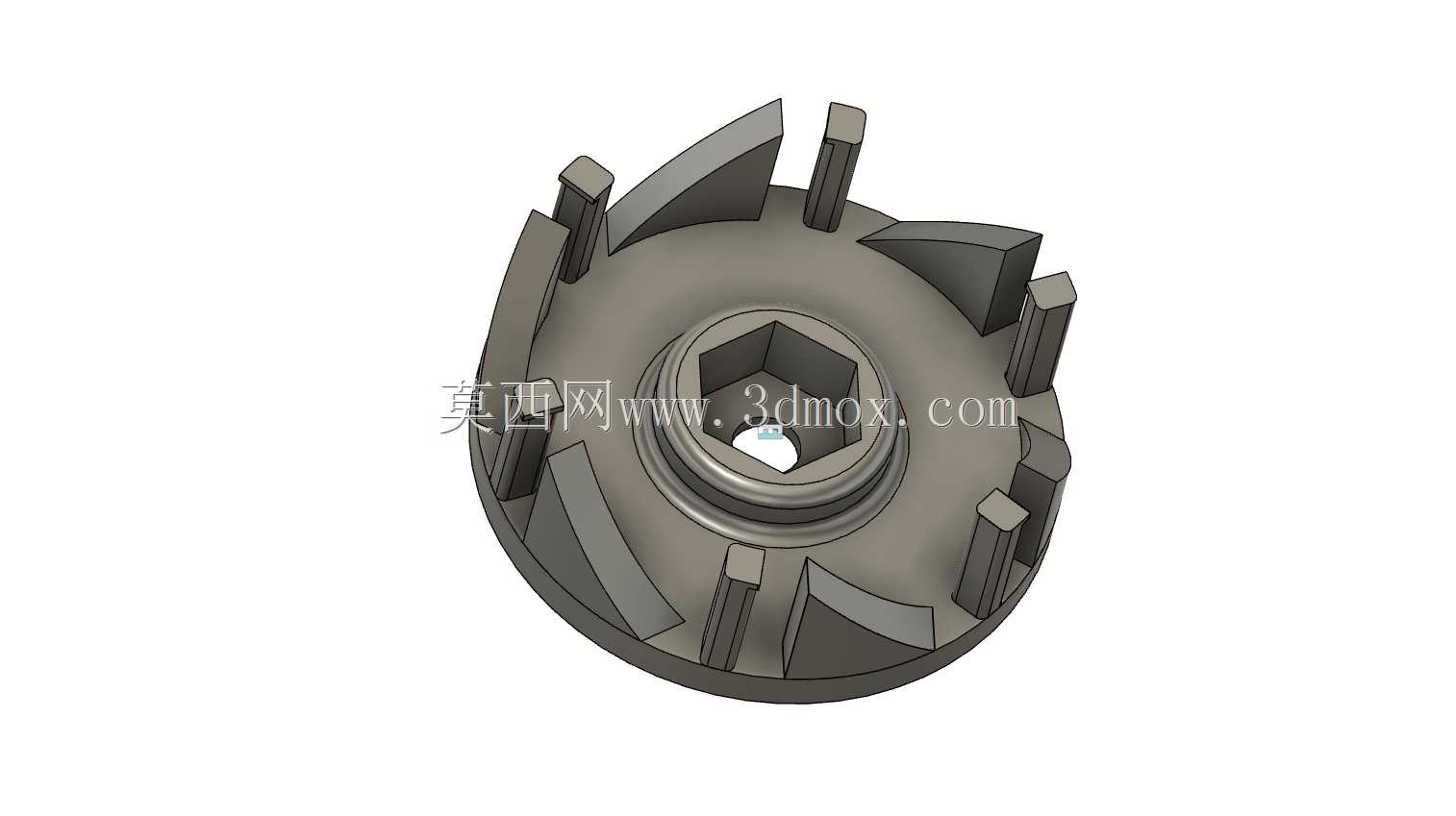

这款离合器齿轮是家用食品处理设备动力传输路径中的核心执行部件，主要适配台式多功能食品处理器的动力输出端，安装在电机主轴与加工刀组之间的传动舱内，承担着动力接合、扭矩传递、过载保护的关键作用，是保障食品处理器不同加工功能顺畅切换的核心结构件。在日常食材加工场景中，无论是果蔬切碎、肉泥搅打、干磨粉类还是面团揉制，不同加工工序需要刀组输出不同的转速与扭矩，这款离合器齿轮能够在电机保持稳定运转的状态下，通过轴向的小幅位移实现与刀组从动齿轮的啮合与分离，完成不同功能档位的动力切换，避免电机频繁启停带来的电流冲击与寿命损耗，同时当加工食材过硬、刀组卡滞时，齿轮的离合结构能够及时打滑脱开，切断动力传输路径，避免电机堵转烧毁，也能防止硬质食材卡滞导致刀组崩裂的安全隐患。从功能特性来看，这款齿轮采用周向均匀分布的异形啮合齿设计，齿形经过特殊的曲面修型，既能够保证啮合传动时的接触面积足够大，传递扭矩过程中不会出现跳齿、滑齿问题，又能在离合动作时顺畅滑入啮合位，不会出现卡滞、打齿的异响问题；齿轮中心采用内六角通孔设计，能够直接与带六角轴头的动力输出轴配合，周向定位精度高，传动过程中无旷量，同时轴向预留了足够的滑移行程，满足离合动作的位移需求；齿轮基体上集成的多道径向加强筋，既能够提升齿轮整体的结构强度，承受大扭矩加工时的载荷冲击，又能在齿轮高速旋转时起到一定的导流散热作用，带走传动舱内电机运转产生的部分热量，降低传动区域的工作温度。在设计思路上，这款齿轮充分考虑了家用厨电的使用场景特性，首先在齿形设计上摒弃了传统标准渐开线齿轮的啮合形式，采用带导向斜面的异形齿结构，降低离合动作的对位精度要求，即使用户快速切换功能档位，齿轮也能顺利完成接合，不会出现打齿损坏；其次在安装边界的设计上，齿轮的外径、中心孔尺寸、轴向厚度都严格匹配对应型号食品处理器传动舱的内部空间，安装后齿轮外缘与传动舱内壁预留了均匀的安全间隙，旋转过程中不会与周边结构发生剐蹭，中心六角孔的尺寸公差控制在合理区间，既能够保证与轴的配合紧密无晃动，又不会出现装配过紧导致离合滑移不畅的问题；齿轮的轴向定位槽位置经过精准计算，保证啮合状态下与从动齿轮的齿面完全贴合，动力传递无损耗，分离状态下与从动齿轮完全脱开，不会出现带转、蹭转的问题，保障不同档位切换时的功能独立性。
